　　摘要

　　本發明提出了一種脫水效果較好的震動壓縮式污泥脫水機。該震動壓縮式污泥脫水機包括具有封閉側壁的外殼體，在外殼體內設置具有透水側壁的內管體，在內管體內設置由攪拌軸與攪拌軸外壁面設置螺旋上升的攪拌葉形成的絞龍，在外殼體上具有排水口，內管體的下方具有向攪拌葉供應污泥物料的污泥進料口，在外殼體上設置與攪拌葉頂端部配合的污泥排料口;所述外殼體的上部設有平臺，所述平臺上設有電機和垂直的偏心輪，所述電機的電機軸穿過平臺而與攪拌軸固定連接;所述電機的電機軸還通過傳動機構與所述偏心輪連接。本發明通過改進內管體結構及增加偏心輪，可以有效平衡攪拌軸兩端的受力情況，提高攪拌軸使用壽命，并改善脫水效果，具有很好的實用性。

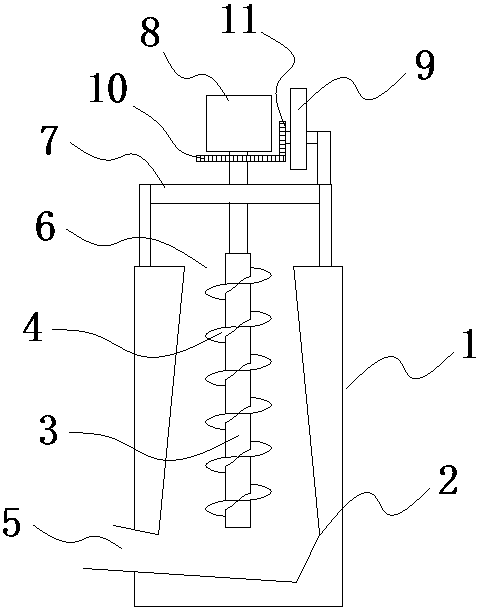

　　摘要附圖



　　權利要求書

　　1.一種震動壓縮式污泥脫水機，包括具有封閉側壁的外殼體，在外殼體內設置具有透水側壁的內管體，在內管體內設置由攪拌軸與攪拌軸外壁面設置螺旋上升的攪拌葉形成的絞龍，在外殼體上具有排水口，內管體的下方具有向攪拌葉供應污泥物料的污泥進料口，在外殼體上設置與攪拌葉頂端部配合的污泥排料口;其特征在于所述外殼體的上部設有平臺，所述平臺上設有電機和垂直的偏心輪，所述電機的電機軸穿過平臺而與攪拌軸固定連接;所述電機的電機軸還通過傳動機構與所述偏心輪連接。

　　2.根據權利要求1所述的震動壓縮式污泥脫水機，其特征在于所述傳動機構由固定設置于電機軸上的第一齒輪及與所述第一齒輪垂直并相互嚙合的第二齒輪構成，所述第二齒輪與偏心軸通過管軸連接。

　　3.根據權利要求1所述的震動壓縮式污泥脫水機，其特征在于所述內管體的內徑由污泥進料口一側向污泥排料口一側逐漸縮小。

　　說明書

　　震動壓縮式污泥脫水機

　　技術領域

　　本發明屬于環保技術領域，特別涉及到一種污泥脫水機。

　　背景技術

　　專利號為200810234499.7的發明公開了一種污泥脫水機，其包括具有封閉側壁的外殼體，在外殼體內設置具有透水側壁的內管體，在內管體內設置由攪拌軸與攪拌軸外壁面設置螺旋上升的攪拌葉形成的絞龍，該攪拌軸由外力驅動旋轉，在外殼體上具有排水口，內管體具有向攪拌葉供應污泥物料的污泥進料口，在外殼體上設置與攪拌葉頂端部配合的污泥排料口，在所述攪拌葉的外邊緣設置毛刷，所述毛刷的刷毛與內管體的內壁面接觸。

　　上述污泥脫水機是最常見的污泥脫水機，其單純采用絞龍壓縮的方式來進行脫水，但是壓縮過程中，污泥和污水會結成一個個較為穩定的小團體，會大大降低壓縮脫水的效果。

　　發明內容

　　本發明的目的是提出一種脫水效果較好的震動壓縮式污泥脫水機。

　　本發明的震動壓縮式污泥脫水機包括具有封閉側壁的外殼體，在外殼體內設置具有透水側壁的內管體，在內管體內設置由攪拌軸與攪拌軸外壁面設置螺旋上升的攪拌葉形成的絞龍，在外殼體上具有排水口，內管體的下方具有向攪拌葉供應污泥物料的污泥進料口，在外殼體上設置與攪拌葉頂端部配合的污泥排料口;關鍵在于所述外殼體的上部設有平臺，所述平臺上設有電機和垂直的偏心輪，所述電機的電機軸穿過平臺而與攪拌軸固定連接;所述電機的電機軸還通過傳動機構與所述偏心輪連接。

　　攪拌軸轉動的過程中，帶動攪拌葉同步轉動，污泥沿著攪拌葉由污泥進料口一側向污泥排料口一側輸送，同時不斷增厚而形成塞柱，最后從污泥排料口排出，在此過程中污泥被擠壓出的水分沿著內管體的透水側壁落到外殼體內，最終沿著排水口排出。

　　更為關鍵的是，在污泥形成塞柱后，其內部的一部分水分與污泥形成穩定的污泥團。而偏心軸在電機的帶動下轉動，會長生震動，該震動沿平臺、傳動機構等傳遞到攪拌葉處，造成污泥團不斷的小幅度的震動，從而將污泥團打散，使污泥團中的污泥與水分分離，從而提高了脫水的效果。

　　具體來說，所述傳動機構由固定設置于電機軸上的第一齒輪及與所述第一齒輪垂直并相互嚙合的第二齒輪構成，所述第二齒輪與偏心軸通過管軸連接。這樣偏心輪的軸線就平行于攪拌軸的軸線，偏心輪產生的震動方向平行于攪拌軸的軸線，使得攪拌葉會忽緊忽松地對污泥進行壓縮，使得污泥團的結構難以穩定下來，進而提高脫水的效果。

　　進一步地，所述內管體的內徑由污泥進料口一側向污泥排料口一側逐漸縮小。在污泥脫水的過程中，污泥進料口一側的污泥體積較大，此處的內管體內徑也較大，而污泥出料口一側的污泥經過初步壓縮，體積較小，此處的內管體內徑也較小，因此污泥進料口一側與污泥出料口一側的污泥與攪拌葉接觸的機會均等，這樣在壓縮脫水的過程中，攪拌軸兩側所受到的污泥對其施加的力近乎相同，即攪拌軸受力均勻，因此提高了使用壽命。

　　本發明的震動壓縮式污泥脫水機通過改進內管體結構及增加偏心輪，可以有效平衡攪拌軸兩端的受力情況，提高攪拌軸使用壽命，并改善脫水效果，具有很好的實用性。
