申請日2016.06.09

　　公開(公告)日2017.01.11

　　IPC分類號G01B11/22

　　摘要

　　本實用新型公開了一種污泥檢測裝置，屬于污泥檢測設備技術領域。該裝置包括：支撐架和底架，其中支撐架上、下對稱設置有兩個螺旋孔，檢測蝸桿貫穿于兩個螺旋孔內，檢測蝸桿的下端穿過底架，支撐架內設有傳動渦輪，傳動渦輪與檢測蝸桿齒嚙合，傳動渦輪下端連接有帶輪二，帶輪二通過皮帶和帶輪一連接，帶輪一通過轉軸固定在電機上，支撐架右側設有電機開關，電機開關和電機電連接，支撐架上還設有顯示器，檢測蝸桿的下端還設有探頭，探頭內設有光傳感器和壓力傳感器。本實用新型通過啟動開關，電機帶動傳動蝸桿轉動，隨之帶動檢測蝸桿向下轉動，最后通過傳感器的反饋計算出污泥的深度，其具有誤差小，價格便宜，且維護費用低的優點。

　　權利要求書

　　1.一種污泥檢測裝置，包括支撐架(3)和底架(8)，其特征在于，所述支撐架(3)上、下對稱設置有兩個螺旋孔，檢測蝸桿(1)貫穿于兩個螺旋孔內，檢測蝸桿(1)的下端穿過底架(8)，所述支撐架(3)內設有傳動渦輪(2)，傳動渦輪(2)與檢測蝸桿(1)齒嚙合，所述傳動渦輪(2)下端連接有帶輪二(7)，帶輪二(7)通過皮帶(4)和帶輪一(51)連接，帶輪一(51)通過轉軸固定在電機(5)上，所述支撐架(3)右側設有電機開關(32)，電機開關(32)和電機(5)電連接，支撐架(3)上還設有顯示器(31)，所述檢測蝸桿(1)的下端還設有探頭(15)，所述探頭(15)內設有光傳感器(9)和壓力傳感器(10)，所述光傳感器(9)和壓力傳感器(10)分別與顯示器(31)電連接。

　　2.如權利要求1所述的一種污泥檢測裝置，其特征在于，所述探頭(15)為柔性透明材質。

　　3.如權利要求1所述的一種污泥檢測裝置，其特征在于，所述光傳感器(9)和顯示器(31)之間設有微處理器一(11)，所述光傳感器(9)、微處理器一(11)以及顯示器(31)依次電連接。

　　4.如權利要求1所述的一種污泥檢測裝置，其特征在于，所述壓力傳感器(10)和顯示器(31)之間設有微處理器二(12)，所述壓力傳感器(10)、微處理器二(12)以及顯示器(31)依次電連接。

　　5.如權利要求1所述的一種污泥檢測裝置，其特征在于，所述電機(5)與顯示器(31)之間設有電機控制器(14)和微處理器三(13)，所述電機(5)、電機控制器(14)、微處理器三(13)以及顯示器(31)依次電連接。

　　6.如權利要求1所述的一種污泥檢測裝置，其特征在于，所述 支撐架(3)內設有蓄電池(6)，所述蓄電池(6)分別與電機(5)、顯示器(31)以及電機開關(32)電連接。

　　7.如權利要求1所述的一種污泥檢測裝置，其特征在于，所述底架(8)上設有多個接觸點。

　　說明書

　　一種污泥檢測裝置

　　技術領域

　　本實用新型涉及污泥檢測設備技術領域，特別涉及一種污泥檢測裝置。

　　背景技術

　　在污水處理過程中，快速準確測量出各工藝構筑物內污泥界面高度，是進行污水處理工藝調控的重要依據。若能快速準確測定構筑物內的污泥界面高度，便可以對構筑物負荷和排泥量等工藝參數進行快速準確調整。目前，傳統的污泥界面檢測裝置主要有超聲波污泥界面儀和光學污泥界面儀，但是，該類型儀器的檢測精度容易被氣泡、污泥濃度和懸浮物等環境因素干擾，因此存在一定的誤差，且其價格相對昂貴，維護成本也較高。因此，很有必要設計一款結構簡單、成本較低的污泥深度檢測裝置。

　　實用新型內容

　　本實用新型提供了一種污泥檢測裝置，可以解決現有技術中，針對污泥檢測設備存在一定的誤差，且價格相對昂貴，維護成本也較高的問題。

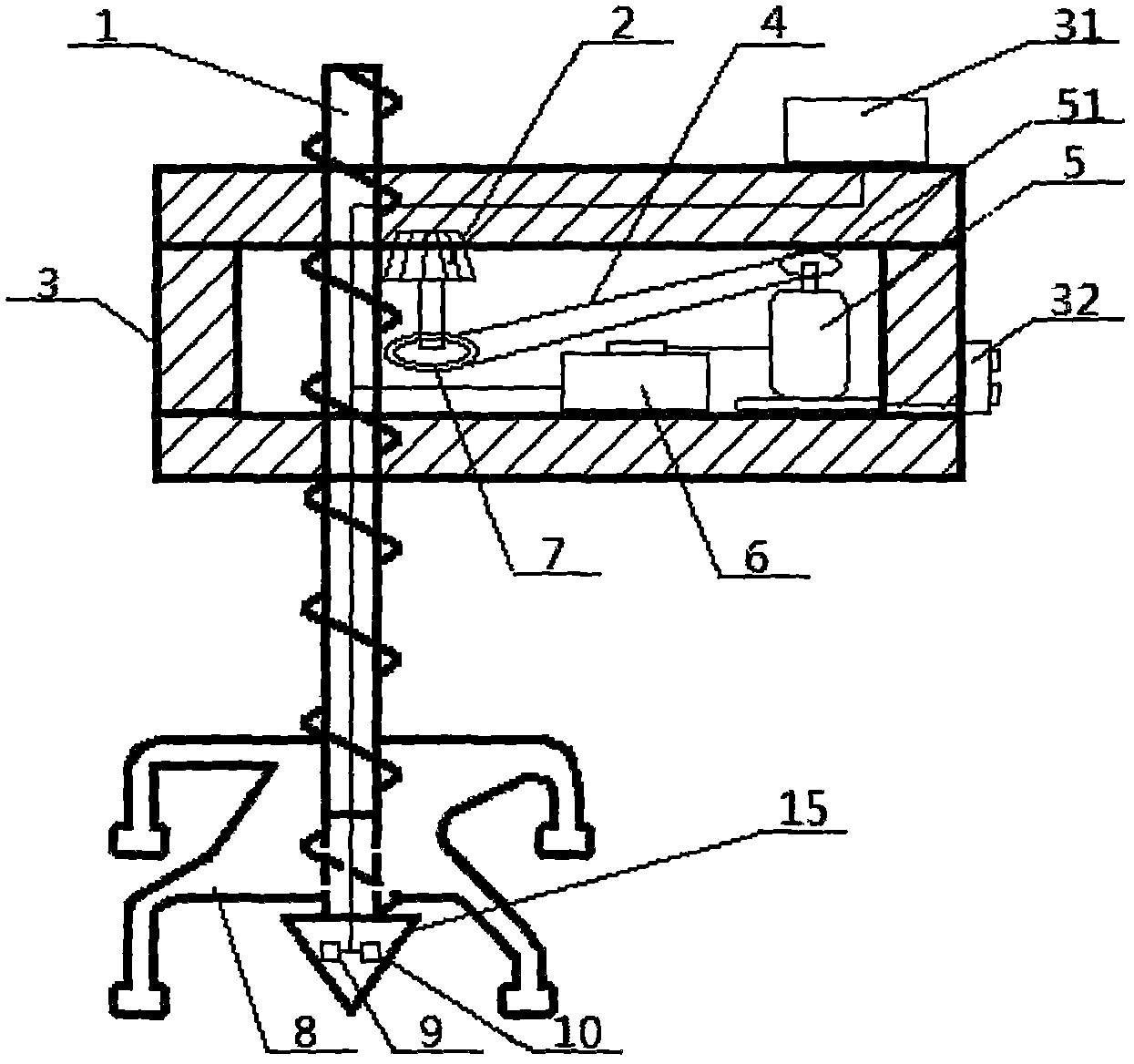

　　本實用新型提供了一種污泥檢測裝置，包括支撐架和底架，所述支撐架上、下對稱設置有兩個螺旋孔，所述檢測蝸桿貫穿于兩個螺旋孔內，檢測蝸桿的下端穿過底架，所述支撐架內設有傳動渦輪，傳動渦輪與檢測蝸桿齒嚙合，所述傳動渦輪下端連接有帶輪二，帶輪二通過皮帶和帶輪一連接，帶輪一通過轉軸固定在電機上，所述支撐架右側設有電機開關，電機開關和電機電連接，支撐架上還設有顯示器，所述檢測蝸桿的下端還設有探頭，所述探頭內設有光傳感器和壓力傳感器，所述光傳感器和壓力傳感器分別與顯示器電連接。

　　較佳地，所述探頭為柔性透明材質。

　　較佳地，所述光傳感器和顯示器之間設有微處理器一，所述光傳感器、微處理器一以及顯示器(依次電連接。

　　較佳地，所述壓力傳感器和顯示器之間設有微處理器二，所述壓力傳感器、微處理器二以及顯示器依次電連接。

　　較佳地，所述電機與顯示器之間設有電機控制器和微處理器三，所述電機、電機控制器、微處理器三以及顯示器依次電連接。

　　較佳地，所述支撐架內設有蓄電池，所述蓄電池分別與電機、顯示器以及電機開關電連接。

　　較佳地，所述底架上設有多個接觸點。

　　本實用新型實施例中，提供一種污泥檢測裝置，包括檢測蝸桿、傳動渦輪、光傳感器以及壓力傳感器，其中光傳感器和壓力傳感器設于檢測蝸桿下端的探頭上，傳動渦輪與電機相連接;本實用新型在工作的過程中，通過啟動電機開關，電機帶動傳動渦輪轉動，隨之帶動檢測蝸桿向下轉動，當?shù)谝淮谓佑|到污泥時，通過光傳感反饋回數據，當達到污泥底面時，壓力傳感器反饋回數據，從而可計算出檢測蝸桿從污泥表面運動到底面所用的時間，進一步通過電機控制器反饋到顯示器的電機轉速，從而可以計算出污泥的深度;該設備具有誤差小，價格便宜，而且維護費用較低的優點。
