申請日2016.05.31

　　公開(公告)日2016.10.12

　　IPC分類號C02F9/14; C02F103/32

　　摘要

　　本實用新型公開了一種竹筍加工廠用污水處理設備，包括設備殼體，設備殼體上設有進水槽、處理罐和出水槽，處理罐內設有兩塊第一隔板，兩塊第一隔板將處理罐分割為水解酸化池、降解氧化池和消毒池，水解酸化池內掛置有多個填料袋，填料袋內設有生化填料，降解氧化池底部還設有多根曝氣管，消毒池的頂部還設有一消毒粉投放斗，水解酸化池、降解氧化池和消毒池之間都通過連接口相連通，出水槽和水解酸化池之間還設有一污泥回流管，污泥回流管上還設有污泥回流泵，本實用新型結構緊湊，處理效果好。

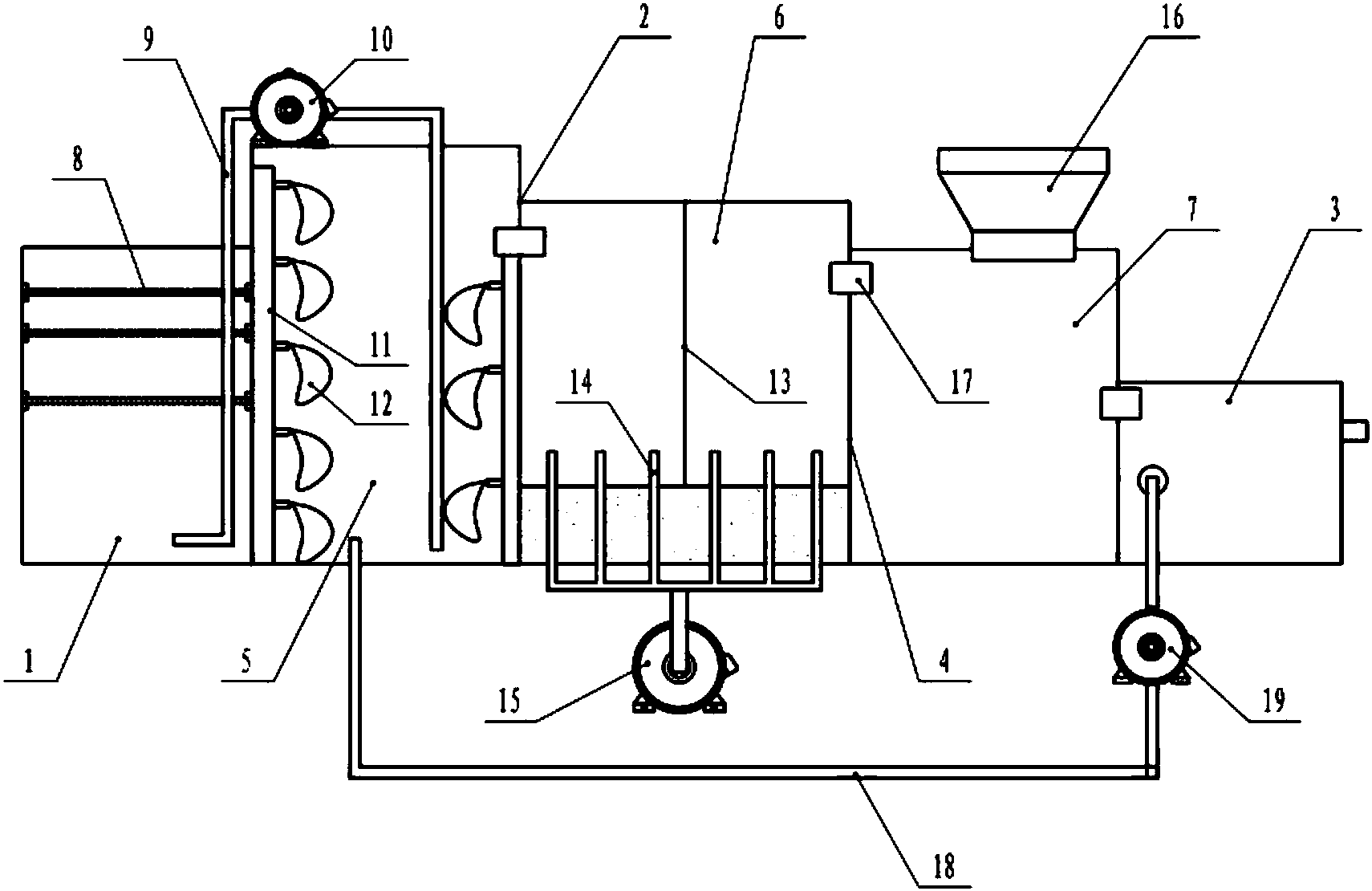

　　摘要附圖



　　權利要求書

　　1.一種竹筍加工廠用污水處理設備，其特征在于：包括設備殼體，所述設備殼體上設有進水槽、處理罐和出水槽，所述處理罐內設有兩塊第一隔板，所述兩塊第一隔板將處理罐分割為水解酸化池、降解氧化池和消毒池，所述進水槽內設有多層過濾格柵，所述進水槽的底部通過連接管、水泵與所述水解酸化池相連通，所述水解酸化池的內壁上設有多條掛槽，掛槽上掛置有多個填料袋，所述填料袋內設有生化填料，所述降解氧化池內設有一第二隔板，所述第二隔板將所述降解氧化池分隔為第一池體和第二池體，所述降解氧化池底部還設有多根曝氣管，所述曝氣管與設置于所述設備殼體外側的曝氣機相連接，所述降解氧化池底部還鋪設有一層細砂，所述第二隔板的底部埋入所述細砂并與所述降解氧化池的底部保持一定的間隙，所述消毒池的頂部還設有一消毒粉投放斗，所述水解酸化池、所述降解氧化池和所述消毒池之間都通過連接口相連通，所述出水槽和所述水解酸化池之間還設有一污泥回流管，所述污泥回流管上還設有污泥回流泵。

　　2.根據權利要求1所述的一種竹筍加工廠用污水處理設備，其特征在于：所述過濾格柵有三層。

　　3.根據權利要求1所述的一種竹筍加工廠用污水處理設備，其特征在于：所述掛槽有兩條。

　　說明書

　　一種竹筍加工廠用污水處理設備

　　技術領域

　　本實用新型涉及一種竹筍加工廠用污水處理設備。

　　背景技術

　　竹筍在腌制過程及腌制完成后的沖洗過程中會產生一定量的廢水，部分竹筍加工廠直接將該污水外排，對環境造成污染，又有部分竹筍加工廠配備了污水處理設備，但這種污水處理設備占地面積大，處理效果也不夠理想。

　　實用新型內容

　　本實用新型目的在于克服上述現有技術的不足，提供一種結構緊湊，處理效果好的污水處理設備。

　　本實用新型的技術方案是：一種竹筍加工廠用污水處理設備，包括設備殼體，所述設備殼體上設有進水槽、處理罐和出水槽，所述處理罐內設有兩塊第一隔板，所述兩塊第一隔板將處理罐分割為水解酸化池、降解氧化池和消毒池，所述進水槽內設有多層過濾格柵，所述進水槽的底部通過連接管、水泵與所述水解酸化池相連通，所述水解酸化池的內壁上設有多條掛槽，掛槽上掛置有多個填料袋，所述填料袋內設有生化填料，所述降解氧化池內設有一第二隔板，所述第二隔板將所述降解氧化池分隔為第一池體和第二池體，所述降解氧化池底部還設有多根曝氣管，所述曝氣管與設置于所述設備殼體外側的曝氣機相連接，所述降解氧化池底部還鋪設有一層細砂，所述第二隔板的底部埋入所述細砂并與所述降解氧化池的底部保持一定的間隙，所述消毒池的頂部還設有一消毒粉投放斗，所述水解酸化池、所述降解氧化池和所述消毒池之間都通過連接口相連通，所述出水槽和所述水解酸化池之間還設有一污泥回流管，所述污泥回流管上還設有污泥回流泵。

　　優選地，所述過濾格柵有三層。

　　優選地，所述掛槽有兩條。

　　本實用新型的有益效果是：本實用新型將進水槽、處理罐和出水槽集成為一體，結構緊湊、占地面積小，加工竹筍產生的廢水經水解酸化、降解氧化和消毒處理，處理效果好。
