申請日2016.05.31
公開(公告)日2016.10.26
IPC分類號E03C1/02; E03C1/044; E03C1/122; B64D11/02
摘要
本發明涉及飛機清水和廢水系統控制技術領域，特別涉及一種飛機清水和廢水系統的控制裝置，以至少解決目前的清水和廢水系統不便于操作、管理的問題�？刂蒲b置包括：控制器;第一閥門位置傳感器、第二閥門位置傳感器以及第三閥門位置傳感器，分別設置在清水系統的加水閥內部、清水系統的排水閥內部以及廢水系統的排污球閥內部;第一壓力傳感器和第二壓力傳感器，分別設置在清水系統的清水箱頂部以及廢水系統的真空泵出口管路處。顯示器與控制器連接，用于對控制器傳輸?shù)呐袛嘟Y(jié)果顯示，從而更為方便進行操作和管理。

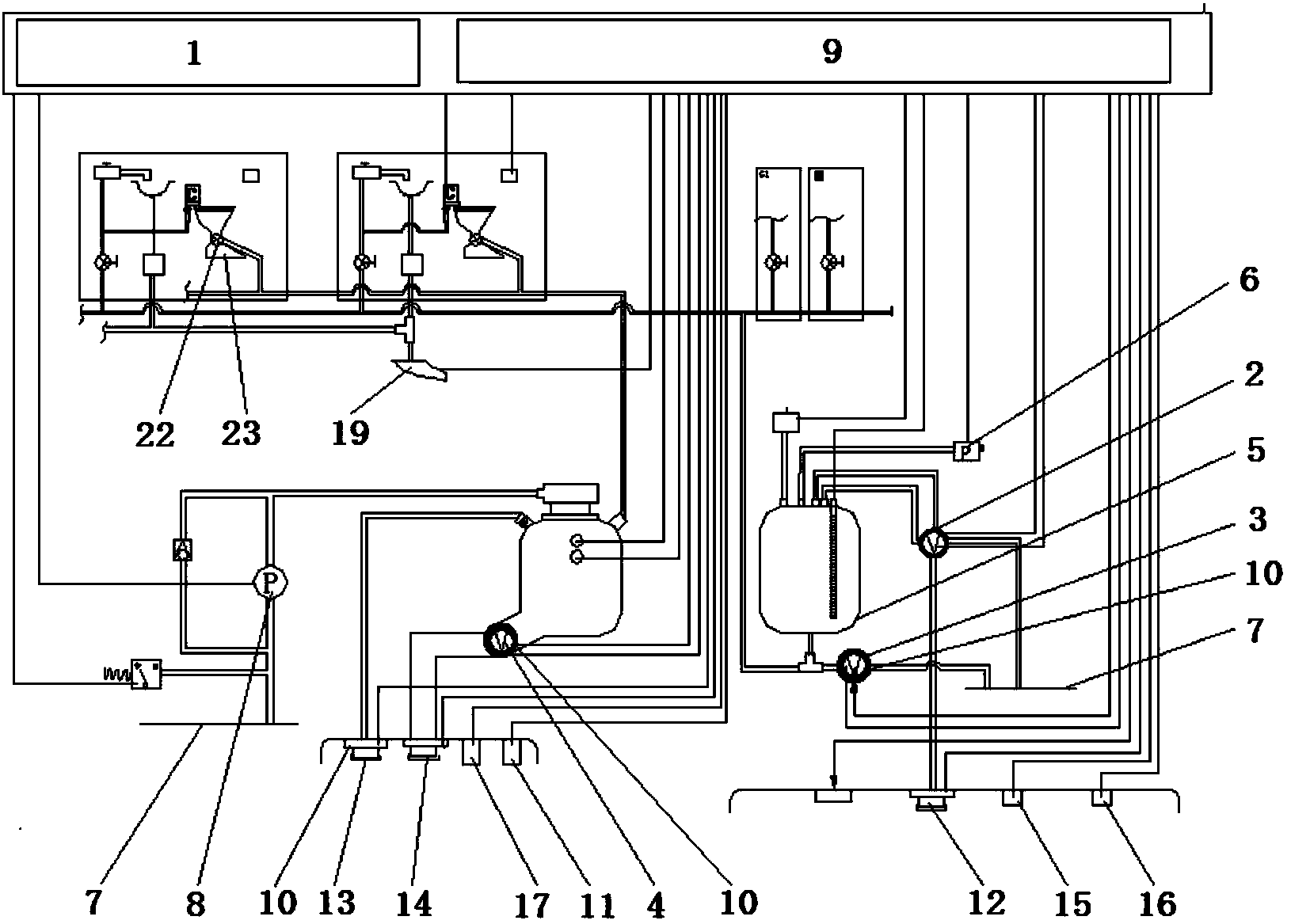

摘要附圖
權利要求書
1.一種飛機清水和廢水系統的控制裝置，其特征在于，包括：
控制器(1);
第一閥門位置傳感器，設置在是清水系統的加水閥(2)內部，用于檢測所述加水閥(2)的開閉狀態，所述控制器(1)用于向所述加水閥(2)發送用于控制所述加水閥(2)開閉的控制信號，同時，所述控制器(2)還用于根據所述第一閥門位置傳感器反饋的開閉狀態信息，判斷所述加水閥(2)的開閉狀態是否與所述控制器(1)發送的控制信號相匹配，并將判斷結果進行傳輸;
第二閥門位置傳感器，設置在是清水系統的排水閥(3)內部，用于檢測所述排水閥(3)的開閉狀態，所述控制器(1)用于向所述排水閥(3)發送用于控制所述排水閥(3)開閉的控制信號，同時，所述控制器(1)還用于根據所述第二閥門位置傳感器反饋的開閉狀態信息，判斷所述排水閥(3)的開閉狀態是否與所述控制器(1)發送的控制信號相匹配，并將判斷結果進行傳輸;
第三閥門位置傳感器，設置在是廢水系統的排污球閥(4)內部，用于檢測所述排污球閥(4)的開閉狀態，所述控制器(1)用于向所述排污球閥(4)發送用于控制所述排污球閥(4)開閉的控制信號，同時，所述控制器(1)還用于根據所述第三閥門位置傳感器反饋的開閉狀態信息，判斷所述排污球閥(4)的開閉狀態是否與所述控制器(1)發送的控制信號相匹配，并將判斷結果進行傳輸;
第一壓力傳感器，設置在所述清水系統的清水箱(5)頂部，用于檢測所述清水箱(5)內部壓力，所述控制器(1)用于根據所述第一壓力傳感器傳遞的壓力信息向所述清水箱(1)的增壓泵(6)發送控制信號;
第二壓力傳感器，設置在所述廢水系統的真空泵(8)出口管路上靠近飛機蒙皮(7)位置處，用于檢測所述真空泵(8)出口管路的壓力，所述控制器(1)用于根據所述第二壓力傳感器傳遞的壓力信息向所述真空泵(8)發送控制信號;
顯示器(9)，用于對所述控制器(1)傳輸?shù)呐袛嘟Y(jié)果顯示。
2.根據權利要求1所述的飛機清水和廢水系統的控制裝置，其特征在于，還包括：
加熱墊(10)，分別設置在所述清水系統的加水閥(2)和排水閥(3)的閥體外側以及所述廢水系統的排污球閥(4)的閥體外側;
加熱開關(11)，向所述控制器(1)發送用于控制所述加熱墊(10)通斷的控制信息。
3.根據權利要求2所述的飛機清水和廢水系統的控制裝置，其特征在于，在所述清水系統的加水接頭(12)、所述廢水系統的清洗接頭(13)和排污接頭(14)處設置有所述加熱墊(10)。
4.根據權利要求1-3任一項所述的飛機清水和廢水系統的控制裝置，其特征在于，還包括：
加水開關(15)，向控制器(1)發送用于控制所述加水閥(2)開閉的控制信息;
地面排水開關(16)，向控制器(1)發送用于控制所述清水系統的排水閥(3)開閉的控制信息;
排污開關(17)，向控制器(1)發送用于控制所述廢水系統的排污球閥(4)開閉的控制信息。
5.根據權利要求4所述的飛機清水和廢水系統的控制裝置，其特征在于，還包括：
排水桿開關(18)，集成設置在所述顯示器(9)上，向所述控制器(1)發送用于控制排水桿(19)的加溫電路的通斷的控制信息。
6.根據權利要求4所述的飛機清水和廢水系統的控制裝置，其特征在于，還包括：
空中排水開關(20)，集成設置在所述顯示器(9)上，向所述控制器(1)發送用于控制所述排水閥(3)開閉的控制信息，所述空中排水開關(20)的控制級別高于所述地面排水開關(16)的控制級別。
7.根據權利要求4所述的飛機清水和廢水系統的控制裝置，其特征在于，還包括：
系統超控開關(21)，集成設置在所述顯示器(9)上，向所述控制器(1)發送用于控制所述清水系統的加水閥(2)和排水閥(3)、廢水系統的排污球閥(4)關閉的控制信息，且控制級別高于所述加水開關(15)、所述地面排水開關(16)以及所述排污開關(17)的控制級別。
8.根據權利要求7所述的飛機清水和廢水系統的控制裝置，其特征在于，還包括：
第四閥門位置傳感器，設置在是所述廢水系統的馬桶排放閥(22)內部，用于檢測所述馬桶排放閥(23)的開閉狀態，所述控制器(1)用于實時監測馬桶(23)的使用狀態，并判斷所述使用狀態是否與所述第四閥門位置傳感器傳遞的開閉狀態一致，并將判斷結果進行傳輸至所述顯示器(9)進行顯示。
說明書
一種飛機清水和廢水系統的控制裝置
技術領域
本發明涉及飛機清水和廢水系統的控制系統設計，特別涉及一種飛機清水和廢水系統的控制裝置。
背景技術
目前，飛機上包括有廢水系統、清水系統以及相應的加熱元件，但是，廢水系統、清水系統以及加熱元件是采用分開的各自的控制器進行控制，不便于集中管理;當出現故障時，不能第一時間查出故障點，且不能及時對故障進行處理。
發明內容
本發明的目的是提供了一種飛機清水和廢水系統的控制裝置，以至少解決目前的清水和廢水系統不便于操作、管理的問題。
本發明的技術方案是：
一種飛機清水和廢水系統的控制裝置，其特征在于，包括：
控制器;
第一閥門位置傳感器，設置在是清水系統的加水閥內部，用于檢測所述加水閥的開閉狀態，所述控制器用于向所述加水閥發送用于控制所述加水閥開閉的控制信號，同時，所述控制器還用于根據所述第一閥門位置傳感器反饋的開閉狀態信息，判斷所述加水閥的開閉狀態是否與所述控制器發送的控制信號相匹配，并將判斷結果進行傳輸;
第二閥門位置傳感器，設置在是清水系統的排水閥內部，用于檢測所述排水閥的開閉狀態，所述控制器用于向所述排水閥發送用于控制所述排水閥開閉的控制信號，同時，所述控制器還用于根據所述第二閥門位置傳感器反饋的開閉狀態信息，判斷所述排水閥的開閉狀態是否與所述控制器發送的控制信號相匹配，并將判斷結果進行傳輸;
第三閥門位置傳感器，設置在是廢水系統的排污球閥內部，用于檢測所述排污球閥的開閉狀態，所述控制器用于向所述排污球閥發送用于控制所述排污球閥開閉的控制信號，同時，所述控制器還用于根據所述第三閥門位置傳感器反饋的開閉狀態信息，判斷所述排污球閥的開閉狀態是否與所述控制器發送的控制信號相匹配，并將判斷結果進行傳輸;
第一壓力傳感器，設置在所述清水系統的清水箱頂部，用于檢測所述清水箱內部壓力，所述控制器用于根據所述第一壓力傳感器傳遞的壓力信息向所述清水箱的增壓泵發送控制信號;
第二壓力傳感器，設置在所述廢水系統的真空泵出口管路上靠近飛機蒙皮位置處，用于檢測所述真空泵出口管路的壓力，所述控制器用于根據所述第二壓力傳感器傳遞的壓力信息向所述真空泵發送控制信號;
顯示器，用于對所述控制器傳輸?shù)呐袛嘟Y(jié)果顯示。
可選的，所述的飛機清水和廢水系統的控制裝置還包括：
加熱墊，分別設置在所述清水系統的加水閥和排水閥的閥體外側以及所述廢水系統的排污球閥的閥體外側;
加熱開關，向所述控制器發送用于控制所述加熱墊通斷的控制信息。
可選的，在所述清水系統的加水接頭、所述廢水系統的清洗接頭和排污接頭處設置有所述加熱墊。
可選的，所述的飛機清水和廢水系統的控制裝置還包括：
加水開關，向控制器發送用于控制所述加水閥開閉的控制信息;
地面排水開關，向控制器發送用于控制所述清水系統的排水閥開閉的控制信息;
排污開關，向控制器發送用于控制所述廢水系統的排污球閥開閉的控制信息。
可選的所述的飛機清水和廢水系統的控制裝置還包括：
排水桿開關，集成設置在所述顯示器上，向所述控制器發送用于控制排水桿加溫電路的通斷的控制信息。
可選的，所述的飛機清水和廢水系統的控制裝置還包括：
空中排水開關，集成設置在所述顯示器上，向所述控制器發送用于控制所述排水閥開閉的控制信息，所述空中排水開關的控制級別高于所述地面排水開關的控制級別。
可選的，所述的飛機清水和廢水系統的控制裝置還包括：
系統超控開關，集成設置在所述顯示器上，向所述控制器發送用于控制所述清水系統的加水閥和排水閥、廢水系統的排污球閥關閉的控制信息，且控制級別高于所述加水開關、所述地面排水開關以及所述排污開關的控制級別。
可選的，所述的飛機清水和廢水系統的控制裝置還包括：
第四閥門位置傳感器，設置在是所述廢水系統的馬桶排放閥內部，用于檢測所述馬桶排放閥的開閉狀態，所述控制器用于實時監測馬桶的使用狀態，并判斷所述使用狀態是否與所述第四閥門位置傳感器傳遞的開閉狀態一致，并將判斷結果進行傳輸至所述顯示器進行顯示。
發明效果：
本發明的飛機清水和廢水系統的控制裝置，能夠通過控制器清水系統和廢水系統各閥門、泵進行實時控制，同時，還通過傳感器對閥門、泵的狀態進行實時監測、對比，以及將對比結果進行顯示，從而更為方便進行操作和管理。
