申請日2016.06.10
公開(公告)日2016.12.14
IPC分類號C02F1/66
摘要
本實用新型公開了一種污水處理用的加藥污水處理裝置，包括箱體，所述箱體左側面靠近頂部的位置處設置有進水口，所述箱體內部的中間位置處設置有過濾垃圾用的過濾網，所述箱體頂面靠近右側的位置處設置有通孔，在所述通孔內設置有導藥管，所述導藥管連接有儲藏藥水的容腔，所述箱體的右側面靠近底部的位置處設置有出水口，所述出水口連接有出水管，所述出水管位于所述箱體外部的那一端設置有控制閥;該設備使用時，污水通過進水口進入箱體內，經過設置在箱體內的過濾網，過濾網過濾了污水中的雜質以及垃圾，經過過濾的污水與添加的藥水的中和，去除了污水中的化學成分，最后由出水口排出，本裝置的結構較為簡單，成本較為低廉，適合推廣使用。
權利要求書
1.一種污水處理用的加藥污水處理裝置，其特征在于：包括箱體，所述箱體左側面靠近頂部的位置處設置有進水口，所述箱體內部的中間位置處設置有過濾垃圾用的過濾網，所述箱體頂面靠近右側的位置處設置有通孔，在所述通孔內設置有導藥管，所述導藥管連接有儲藏藥水的容腔，所述箱體的右側面靠近底部的位置處設置有出水口，所述出水口連接有出水管，所述出水管位于所述箱體外部的那一端設置有控制閥。
2.根據權利要求1所述的污水處理用的加藥污水處理裝置，其特征在于：所述過濾網的上、下兩側設置有擋塊，所述擋塊固定在所述箱體上。
3.根據權利要求1所述的污水處理用的加藥污水處理裝置，其特征在于：所述容腔的前端面靠近底部的位置處設置有操作屏，所述導藥管位于所述箱體外部那一端設置有第一控制閥。
4.根據權利要求2所述的污水處理用的加藥污水處理裝置，其特征在于：所述擋塊為梯形，所述擋塊左側的位置處設置有排污口。
說明書
一種污水處理用的加藥污水處理裝置
技術領域
本實用新型涉及一種污水處理用的加藥污水處理裝置。
背景技術
污水處理是目前工業生產領域經常需要的一道程序，尤其是針對各種紡織、造紙、印染、化工等產業，由于廢水量大，如不進行可靠的污水處理，則將對環境造成極其嚴重的污染。
現在的污水處理裝置只能去除污水中的雜質，而對于污水中那些化學成分的物質難以清除，基于上述問題，需要提供一種加藥型污水處理器。
發明內容
本實用新型要解決的技術問題是提供一種污水處理用的加藥污水處理裝置，該設備使用時，污水通過進水口進入箱體內，經過設置在箱體內的過濾網，過濾網過濾了污水中的雜質以及垃圾，經過過濾的污水與添加的藥水的中和，去除了污水中的化學成分，最后由出水口排出。
為解決上述問題，本實用新型采用如下技術方案：

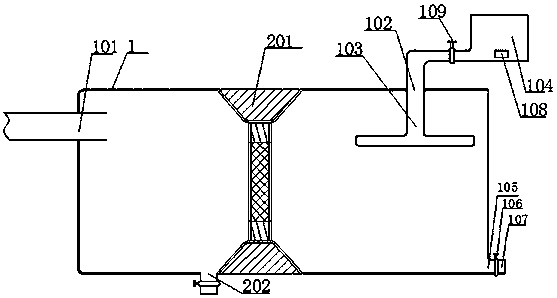

一種污水處理用的加藥污水處理裝置，包括箱體，所述箱體左側面靠近頂部的位置處設置有進水口，所述箱體內部的中間位置處設置有過濾垃圾用的過濾網，所述箱體頂面靠近右側的位置處設置有通孔，在所述通孔內設置有導藥管，所述導藥管連接有儲藏藥水的容腔，所述箱體的右側面靠近底部的位置處設置有出水口，所述出水口連接有出水管，所述出水管位于所述箱體外部的那一端設置有控制閥。
優選地，所述過濾網的上、下兩側設置有擋塊，所述擋塊固定在所述箱體上;通過設置擋塊，能有效的減小過濾網的過濾面積，還減省了材料的消耗。
優選地，所述容腔的前端面靠近底部的位置處設置有操作屏，所述導藥管位于所述箱體外部那一端設置有第一控制閥;通過設置操作屏可以控制藥的含量，通過設置第一控制閥，可以控制藥水的加入量，避免由于加入量過多或過少帶來的二次污染。
優選地，所述擋塊為梯形，所述擋塊左側的位置處設置有排污口;通過設置有排污口，可以把過濾網過濾的垃圾及時的清理出箱體外，排污口設置在梯形斜面的最下方，可以防止垃圾堵塞過濾網。
本實用新型的有益效果是：該設備使用時，污水通過進水口進入箱體內，經過設置在箱體內的過濾網，過濾網過濾了污水中的雜質以及垃圾，經過過濾的污水與添加的藥水的中和，去除了污水中的化學成分，最后由出水口排出，本裝置的結構較為簡單，成本較為低廉，適合推廣使用。
