申請日2016.05.31

　　公開(公告)日2016.10.26

　　IPC分類號C02F9/04; C02F101/14

　　摘要

　　提供一種新型含氟廢水處理裝置，通過將含硅廢水經酸堿中和后產生的含氯化鈣的濾液引入含氟廢水反應沉淀池，實現氟離子和鈣離子的結合去除廢水中的氟離子，達到處理含氟廢水的目的，同時使含氯化鈣濾液得到綜合回收利用，實現資源的再利用，不僅降低了氯化鈣藥劑的采購成本，避免人工配置氯化鈣溶液，且提升了廢水處理的工作效率，實現了降本增效的目的。

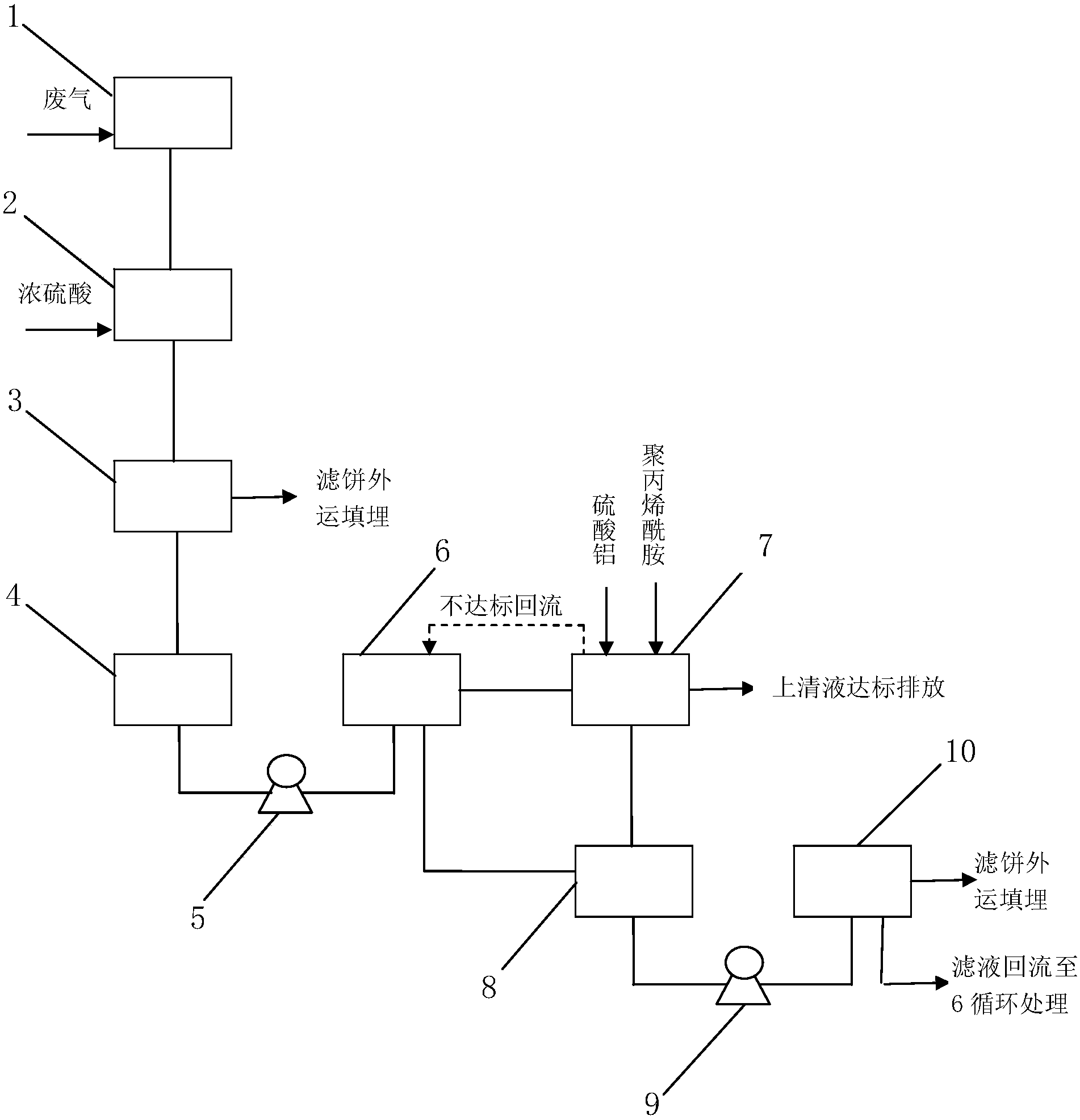

　　摘要附圖



　　權利要求書

　　1.新型含氟廢水處理裝置，具有廢氣噴淋塔循環槽(1)，其特征在于：所述廢氣噴淋塔循環槽(1)出口與中和污泥池(2)入口連通，所述中和污泥池(2)出口與中和污泥壓濾機(3)進口連通，所述中和污泥壓濾機(3)出口與濾液收集池(4)連通，所述濾液收集池(4)出口通過氯化鈣計量泵(5)與反應沉淀池Ⅰ(6)第一進口連通，所述反應沉淀池Ⅰ(6)第一出口通過氣提管道與含氟污泥池(8)進口連通，所述含氟污泥池(8)出口通過含氟污泥進料泵(9)與含氟污泥壓濾機(10)進口連通，濾餅通過含氟污泥壓濾機(10)的一個出口直接外運填埋，所述含氟污泥壓濾機(10)的另一個出口與反應沉淀池Ⅰ(6)第二進口連通;所述反應沉淀池Ⅰ(6)第二出口通過溢流管與反應沉淀池Ⅱ(7)進口連通，所述反應沉淀池Ⅱ(7)的第一出口通過氣提管道與含氟污泥池(8)連通，反應沉淀池Ⅱ(7)的第二出口為上清液達標排放口，反應沉淀池Ⅱ(7)的第三出口與反應沉淀池Ⅰ(6)第三進口連通。

　　2.根據權利要求1所述的新型含氟廢水處理裝置，其特征在于：所述中和污泥壓濾機(3)和含氟污泥壓濾機(10)均為板框壓濾機。

　　3.根據權利要求1所述的新型含氟廢水處理裝置，其特征在于：所述反應沉淀池Ⅰ(6)和反應沉淀池Ⅱ(7)的底部均呈錐形結構。

　　說明書

　　新型含氟廢水處理裝置

　　技術領域

　　本實用新型屬多晶硅制造技術領域，具體涉及一種新型含氟廢水處理裝置。

　　背景技術

　　多晶硅生產過程中產生的廢氣主要成分為氯硅烷、氯化氫、氫氣和氮?dú)�，目前，�?guó)內主要采用堿液淋洗的方式進行酸堿中和處理，當采用氫氧化鈣溶液處理時，處理后廢堿水的主要成分為硅酸鈣、氯化鈣和氫氧化鈣。為滿足廢水排放標準，需添加硫酸或鹽酸處理廢堿水，處理后的溶液通過壓濾機過濾，濾餅外運填埋處理，濾液的主要成分為氯化鈣，濾液達標后外排;然而在含氟廢水處理過程中需要使用氯化鈣藥劑，壓濾后的濾液直接外排，造成資源浪費，增加生產成本。因此，有必要進行改進。

　　實用新型內容

　　本實用新型解決的技術問題：提供一種新型含氟廢水處理裝置，通過將含硅廢水經酸堿中和后產生的含氯化鈣的濾液引入含氟廢水反應沉淀池，實現氟離子和鈣離子的結合去除廢水中的氟離子，達到處理含氟廢水的目的，同時使含氯化鈣濾液得到綜合回收利用，實現資源的再利用，不僅降低了氯化鈣藥劑的采購成本，避免人工配置氯化鈣溶液，且提升了廢水處理的工作效率，實現了降本增效的目的。

　　本實用新型采用的技術方案：新型含氟廢水處理裝置，具有廢氣噴淋塔循環槽，所述廢氣噴淋塔循環槽出口與中和污泥池入口連通，所述中和污泥池出口與中和污泥壓濾機進口連通，所述中和污泥壓濾機出口與濾液收集池連通，所述濾液收集池出口通過氯化鈣計量泵與反應沉淀池Ⅰ第一進口連通，所述反應沉淀池Ⅰ第一出口通過氣提管道與含氟污泥池進口連通，所述含氟污泥池出口通過含氟污泥進料泵與含氟污泥壓濾機進口連通，濾餅通過含氟污泥壓濾機的一個出口直接外運填埋，所述含氟污泥壓濾機的另一個出口與反應沉淀池Ⅰ第二進口連通;所述反應沉淀池Ⅰ第二出口通過溢流管與反應沉淀池Ⅱ進口連通，所述反應沉淀池Ⅱ的第一出口通過氣提管道與含氟污泥池連通，反應沉淀池Ⅱ的第二出口為上清液達標排放口，反應沉淀池Ⅱ的第三出口與反應沉淀池Ⅰ第三進口連通。

　　進一步地，所述中和污泥壓濾機和含氟污泥壓濾機均為板框壓濾機。

　　進一步地，所述反應沉淀池Ⅰ和反應沉淀池Ⅱ的底部均呈錐形結構。

　　本實用新型與現有技術相比通過利用廢氣處理過程中產生的濾液成分氯化鈣去除含氟廢水中的氟離子，既降低了含氟廢水的處理過程中氯化鈣藥劑的采購成本，又實現了氯化鈣溶液的再利用，有較大的社會經濟效益，同時，降低水處理過程中氯化鈣溶液配制的工作量，降低勞動負荷，提高工作效率。
