申請日2016.06.10

　　公開(公告)日2016.12.14

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開了一種污水處理用的污水處理裝置，包括箱體，所述箱體左側面靠近頂部的位置處設置有進水口，所述箱體內部的中間位置處設置有過濾垃圾用的格柵板，所述箱體內部靠近右側的位置處設置有過濾雜質用的過濾網，所述過濾網的頂部設置有施力柄，所述箱體的右側面靠近底部的位置處設置有出水口，所述出水口連接有出水管，所述出水管位于所述箱體外部的那一端設置有控制閥;該設備在運行時，污水通過進水口進入箱體，經過格柵板的過濾，把污水中的垃圾過濾掉，在經過過濾網，過濾掉污水中的雜質，最后由出水口排出，本裝置的結構較為簡單，成本較為低廉，適合推廣使用。

　　權利要求書

　　1.一種污水處理用的污水處理裝置，其特征在于：包括箱體，所述箱體左側面靠近頂部的位置處設置有進水口，所述箱體內部的中間位置處設置有過濾垃圾用的格柵板，所述箱體內部靠近右側的位置處設置有過濾雜質用的過濾網，所述過濾網的頂部設置有施力柄，所述箱體的右側面靠近底部的位置處設置有出水口，所述出水口連接有出水管，所述出水管位于所述箱體外部的那一端設置有控制閥。

　　2.根據權利要求1所述的污水處理用的污水處理裝置，其特征在于：所述格柵板的上、下兩側設置有擋塊，所述擋塊固定在所述箱體上。

　　3.根據權利要求2所述的污水處理用的污水處理裝置，其特征在于：所述擋塊為梯形，所述擋塊左側位置處設置有排污口。

　　4.根據權利要求1所述的污水處理用的污水處理裝置，其特征在于：所述箱體的頂面設置有配合所述過濾網的通孔。

　　說明書

　　一種污水處理用的污水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理用的污水處理裝置。

　　背景技術

　　污水處理是目前工業生產領域經常需要的一道程序，尤其是針對各種紡織、造紙、印染、化工等產業，由于廢水量大，如不進行可靠的污水處理，則將對環境造成極其嚴重的污染。

　　目前污水處理的效果不是很徹底，基于上述問題需要提供一種污水處理裝置。

　　發明內容

　　本實用新型要解決的技術問題是提供一種污水處理用的污水處理裝置，該設備在運行時，污水通過進水口進入箱體，經過格柵板的過濾，把污水中的垃圾過濾掉，在經過過濾網，過濾掉污水中的雜質，最后由出水口排出。

　　為解決上述問題，本實用新型采用如下技術方案：

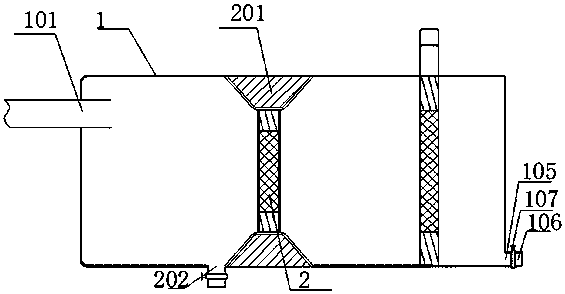

　　一種污水處理用的污水處理裝置，包括箱體，所述箱體左側面靠近頂部的位置處設置有進水口，所述箱體內部的中間位置處設置有過濾垃圾用的格柵板，所述箱體內部靠近右側的位置處設置有過濾雜質用的過濾網，所述過濾網的頂部設置有施力柄，所述箱體的右側面靠近底部的位置處設置有出水口，所述出水口連接有出水管，所述出水管位于所述箱體外部的那一端設置有控制閥。

　　優選地，所述格柵板的上、下兩側設置有擋塊，所述擋塊固定在所述箱體上;通過設置擋塊，能有效的減小格柵板的過濾面積，還減省了材料的消耗。

　　優選地，所述擋塊為梯形，所述擋塊左側位置處設置有排污口;通過設置有排污口，可以把格柵板過濾的垃圾及時的清理出箱體外，排污口設置在梯形斜面的最下方，可以防止垃圾堵塞格柵板。

　　優選地，所述箱體的頂面設置有配合所述過濾網的通孔;通過設置通孔，可以輕松的取出過濾網，然后對過濾網進行清理。

　　本實用新型的有益效果是：該設備在運行時，污水通過進水口進入箱體，經過格柵板的過濾，把污水中的垃圾過濾掉，在經過過濾網，過濾掉污水中的雜質，最后由出水口排出，本裝置的結構較為簡單，成本較為低廉，適合推廣使用。
