申請日2016.05.31

　　公開(公告)日2016.10.26

　　IPC分類號C02F9/14; C02F101/16

　　摘要

　　本發明涉及一種高速公路服務區污水處理裝置及方法。設置格柵池1、調節池2、水解池3、一級接觸氧化池4、二級接觸氧化池5、沉淀池6、消毒池7、污泥池8依次串聯，消毒池7通過管道與管道混合器14連接，管道混合器14還連接罐式過濾器11，罐式過濾器11依次連接二級調節池12、連續微濾裝置13。本發明采用“生化+物化”處理工藝，高效去除COD、氨氮、油類污染物，穩定達標排放。具有良好的耐沖擊負荷能力，以適應水量、水質的變化。采用水解+兩級接觸氧化工藝，提高有機物去除率，剩余污泥量很少;采用集中控制，自動化運行，易于管理;本發明工藝先進可靠、自動化程度高，管理維護簡單，低能耗、低故障，同時能夠中水回用，做到節能、降耗、減排，實現綠色高速、綠色服務區的理念。

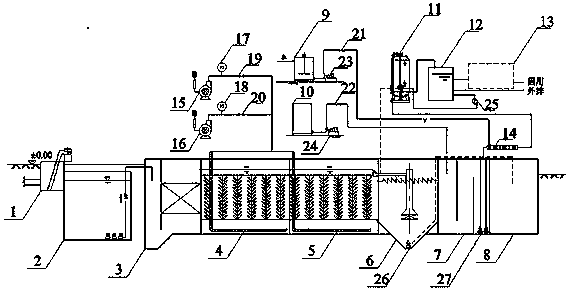

　　摘要附圖



　　權利要求書

　　1.一種高速公路服務區污水處理裝置，其特征在于設置格柵池(1)、調節池(2)、水解池(3)、一級接觸氧化池(4)、二級接觸氧化池(5)、沉淀池(6)、消毒池(7)、污泥池(8)依次串聯，所述消毒池(7)通過管道與管道混合器(14)連接，管道混合器(14)還連接罐式過濾器(11)，罐式過濾器(11)依次連接二級調節池(12)、連續微濾裝置(13)。

　　2.根據權利要求1所述的一種高速公路服務區污水處理裝置，其特征在于還設置有：

　　混凝劑制備池(9)，所述混凝劑制備池(9)通過管道與管道混合器(14)連接;

　　消毒劑制備池(10)，所述消毒劑制備池(10)通過管道與消毒池(7)連接;

　　有兩臺鼓風機(15、16)，所述鼓風機(15、16)通過分別通過壓力表(17、18)、閥門(19、20)與一級接觸氧化池(4)、二級接觸氧化池(5)連接。

　　3.根據權利要求1所述的一種高速公路服務區污水處理裝置，其特征在于所述罐式過濾器(11)內置壓力檢測器、反沖洗過濾模塊。

　　4.根據權利要求1所述的一種高速公路服務區污水處理裝置，其特征在于所述調節池(2)設置有頂蓋。

　　5.根據權利要求1所述的一種高速公路服務區污水處理裝置，其特征在于所述罐式過濾器(11)內部設有布水器和石英砂濾床。

　　6.根據權利要求1所述的一種高速公路服務區污水處理裝置，其特征在于所述一級接觸氧化池(4)、二級接觸氧化池(5)底部裝有管式微曝器，各個管式微曝器連成環狀網，每組進氣管設置有閥門。

　　7.根據權利要求1所述的一種高速公路服務區污水處理裝置，其特征在于所述沉淀池(6)為豎流式沉淀池，池底設置有錐形沉泥斗，池頂設置有溢流堰。

　　8.根據權利要求1所述的一種高速公路服務區污水處理裝置，其特征在于所述水解池(3)中設置有填料。

　　9.采用權利要求1-8任一項所述裝置的高速公路服務區污水處理方法，其特征在于包括如下步驟：

　　步驟1： 高速公路服務區的污水經過機械格柵(1)后進入調節池(2)，污水在調節池(2)得到均和調節處理;

　　步驟2：調節池(2)出水泵入水解池(3)，難降解的有機物在水解池(3)降解為易于被微生物降解的有機物，水解池(3)出水依次流入一級接觸氧化池(4)、二級接觸氧化池(5)，水解池(3)和兩級接觸氧化池連用去除污水中的COD、BOD、氨氮、總磷;

　　步驟3：二級接觸氧化池(5)出水進入沉淀池(6)，污泥在沉淀池(6)得到沉淀，沉淀污泥泵入污泥池(8)，沉淀后污水進入消毒池(7)消毒;

　　步驟4：消毒后污水與混凝劑制備池(9)制備的混凝劑在管道混合器(14)中充分混合，進入罐式過濾器(11)中，過濾去除污水中的懸浮物、微生物以及其他微細顆粒，過濾后污水進入二級調節池(12)臨時儲存，二級調節池(12)出水進入連續微濾裝置(13)進行深度過濾處理，處理后回用或外排。

　　10.根據權利要求9所述的高速公路服務區污水處理方法，其特征在于一級接觸氧化池(4)、二級接觸氧化池(5)中曝氣方式為鼓風機+管式微曝。

　　說明書

　　一種高速公路服務區污水處理裝置及方法

　　技術領域

　　本發明屬于污水處理技術領域，具體涉及一種高速公路服務區污水處理裝置及方法。

　　背景技術

　　高速公路服務區污水主要來源于服務區員工生活洗浴用水、汽車修理車間含油污水、公廁污水等。高速公路服務區污水特點為：污染質濃度比居民區生活污水稍大，水質不穩定，污染峰值時COD、氨氮、磷、色度、油污等含量高。水量具有較大的波動性，水量每時、每天，白天和夜間都有可能不同。

　　目前高速公路服務區基本采用傳統污水處理技術進行處理，傳統污水處理技術一般采用生物法工藝,生物法工藝的缺陷在于抗沖擊負荷很差、管理維護復雜。

　　發明內容

　　本發明的目的在于提供一種高速公路服務區污水處理裝置及方法，解決現有技術中抗沖擊負荷差、管理維護復雜的問題。

　　本發明的技術解決方案是：一種高速公路服務區污水處理裝置，設置格柵池、調節池、水解池、一級接觸氧化池、二級接觸氧化池、沉淀池、消毒池、污泥池依次串聯，所述消毒池通過管道與管道混合器連接，管道混合器還連接罐式過濾器，罐式過濾器依次連接二級調節池、連續微濾裝置。

　　一種高速公路服務區污水處理裝置，還設置有：

　　混凝劑制備池，所述混凝劑制備池通過管道與管道混合器連接;

　　消毒劑制備池，所述消毒劑制備池通過管道與消毒池連接;

　　有兩臺鼓風機，所述鼓風機通過分別通過壓力表、閥門與一級接觸氧化池、二級接觸氧化池連接。

　　所述罐式過濾器內置壓力檢測器、反沖洗裝置，過濾系統承受壓力達到閥值時將自動開啟反沖洗過濾模塊，實現過濾與反沖洗高程度自動化。

　　所述調節池設置有頂蓋，采用玻璃鋼活動蓋板，具有封閉型好、耐腐蝕、耐老化、使用壽命長、經濟效益高等特點。

　　所述罐式過濾器內部設有布水器和石英砂濾床，主要去除污水中的懸浮物、微生物以及其他微細顆粒。

　　所述一級接觸氧化池、二級接觸氧化池底部裝有管式微曝器，各個管式微曝器連成環狀網，每組進氣管設置有閥門，便于調節氣量。

　　所述沉淀池為豎流式沉淀池，池底設置有錐形沉泥斗，池頂設置有溢流堰，懸浮物沉降進入池底錐形沉泥斗中，澄清水從池四周沿周邊溢流堰流出。

　　所述水解池中設置有填料。

　　高速公路服務區污水處理方法，包括如下步驟：

　　步驟1： 高速公路服務區的污水經過機械格柵后進入調節池，污水在調節池得到均和調節處理;

　　步驟2：調節池出水泵入水解池，難降解的有機物在水解池降解為易于被微生物降解的有機物，水解池出水依次流入一級接觸氧化池、二級接觸氧化池，水解池和兩級接觸氧化池連用能較好地去除污水中的COD、BOD、氨氮、總磷;

　　步驟3：二級接觸氧化池出水進入沉淀池，污泥在沉淀池得到沉淀，沉淀污泥泵入污泥池，沉淀后污水進入消毒池消毒;

　　步驟4：消毒后污水與混凝劑制備池制備的混凝劑在管道混合器中充分混合，進入罐式過濾器中，過濾去除污水中的懸浮物、微生物以及其他微細顆粒，過濾后污水進入二級調節池臨時儲存，二級調節池出水進入連續微濾裝置進行深度過濾處理，處理后回用或外排。

　　所述的高速公路服務區污水處理方法，一級接觸氧化池、二級接觸氧化池中曝氣方式為鼓風機+管式微曝。

　　所述污泥池累積的剩余污泥定期清理外運。

　　所述消毒池中消毒劑為次氯酸鈉。

　　本發明的有益效果如下：采用“生化+物化”處理工藝，高效去除COD、氨氮、油類污染物，穩定達標排放。具有良好的耐沖擊負荷能力，以適應水量、水質的變化。采用水解+兩級接觸氧化工藝，提高有機物去除率，剩余污泥量很少;采用集中控制，自動化運行，易于管理;本發明的高速公路服務區污水處理裝置及處理方法工藝先進可靠、自動化程度高，管理維護簡單，低能耗、低故障，同時能夠中水回用，做到節能、降耗、減排，實現綠色高速、綠色服務區的理念。
