申請日2016.05.31

　　公開(公告)日2016.10.26

　　IPC分類號C02F3/28

　　摘要

　　本實用新型公開了一種采用新型自養生物脫氮的高氮低碳廢水處理裝置，包括支撐板、控制箱和上流式厭氧污泥床反應器，所述支撐板的頂部一側固定安裝有控制箱，所述支撐板的頂部另一側設有上流式厭氧污泥床反應器，所述控制箱與上流式厭氧污泥床反應器之間設有連接管，所述控制箱的外壁一側固定安裝有入水口，所述控制箱的內側頂部固定安裝有蓄水箱，所述蓄水箱與入水口進行固定連接，所述蓄水箱的內側底部設有第一水質監測儀，所述蓄水箱的底部固定連接有汲水管。該采用新型自養生物脫氮的高氮低碳廢水處理裝置，通過抽水泵能夠?qū)ι狭魇絽捬跷勰啻卜磻?yīng)器的入水速度進行調節控制，以生物處理進方式行廢水的脫氮工作。

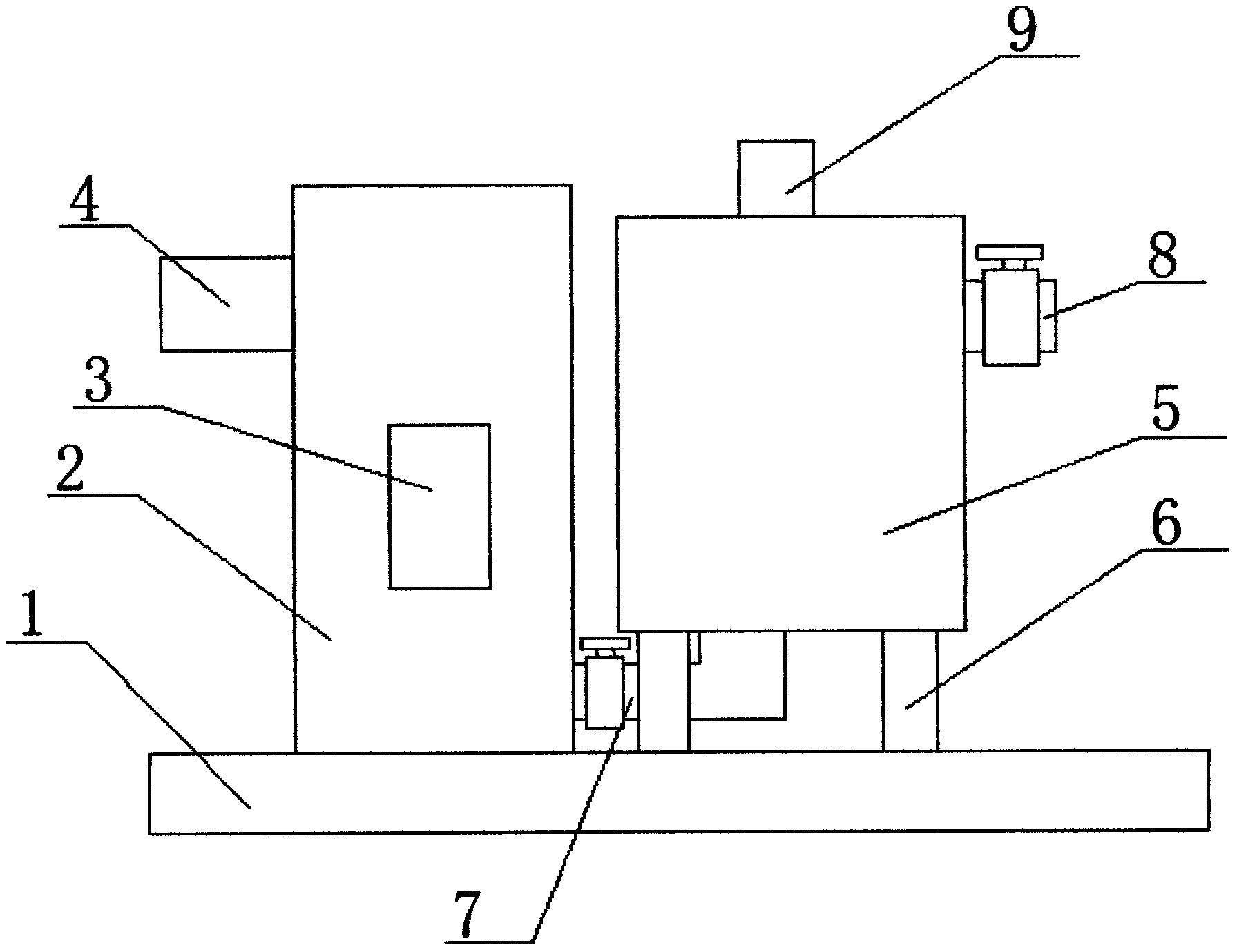

　　摘要附圖



　　權利要求書

　　1.一種采用新型自養生物脫氮的高氮低碳廢水處理裝置，包括支撐板(1)、控制箱(2)和上流式厭氧污泥床反應器(5)，其特征在于：所述支撐板(1)的頂部一側固定安裝有控制箱(2)，所述支撐板(1)的頂部另一側設有上流式厭氧污泥床反應器(5)，所述控制箱(2)與上流式厭氧污泥床反應器(5)之間設有連接管(7)，所述控制箱(2)與上流式厭氧污泥床反應器(5)通過連接管(7)進行固定連接，所述控制箱(2)的外壁一側固定安裝有入水口(4)，所述控制箱(2)的內側頂部固定安裝有蓄水箱(18)，所述蓄水箱(18)與入水口(4)進行固定連接，所述蓄水箱(18)的內側底部設有第一水質監測儀(19)，所述蓄水箱(18)的底部固定連接有汲水管(17)，所述汲水管(17)的底部固定連接有抽水泵(16)，所述控制箱(2)的內側固定安裝有控制電路板(20)，所述第一水質檢測儀(19)和抽水泵(16)分別與控制電路板(20)進行電性連接，所述控制箱(2)的外壁設有控制面板(3)，所述控制面板(3)與控制電路板(20)進行電連接，所述上流式厭氧污泥床反應器(5)的內側底部固定安裝有進水腔(10)，所述進水腔(10)與連接管(7)進行固定連接，所述進水腔(10)的頂部固定連接有篩板(11)，所述篩板(11)的頂部設有污泥床(12)，所述污泥床(12)的頂部設有凈水層(13)，所述凈水層(13)的一側設有第二水質檢測儀(14)，所述第二水質檢測儀(14)與控制電路板(20)進行電連接，所述上流式厭氧污泥床反應器(5)的內側頂部設有沼氣集氣罩(15)，所述沼氣集氣罩(15)的頂部固定連接有沼氣出口(9)，所述上流式厭氧污泥床反應器(5)的外壁一側固定連接有凈水出水管(8)。

　　2.根據權利要求1所述的一種采用新型自養生物脫氮的高氮低碳廢水處理裝置，其特征在于：所述控制面板(3)為觸摸屏顯示器。

　　3.根據權利要求1所述的一種采用新型自養生物脫氮的高氮低碳廢水處理 裝置，其特征在于：所述上流式厭氧污泥床反應器(5)的底部焊接連接有支撐腿(6)，所述支撐腿(6)通過螺栓與支撐板(1)進行固定連接。

　　4.根據權利要求1所述的一種采用新型自養生物脫氮的高氮低碳廢水處理裝置，其特征在于：所述第一水質檢測儀(19)通過螺栓與蓄水箱(18)的內壁進行固定連接。

　　5.根據權利要求1所述的一種采用新型自養生物脫氮的高氮低碳廢水處理裝置，其特征在于：所述第二水質檢測儀(14)通過螺栓與上流式厭氧污泥床反應器(5)的內壁進行固定連接。

　　說明書

　　一種采用新型自養生物脫氮的高氮低碳廢水處理裝置

　　技術領域

　　本實用新型涉及環保設備技術領域，具體為一種采用新型自養生物脫氮的高氮低碳廢水處理裝置。

　　背景技術

　　傳統方法處理燃料乙醇生產廢水后，大量高濃度的高氮低碳廢水未能得到妥善處理，嚴重影響到我國的水環境，越來越高的水質排放標準也對污水脫氮工藝提出了新要求。厭氧氨氧化作為一種高效節能的新型自養生物脫氮工藝，具有無需外加碳源、污泥產量低等優點，實現了氨氮的最短途徑轉化，本試驗采用上流式厭氧污泥床反應器(UASB反應器)，處理燃料乙醇生產廢水。

　　發明內容

　　本實用新型的目的在于提供一種采用新型自養生物脫氮的高氮低碳廢水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種采用新型自養生物脫氮的高氮低碳廢水處理裝置，包括支撐板、控制箱和上流式厭氧污泥床反應器，所述支撐板的頂部一側固定安裝有控制箱，所述支撐板的頂部另一側設有上流式厭氧污泥床反應器，所述控制箱與上流式厭氧污泥床反應器之間設有連接管，所述控制箱與上流式厭氧污泥床反應器通過連接管進行固定連接，所述控制箱的外壁一側固定安裝有入水口，所述控制箱的內側頂部固定安裝有蓄水箱，所述蓄水箱與入水口進行固定連接，所述蓄水箱的內側底部設有第一水質監測儀，所述蓄水箱的底部固定連接有汲水管，所述汲水管的底部固定連接有抽水泵，所述控制箱的內側固定安裝有控制電路板，所述第一水質檢測儀和抽 水泵分別與控制電路板進行電性連接，所述控制箱的外壁設有控制面板，所述控制面板與控制電路板進行電連接，所述上流式厭氧污泥床反應器的內側底部固定安裝有進水腔，所述進水腔與連接管進行固定連接，所述進水腔的頂部固定連接有篩板，所述篩板的頂部設有污泥床，所述污泥床的頂部設有凈水層，所述凈水層的一側設有第二水質檢測儀，所述第二水質檢測儀與控制電路板進行電連接，所述上流式厭氧污泥床反應器的內側頂部設有沼氣集氣罩，所述沼氣集氣罩的頂部固定連接有沼氣出口，所述上流式厭氧污泥床反應器的外壁一側固定連接有凈水出水管。

　　優選的，所述控制面板為觸摸屏顯示器。

　　優選的，所述上流式厭氧污泥床反應器的底部焊接連接有支撐腿，所述支撐腿通過螺栓與支撐板進行固定連接。

　　優選的，所述第一水質檢測儀通過螺栓與蓄水箱的內壁進行固定連接。

　　優選的，所述第二水質檢測儀通過螺栓與上流式厭氧污泥床反應器的內壁進行固定連接。

　　與現有技術相比，本實用新型的有益效果是：一種采用新型自養生物脫氮的高氮低碳廢水處理裝置，通過控制箱對該裝置進行監控，通過上流式厭氧污泥床反應器能快速進行廢水的脫氮工作，通過連接管，將控制箱與上流式厭氧污泥床反應器進行連接，通過入水口導入廢水，并通過蓄水箱進行臨時的蓄水工作，以此便于抽水泵和第一水質檢測儀的工作，通過第一水質檢測儀會獲取蓄水箱內的水質信息，并將水質信息傳遞給控制電路板，通過汲水管使抽水泵抽取蓄水箱的廢水，并將廢水導入連接管，通過控制電路板，為該裝置的工作進行調節和控制，通過進水腔將連接管的廢水導入上流式厭氧污泥床反應器，通過篩板對污泥床進行支撐，并便于進水腔將廢水導入污泥床，通過污泥床以 生物處理方式進行廢水的脫氮工作，通過第二水質檢測儀，獲取凈水層的水質信息，并將信息傳遞控制電路板，通過沼氣集氣罩，能對上流式厭氧污泥床反應器內產生的沼氣進行收集處理，并通過沼氣出口排出，通過控制面板，不僅能夠顯示第一水質檢測儀和第二水質檢測儀的信息，還可以對抽水泵進行控制。
