公開(公告)日2016.11.02
IPC分類號E03F1/00; E03F3/02; E03F5/14
摘要
本實用新型公開了一種建筑工地用污水排放裝置，包括排放管體、設置于所述排放管體內且與所述排放管體滑動連接的伸縮體和設置于所述伸縮體上端的過濾池，所述過濾池連接污水入口，所述排放管體和伸縮體內分別固定設置有相配合的活塞和排放缸體，所述排放缸體與所述活塞形成的密封空間內設置有彈簧，所述排放管體的側壁設置有排放管道，所述伸縮體的側壁設置有與所述排放管道導通的排放口。本實用新型結構簡單、緩沖效果好、使用壽命長。
權利要求書
1.一種建筑工地用污水排放裝置，其特征在于，包括排放管體、設置于所述排放管體內且與所述排放管體滑動連接的伸縮體和設置于所述伸縮體上端的過濾池，所述過濾池連接污水入口，所述排放管體和伸縮體內分別固定設置有相配合的活塞和排放缸體，所述排放缸體與所述活塞形成的密封空間內設置有彈簧，所述排放管體的側壁設置有排放管道，所述伸縮體的側壁設置有與所述排放管道導通的排放口。
2.按照權利要求1所述的建筑工地用污水排放裝置，其特征在于：所述排放管體和伸縮體上對應設置有滑道和凸棱。
說明書
一種建筑工地用污水排放裝置
技術領域
本實用新型涉及污水處理技術領域，特別提供了一種建筑工地用污水排放裝置。
背景技術
目前，建筑工地的污水不能收集，由于建筑污水中含有大量顆粒大的雜物及易纏繞纖維物，并且高度過高，在依靠其重力排放的過程中容易損壞市政排污管，現有的建筑工地排放的污水基本進入傳統方式中的集水坑，這種集水坑占地大、密封不好，經常有異味排出，對環境的污染比較嚴重。
實用新型內容
鑒于此，本實用新型的目的在于提供一種建筑工地用污水排放裝置，以解決現有建筑工地用污水無法排放，容易損壞市政排污管等問題。
本實用新型提供的技術方案是：

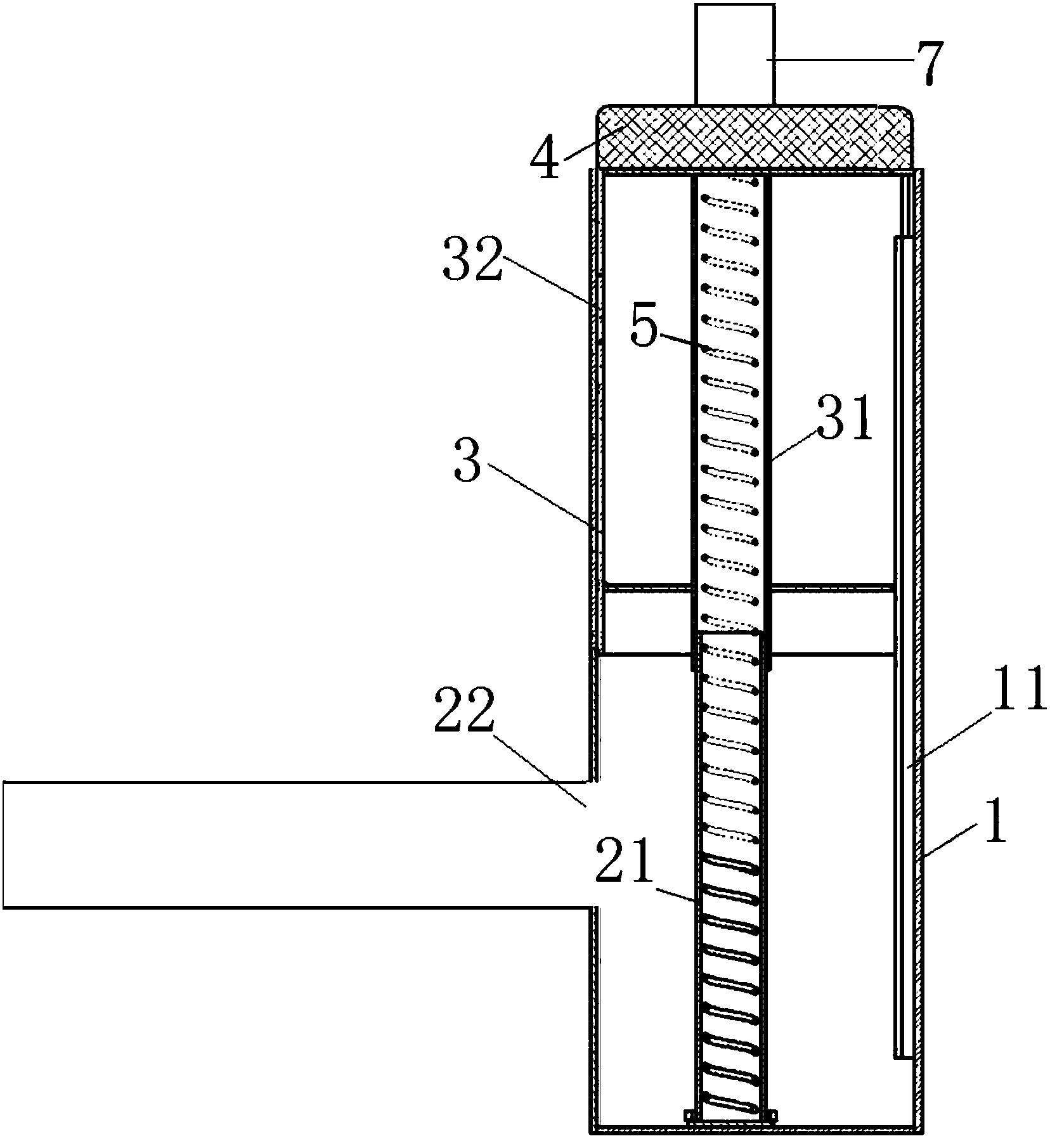

一種建筑工地用污水排放裝置，包括排放管體、設置于所述排放管體內且與所述排放管體滑動連接的伸縮體和設置于所述伸縮體上端的過濾池，所述過濾池連接污水入口，所述排放管體和伸縮體內分別固定設置有相配合的活塞和排放缸體，所述排放缸體與所述活塞形成的密封空間內設置有彈簧，所述排放管體的側壁設置有排放管道，所述伸縮體的側壁設置有與所述排放管道導通的排放口。
優選的，所述排放管體和伸縮體上對應設置有滑道和凸棱。
本實用新型提供的建筑工地用污水排放裝置，當污水排放時，污水通過污水入口進入過濾池，并推動其運動，進而帶動伸縮體向排放管體滑動，在伸縮體向排放管體滑動的過程中，活塞與排放缸體相對運動并壓縮兩者形成的密封空間內的空氣和彈簧，使其產生與污水運動方向相反的作用力，對污水的排放起到緩沖作用，可在一定程度上抵消污水的撞擊力，緩沖效果好、使用壽命長。
