申請日2016.05.31

　　公開(公告)日2016.10.26

　　IPC分類號C02F1/28

　　摘要

　　本實用新型涉及廢水處理領域，具體涉及一種用于凈化污水的吸附處理系統，該系統包括吸附劑投加裝置、吸附反應裝置、吸附劑回收壓濾裝置和電控裝置;所述吸附劑投加裝置設置在所述吸附反應裝置上部左側，所述吸附劑投加裝置和所述吸附反應裝置連為一體;所述吸附劑回收壓濾裝置通過混合液提升泵和所述吸附反應裝置相連;所述電控裝置分別與進水泵、加料減速電機、壓濾減速電機、攪拌電機、出水電磁閥和混合液提升泵連接。該吸附處理系統具有運行能耗低、部件磨損少，使用壽命長、占地面積小、臭氣泄露少和作業現場環境整潔的優點，實現了對廢水的連續處理。

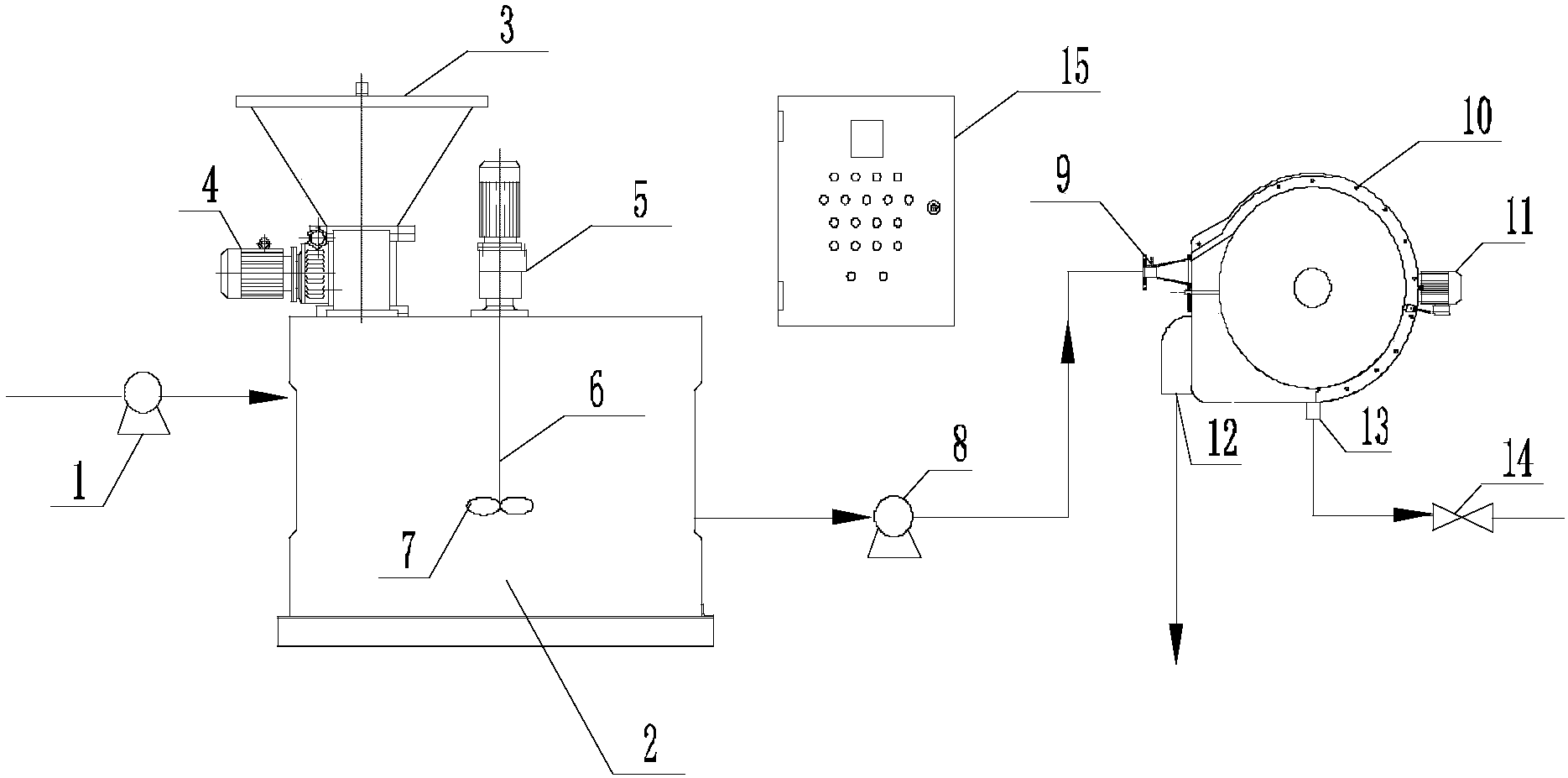

　　摘要附圖



　　權利要求書

　　1.一種用于凈化污水的吸附處理系統，其特征在于，包括吸附劑投加裝置、吸附反應裝置、吸附劑回收壓濾裝置和電控裝置;

　　所述吸附劑投加裝置設置在所述吸附反應裝置上部左側，所述吸附劑投加裝置和所述吸附反應裝置連為一體;

　　所述吸附反應裝置由混合反應池、攪拌電機、攪拌軸和攪拌葉片構成;所述攪拌電機安裝在所述混合反應池正上部，所述攪拌電機通過聯軸器與所述攪拌軸連接，所述攪拌葉片安裝在所述攪拌軸的下端;

　　所述吸附劑回收壓濾裝置通過混合液提升泵和所述吸附反應裝置相連，所述吸附劑回收壓濾裝置包括混合液進料口、吸附劑濾餅出口、凈化水出口、壓濾減速電機、內部濾盤和篩網;

　　所述電控裝置分別與進水泵、加料減速電機、壓濾減速電機、攪拌電機、出水電磁閥和混合液提升泵連接。

　　2.根據權利要求1所述的吸附處理系統，其特征在于，所述吸附劑投加裝置包括加料斗、加料減速電機和螺旋輸送器;待投加的吸附劑投入加料斗中，由減速電機帶動螺旋輸送器轉動，加料斗中的吸附劑隨著螺旋輸送器被投入吸附反應裝置中。

　　3.根據權利要求1所述的吸附處理系統，其特征在于，所述吸附反應裝置還連接有進水泵。

　　4.根據權利要求1所述的吸附處理系統，其特征在于，所述混合液進料口位于所述吸附劑回收壓濾裝置輸入端側壁的上方，所述吸附劑濾餅出口位于所述吸附劑回收壓濾裝置輸入端側壁的下方，所述凈化水出口位于所述吸附劑回收壓濾裝置的下方。

　　5.根據權利要求1所述的吸附處理系統，其特征在于，所述凈化水出口還連接有出水電磁閥。

　　說明書

　　一種用于凈化污水的吸附處理系統

　　技術領域

　　本實用新型涉及廢水處理領域，尤其涉及一種用于凈化污水的吸附處理系統

　　背景技術

　　吸附法是利用吸附劑吸附廢水中一種或幾種污染物，以回收或去除某些污染物，從而使廢水得到凈化的方法。吸附技術在水處理中是一項非常重要的技術，被廣泛應用于廢水的處理。吸附劑通常制成球形、圓柱形或無定形的顆�；蚍勰�。優良吸附劑應具有的特性主要是具有較大的表面積，對吸附質具有較大的吸附能力(即平衡吸附量大)，并且具有良好的選擇性，即能優先吸附混合物中某些組分;此外還要求容易再生，具有足夠的強度和耐磨性等。常用在廢水凈化領域的吸附劑有：①硅藻土、活性白土、等天然物質：常用于廢水的凈化或油品和糖液的脫色精制;②活性炭：由各種含炭物質經炭化和活化處理而成，吸附性能良好，目前在城市污水、工業廢水深度處理和污染水源凈化等方面應用非常廣泛;③粉煤灰：粉煤灰是具有活性的多孔球狀細小顆粒，有一定的吸附性能，近年來，在廢水治理中的應用與研究也越來越多，形成了以廢治廢的良性循環。④合成沸石：又稱分子篩，人工合成的硅鋁酸鹽，具有均勻的孔徑，熱穩定性高，選擇性好。⑤合成樹脂：具有巨型網狀結構，常用的有非極性樹脂和極性樹脂，用于給水預處理和工業污水深度處理領域。

　　吸附劑對廢水中污染物的凈化是一個復雜的過程，是離子吸附、范德華力和化學雜合力共同作用的結果。比表面積是影響吸附劑凈化效率的一個關鍵影響因素，粉末狀吸附劑因易吸附在絮凝物上，有利于絮體的架橋，改善絮體的結構，加快污水凈化效率，目前常用在城市及工業污水的深度處理中，如：粉末活性炭、硅藻土、粉煤灰等。但粉末吸附劑從廢水中回收較困難，目前常通過沉淀、過濾等手段進行吸附后的固液分離，分離速度慢、分離效率低，直接影響到了粉末狀吸附劑推廣和應用。

　　實用新型內容

　　本實用新型的發明目的在于：針對現有技術存在的問題，提供一種用于凈化污水的吸附處理系統。利用粉末吸附劑的吸附功能和回收壓濾裝置的快速固液分離及壓濾的功能，快速凈化廢水中的污染物，從而實現黑臭水體的凈化以及工業和市政污水深度處理后的達標排放或回用。

　　為了實現上述目的，本實用新型采用的技術方案為：

　　一種用于凈化污水的吸附處理系統，其特征在于，包括吸附劑投加裝置、吸附反應裝置、吸附劑回收壓濾裝置和電控裝置;

　　所述吸附劑投加裝置設置在所述吸附反應裝置上部左側，所述吸附劑投加裝置和所述吸附反應裝置連為一體;

　　所述吸附反應裝置由混合反應池、攪拌電機、攪拌軸和攪拌葉片構成;所述攪拌電機安裝在所述混合反應池正上部，所述攪拌電機通過聯軸器與所述攪拌軸連接，所述攪拌葉片安裝在所述攪拌軸的下端;

　　所述吸附劑回收壓濾裝置通過混合液提升泵和所述吸附反應裝置相連，所述吸附劑回收壓濾裝置包括混合液進料口、吸附劑濾餅出口、凈化水出口、壓濾減速電機、內部濾盤和篩網;

　　所述電控裝置分別與進水泵、加料減速電機、壓濾減速電機、攪拌電機、出水電磁閥和混合液提升泵連接。

　　作為本方案的優選方案，所述吸附劑投加裝置包括加料斗、加料減速電機和螺旋輸送器;待投加的吸附劑投入加料斗中，由減速電機帶動螺旋輸送器轉動，加料斗中的吸附劑隨著螺旋輸送器被投入吸附反應裝置中。

　　作為本方案的優選方案，所述吸附反應裝置還連接有進水泵。

　　作為本實用新型的優選方案，所述混合液進料口位于所述吸附劑回收壓濾裝置輸入端側壁的上方，所述吸附劑濾餅出口位于所述吸附劑回收壓濾裝置輸入端側壁的下方，所述凈化水出口位于所述吸附劑回收壓濾裝置的下方。

　　上述方案中吸附反應完全的混合液經提升泵進入吸附劑回收壓濾裝置，進入其內部濾盤間的流道，當濾盤在減速電機的驅動下緩慢轉動時，吸附劑則隨著流道向前移動，并與流道壁的接觸邊緣形成了一個壓力動摩擦區，混合液中的水分則通過最短的行程透過過濾盤經過出水口排出系統，吸附劑在被擠壓過程中越來越干燥，在出口處達到最小值，形成吸附劑濾餅，完成吸附劑的回收，濾餅含水率≤55%，便于吸附劑的再生或資源化處理處置。

　　作為本實用新型的優選方案，所述凈化水出口與出水電磁閥連接。

　　綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

　　1.本實用新型中的吸附劑回收壓濾裝置采用旋轉擠壓形式，運行能耗低、部件磨損少，使用壽命長。

　　2.本實用新型中的吸附劑回收壓濾裝置結構緊湊，占地面積小，方便于污水處理廠升級改造使用。

　　3.本實用新型中的吸附劑回收壓濾裝置采用密閉結構，臭氣泄露少，作業現場環境整潔。正常工作狀態下噪聲低于55分貝。

　　4.本實用新型的用于凈化污水的吸附處理系統實現了粉末吸附劑對廢水的凈化及粉末狀吸附劑的快速回收，實現了對廢水的連續處理，操作簡單，能解決目前水處理行業中粉末吸附劑使用受限的問題。
