摘要
本發明涉及一種高氨氮高有機物廢水資源化處理方法及裝置,方法包括以下步驟:調堿后投加MgCl2·6H2O和Na2HPO4·12H2O反應生成MgNH4PO4·6H2O鳥糞石并沉淀;沉淀脫水處理;廢水注入活性炭自生——再生反應器中對難降解有機物進行活性炭吸附;投加H2O2溶液后密封升溫反應,處理結束后廢水排出。裝置包括MgCl2·6H2O溶料池、Na2HPO4·12H2O溶料池、堿液溶料池、反應池、沉淀池、高有機物廢水儲池、H2O2溶料池、活性炭自生——再生反應器、集泥池、壓濾機,高氨氮高有機物廢水在反應池中反應生成MgNH4PO4·6H2O鳥糞石,在沉淀池中進行沉淀,沉泥通過壓濾機脫水,除氨氮的高有機物廢水在活性炭自生——再生反應器反應除去難降解的有機物。本發明實現廢水中氨氮的資源化回收利用,并低成本地除去廢水中的難降解有機物。
權利要求書
1.一種高氨氮高有機物廢水資源化處理方法,包括以下步驟:
(1)通過堿液調節高氨氮高有機物廢水的pH至8~9,投加MgCl2·6H2O和Na2HPO4·12H2O進行混合并反應生成MgNH4PO4·6H2O鳥糞石,反應結束后通入沉淀池(5)中進行沉淀并得到除去氨氮的高有機物廢水;
(2)對MgNH4PO4·6H2O鳥糞石沉淀進行脫水處理得到MgNH4PO4·6H2O鳥糞石緩釋肥料;
(3)將除去氨氮的高有機物廢水注入活性炭自生——再生反應器(8),所述活性炭自生——再生反應器(8)中裝填顆粒活性炭吸附床(18);
(4)投加H2O2溶液,密封活性炭自生——再生反應器(8),升溫至150~200℃,反應5~7h;
(5)反應結束后將廢水排出。
2.根據權利要求1所述的一種高氨氮高有機物廢水資源化處理方法,其特征在于:所述步驟(1)中投料混合時間為1~2min,反應時間為20~30min,沉淀池(5)的表面負荷為2~4m3/(m2·h),沉淀時間為2~3h。
3.根據權利要求1所述的一種高氨氮高有機物廢水資源化處理方法,其特征在于:所述H2O2溶液的質量濃度為30%,投量為2~4mL/L廢水。
4.一種實現權利要求1所述的高氨氮高有機物廢水資源化處理方法的裝置,包括MgCl2·6H2O溶料池(1)、Na2HPO4·12H2O溶料池(2)、堿液溶料池(3)、反應池(4)、沉淀池(5)、高有機物廢水儲池(6)、H2O2溶料池(7)、活性炭自生——再生反應器(8)、集泥池(9)、壓濾機(10),其特征在于:所述反應池(4)與輸送高氨氮高有機物廢水的管道相連,所述MgCl2·6H2O溶料池(1)、Na2HPO4·12H2O溶料池(2)和堿液溶料池(3)分別通過投料泵與反應池(4)連通,所述反應池(4)頂部安裝有若干攪拌機(11),反應池(4)的出水口與沉淀池(5)的進水口相連,所述沉淀池(5)內部、進水口一側設置為豎井結構,所述豎井結構中水平安裝有若干層網隔(12),所述沉淀池(5)內部、相對進水口一側的中部位置設有沉淀斜板(13),沉淀池(5)的底部與排泥管(14)連通,所述排泥管(14)的排泥口位于集泥池(9)上方,所述集泥池(9)通過輸送泵(16)向壓濾機(10)輸泥,所述沉淀池(5)的排液管(15)設置于沉淀斜板(13)以上,所述排液管(15)的出水口位于高有機物廢水儲池(6)上方,所述高有機物廢水儲池(6)通過輸水泵(27)與活性炭自生——再生反應器(8)的上部連通,所述H2O2溶料池(7)通過投料泵與活性炭自生——再生反應器(8)的上部連通,所述活性炭自生——再生反應器(8)通過加熱器(17)進行加熱,活性炭自生——再生反應器(8)內部、靠近下部的位置自上而下依次填充有顆;钚蕴课酱(18)、礫石承托層(19)和濾板(20),所述活性炭自生——再生反應器(8)的底部與排水管(22)連通、上部設有釋氣管(23)和溢流管(24),所述釋氣管(23)設置于溢流管(24)以上的位置。
5.根據權利要求4所述的一種高氨氮高有機物廢水資源化處理的裝置,其特征在于:所述集泥池(9)與壓濾機(10)之間的輸送泵(16)采用螺桿泵。
6.根據權利要求4所述的一種高氨氮高有機物廢水資源化處理的裝置,其特征在于:所述壓濾機(10)采用板框壓濾機。
7.根據權利要求4所述的一種高氨氮高有機物廢水資源化處理的裝置,其特征在于:所述輸水泵(27)與活性炭自生——再生反應器(8)之間的管道上安裝有止回閥(25),所述止回閥(25)與輸水泵(27)之間的管道上設有回流管(26),所述回流管(26)的出水口位于高有機物廢水儲池(6)上方。
8.根據權利要求4所述的一種高氨氮高有機物廢水資源化處理的裝置,其特征在于:所述活性炭自生——再生反應器(8)的側壁設有填料孔(21),所述填料孔(21)的設置位置與活性炭自生——再生反應器(8)中的顆;钚蕴课酱(18)和礫石承托層(19)的位置相對應,所述活性炭自生——再生反應器(8)頂部設有溫度傳感器(28)、溫度報警器(29)、壓力傳感器(30)和壓力報警器(31)。
9.根據權利要求4所述的一種高氨氮高有機物廢水資源化處理的裝置,其特征在于:所述顆;钚蕴课酱(18)的厚度為0.8~1.0m,活性炭顆粒的粒徑為1.5~1.8mm,所述礫石承托層(19)的厚度為0.15~0.2m,礫石的粒徑為10~15mm。
10.根據權利要求4所述的一種高氨氮高有機物廢水資源化處理的裝置,其特征在于:所述濾板(20)上設有均布的直徑為5mm的透水孔。
說明書
一種高氨氮高有機物廢水資源化處理方法及裝置
技術領域
本發明屬于有機廢水處理的技術領域,特別是涉及一種高氨氮高有機物廢水資源化處理方法及裝置。
背景技術
高氨氮高有機物廢水是化工、制藥等行業產生的一大類難處理的廢水,對于化工、制藥行業的高氨氮高有機物廢水,其處理方法為首先通過氨吹脫或蒸氨的方法,在堿性條件下將廢水中氨氮以氨氣的方式分離,然后再用硫酸吸收轉化為硫酸銨,進而用作化肥生產原料,或者將蒸氨后所得的氨氣經過水蒸氣冷凝后形成氨水,以實現廢水中氨氮的資源化。但實際情況是,廢水中有機物含量高而導致回收的硫酸銨和氨水純度不高,從而無法抵消氨吹脫或蒸氨將廢水pH提高至10~11的加堿成本,最終使廢水的脫氮成本較高,無法實現廢水氨氮的資源化。氨吹脫或蒸氨去除廢水中濃度較高的氨氮后,廢水中剩余有機物多為難降解有機物,采用傳統物化、生化組合工藝進行處理往往難以達到預期效果。
發明內容
本發明所要解決的技術問題是提供一種高氨氮高有機物廢水資源化處理方法,實現廢水中氨氮的資源化回收利用,實現對廢水中的難降解有機物的低成本處理。
本發明解決其技術問題所采用的技術方案是提供一種高氨氮高有機物廢水資源化處理方法,包括以下步驟:
(1)通過堿液調節高氨氮高有機物廢水的pH至8~9,投加MgCl2·6H2O和Na2HPO4·12H2O進行混合并反應生成MgNH4PO4·6H2O鳥糞石,反應結束后通入沉淀池中進行沉淀并得到除去氨氮的高有機物廢水;
(2)對MgNH4PO4·6H2O鳥糞石沉淀進行脫水處理得到MgNH4PO4·6H2O鳥糞石緩釋肥料;
(3)將除去氨氮的高有機物廢水注入活性炭自生——再生反應器,所述活性炭自生——再生反應器中裝填顆粒活性炭吸附床;
(4)投加H2O2溶液,密封活性炭自生——再生反應器,升溫至150~200℃,反應5~7h;
(5)反應結束后將廢水排出。
作為本發明一種優選的實施方式,所述步驟(1)中投料混合時間為1~2min,反應時間為20~30min,沉淀池的表面負荷為2~4m3/(m2·h),沉淀時間為2~3h。
作為本發明另一種優選的實施方式,所述H2O2溶液的質量濃度為30%,投量為2~4mL/(L廢水)。
本發明所要解決的另一技術問題是提供一種實現上述高氨氮高有機物廢水資源化處理方法的裝置,能夠?qū)U水中的氨氮轉化為可再利用的肥料,并實現了顆;钚蕴康脑蛔陨驮偕

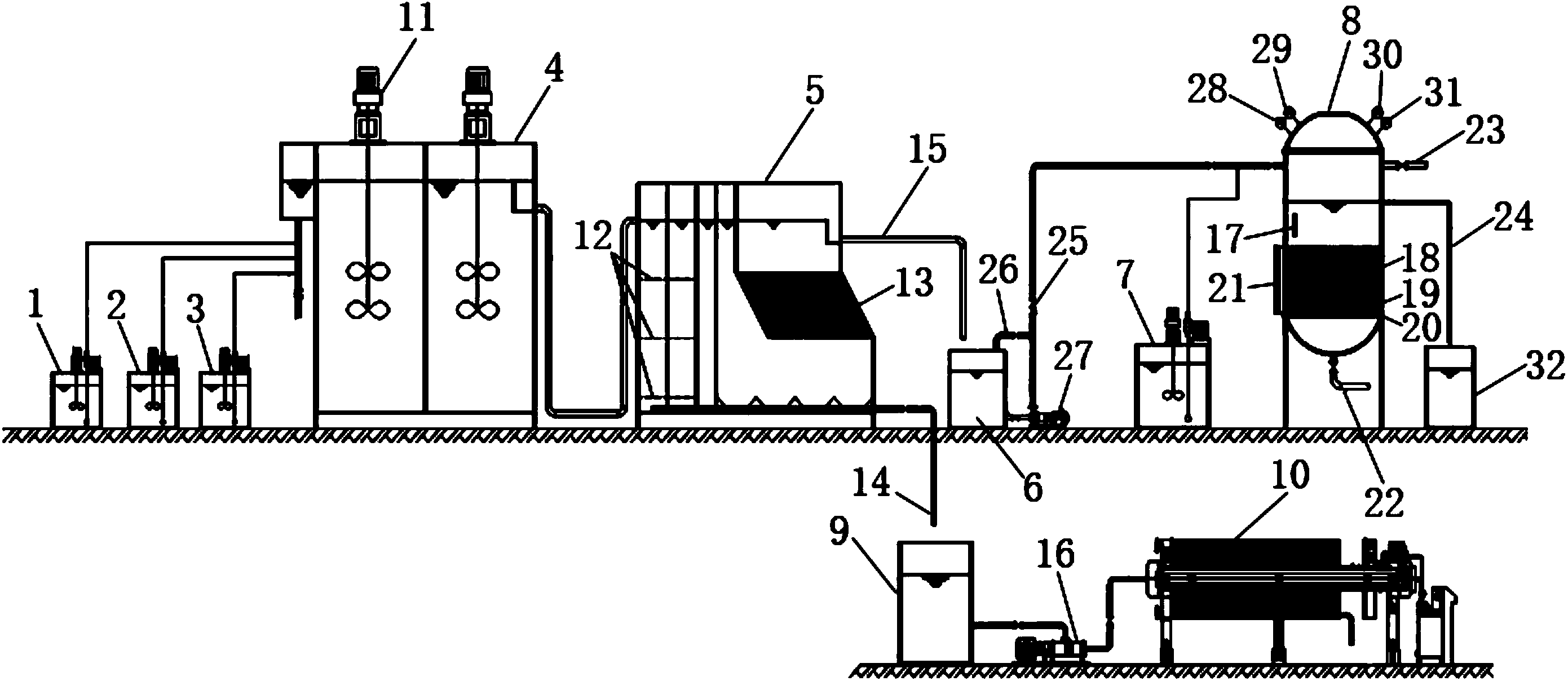

本發明解決這一技術問題所采用的技術方案是提供一種高氨氮高有機物廢水資源化處理的裝置,包括MgCl2·6H2O溶料池、Na2HPO4·12H2O溶料池、堿液溶料池、反應池、沉淀池、高有機物廢水儲池、H2O2溶料池、活性炭自生——再生反應器、集泥池、壓濾機,所述反應池與輸送高氨氮高有機物廢水的管道相連,所述MgCl2·6H2O溶料池、Na2HPO4·12H2O溶料池和堿液溶料池分別通過投料泵與反應池連通,所述反應池頂部安裝有若干攪拌機,反應池的出水口與沉淀池的進水口相連,所述沉淀池內部、進水口一側設置為豎井結構,所述豎井結構中水平安裝有若干層網隔,所述沉淀池內部、相對進水口一側的中部位置設有沉淀斜板,沉淀池的底部與排泥管連通,所述排泥管的排泥口位于集泥池上方,所述集泥池通過輸送泵向壓濾機輸泥,所述沉淀池的排液管設置于沉淀斜板以上,所述排液管的出水口位于高有機物廢水儲池上方,所述高有機物廢水儲池通過輸水泵與活性炭自生——再生反應器的上部連通,所述H2O2溶料池通過投料泵與活性炭自生——再生反應器的上部連通,所述活性炭自生——再生反應器通過加熱器進行加熱,活性炭自生——再生反應器內部、靠近下部的位置自上而下依次填充有顆;钚蕴课酱、礫石承托層和濾板,所述活性炭自生——再生反應器的底部與排水管連通、上部設有釋氣管和溢流管,所述釋氣管設置于溢流管以上的位置。
作為本發明一種優選的實施方式,所述集泥池與壓濾機之間的輸送泵采用螺桿泵。
作為本發明另一種優選的實施方式,所述壓濾機采用板框壓濾機。
作為本發明另一種優選的實施方式,所述輸水泵與活性炭自生——再生反應器之間的管道上安裝有止回閥,所述止回閥與輸水泵之間的管道上設有回流管,所述回流管的出水口位于高有機物廢水儲池上方。
作為本發明另一種優選的實施方式,所述活性炭自生——再生反應器的側壁設有填料孔,所述填料孔的設置位置與活性炭自生——再生反應器中的顆;钚蕴课酱埠偷[石承托層的位置相對應,所述活性炭自生——再生反應器頂部設有溫度傳感器、溫度報警器、壓力傳感器和壓力報警器。
作為本發明另一種優選的實施方式,所述顆;钚蕴课酱驳暮穸葹0.8~1.0m,活性炭顆粒的粒徑為1.5~1.8mm,所述礫石承托層的厚度為0.15~0.2m,礫石的粒徑為10~15mm。
作為本發明另一種優選的實施方式,所述濾板上設有均布的直徑為5mm的透水孔。
有益效果
在本發明方法中,先通過向調堿的高氨氮高有機物廢水中投加MgCl2·6H2O和Na2HPO4·12H2O反應生成MgNH4PO4·6H2O鳥糞石沉淀,對MgNH4PO4·6H2O鳥糞石沉淀進行脫水處理從而得到優質的緩釋肥料,一方面除去了廢水中的氨氮,另一方面實現了廢水中氨氮的資源化回收利用;再將高有機物廢水注入活性炭自生——再生反應器,活性炭自生——再生反應器內部裝填顆;钚蕴课酱,能夠?qū)U水中的難降解有機物進行吸附,再通過H2O2的濕式氧化反應和水熱炭化的雙重作用下使得顆粒活性炭得到自生和再生,一方面實現了對廢水中的有機物的處理,另一方面實現了顆;钚蕴康脑蛔陨驮偕Ч,大量減少顆;钚蕴渴褂昧浚档土藦U水處理的成本。
在本發明裝置中,主要包括反應池、沉淀池、壓濾機和活性炭自生——再生反應器等設備,通過反應池先對高氨氮高有機物廢水進行調堿,再與MgCl2·6H2O和Na2HPO4·12H2O混合并反應生成MgNH4PO4·6H2O鳥糞石,通過沉淀池對廢水中的MgNH4PO4·6H2O鳥糞石進行沉淀,其中沉泥通過輸送至壓濾機進行脫水,獲得MgNH4PO4·6H2O鳥糞石緩釋肥料,從而將廢水中的氨氮轉化為可再利用的肥料,另外的高有機物廢水流入至高有機物廢水儲池進行緩存,高有機物廢水再注入活性炭自生——再生反應器進行活性炭吸附和高溫反應,實現對廢水中難降解有機物的除去和顆;钚蕴康脑蛔陨c再生,從而實現了廢水中的難降解有機物的處理且處理成本低。
