申請日2016.05.09

　　公開(公告)日2016.06.29

　　IPC分類號C02F3/30; C02F3/34; C02F101/30

　　摘要

　　本發明涉及一種適用于中、高濃度有機廢水的生物處理系統及其水處理方法，屬于水處理技術領域。該系統包括蓄水池、ABR厭氧折流板反應器、沼氣收集裝置和脈沖生物濾池，ABR厭氧折流板反應器包括多個串聯連通、允許廢水逐個流經的格室。脈沖生物濾池的上部容積有生物轉盤功能，下部容積屬于淹沒式生物濾池，因此脈沖生物濾從上到下分別形成了好氧，兼氧和缺氧微生物聚居區。運行時循環水全程通過各生物聚居區，因而綜合了各種微生物對污水的凈化功能。脈沖生物濾池運行時可為相應格室提供10～20m/h上升流速的脈沖水量，對格室內的水體產生攪動。本發明系統可達到IC反應器高效凈化的功能，且投資低，運行費低，調整范圍廣，使用靈活。

　　權利要求書

　　1.一種適用于中、高濃度有機廢水的生物處理系統，其特征在于，包括蓄水池、ABR厭氧折流板反應器、沼氣收集裝置和脈沖生物濾池，ABR厭氧折流板反應器包括多個串聯連通、允許廢水逐個流經的格室;每個格室的頂部均與沼氣收集裝置相連通;

　　蓄水池的出水口通過帶有進水水泵的管道與ABR厭氧折流板反應器第一個格室的入水口相連;

　　ABR厭氧折流板反應器的每個格室底部均安裝有布水管網;在布水管網上安裝有用于固定彈性生物填料的鋼筋支架;每個格室內均設有彈性生物填料，彈性生物填料的一端與鋼筋支架相連，另一端連接有浮球;ABR厭氧折流板反應器最后一個格室的頂部固定有液位控制器;

　　每個ABR厭氧折流板反應器格室的正上方設有一個脈沖生物濾池，每個脈沖生物濾池的底部均安裝有排水管網;每個格室的布水管網分別通過管道與其正上方脈沖生物濾池的排水管網相連通，同時每個脈沖生物濾池的上部分別通過帶有循環水泵的管道與其正下方的格室的相連通;出水管連接在最后一個格室正上方的脈沖生物濾池的下部;

　　每個脈沖生物濾池的上部均設有脈沖控制儀;脈沖生物濾池內裝填有生物填料。

　　2.根據權利要求1所述的適用于中、高濃度有機廢水的生物處理系統，其特征在于，所述的沼氣收集裝置上的沼氣出口管上設有水封器。

　　3.根據權利要求1所述的適用于中、高濃度有機廢水的生物處理系統，其特征在于，脈沖生物濾池內上部1/5-1/4的生物填料為活性炭。

　　4.根據權利要求1所述的適用于中、高濃度有機廢水的生物處理系統，其特征在于，包括蓄水池、ABR厭氧折流板反應器、沼氣收集裝置和脈沖生物濾池，ABR厭氧折流板反應器包括4個格室，即第一厭氧格室、第二厭氧格室、第三厭氧格室和第四厭氧格室;4個格室的頂部均與沼氣收集裝置相連通;

　　第一厭氧格室的上部設有進水口;

　　蓄水池的出水口通過帶有進水水泵的管道與第一厭氧格室上部的進水口相連;

　　第一厭氧格室的底部、第二厭氧格室的底部、第三厭氧格室的底部和第四厭氧格室的底部均安裝有布水管網;在布水管網上安裝有用于固定彈性生物填料的鋼筋支架;每個格室內均設有彈性生物填料，彈性生物填料的一端與鋼筋支架相連，另一端連接有浮球;

　　第一厭氧格室的正上方設有第一脈沖生物濾池，第二厭氧格室的正上方設有第二脈沖生物濾池，第三厭氧格室的正上方設有第三脈沖生物濾池，第四厭氧格室的正上方設有第四脈沖生物濾池，

　　第四厭氧格室內的頂部固定有液位控制器;

　　第一脈沖生物濾池的底部、第二脈沖生物濾池的底部、第三脈沖生物濾池的底部和第四脈沖生物濾池的底部均安裝有排水管網;

　　每個格室內的布水管網分別通過管道與該格室正上方的脈沖生物濾池內的排水管網相連;

　　每個脈沖生物濾池的上部分別通過帶有循環水泵的管道與其正下方的格室的相連通;

　　每個脈沖生物濾池的上部設有一個脈沖控制儀，且每個脈沖生物濾池內填充有生物填料。

　　5.一種適用于中、高濃度有機廢水的水處理方法，采用權利要求1-4任意一項適用于中、高濃度有機廢水的生物處理系統，其特征在于，包括如下步驟：

　　步驟(1)，有機廢水進入蓄水池中蓄水，當蓄水池滿時，將蓄水池中的水通過進水水泵從ABR厭氧折流板反應器的入水口排入ABR厭氧折流板反應器第一個格室中;然后廢水逐個流經的各個格室;

　　步驟(2)，當?shù)谝粋�(gè)格室水滿的時候，啟動與第一個格室相連的循環水泵，將水通過循環水泵從第一格室抽入到與第一個格室相連的脈沖生物濾池中，當脈沖生物濾池水滿時，關閉循環水泵;同時處于第一個格室正上方的脈沖生物濾池中的脈沖控制器控制該脈沖生物濾池中的水進行虹吸式脈沖，從該脈沖生物濾池的排水管網進水，從第一個格室的布水管網出水;控制脈沖水量為該脈沖生物濾池容積的1/5-1/4;

　　當?shù)诙�個格室水滿的時候，啟動與第二個格室相連的循環水泵，將水通過循環水泵從第二格室抽入到與第二個格室相連的脈沖生物濾池中，當脈沖生物濾池水滿時，關閉循環水泵;同時處于第二個格室正上方的脈沖生物濾池中的脈沖控制器控制該脈沖生物濾池中的水進行虹吸式脈沖，從該脈沖生物濾池的排水管網進水，從第二個格室的布水管網出水;控制脈沖水量為該脈沖生物濾池容積的1/5-1/4;

　　其它格室的水處理方法與第一個格室的水處理方法相同;

　　當液位控制器監測到最后一個格室內的水滿，且與最后一個格室相連的脈沖生物濾池中水也被循環水泵注滿時，控制從與最后一個格室相連的脈沖生物濾池的出水口出水;

　　水處理過程中產生的沼氣直接進入沼氣收集裝置中。

　　說明書

　　一種適用于中、高濃度有機廢水的生物處理系統及其水處理方法

　　技術領域

　　本發明屬于水處理技術領域，具體涉及一種適用于中、高濃度有機廢水的生物處理系統及其水處理方法。

　　背景技術

　　現有中、高濃度有機廢水的處理前端皆以厭氧生物反應器為主，尤以高效UASB和IC反應器為首選，但是該兩型生物反應器存在：

　　(1)顆粒球形生物污泥的種源難找，并且污泥培養麻煩，這些都是這兩型生物反應器運行成功和效率高低的關鍵;

　　(2)IC反應器相當于兩套UASB反應器上下重疊串聯組合而成，高度較大，一般達到12～20m以上，土建施工困難，成套設備均為鋼結構，所以不僅成本很高，而且制造、運輸、安裝都較為困難，這些缺點抵消了其效率高電耗低的優勢，因而難普及。

　　普通厭氧生物反應器則存在水泵循環回流能耗高，處理效率不夠高，有生物填料堵塞之慮的問題。

　　因此如何克服現有技術的不足是目前水處理技術領域亟需解決的問題。

　　發明內容

　　本發明的目的是為了解決現有技術的不足，提供一種適用于中、高濃度有機廢水的生物處理系統及其水處理方法，該系統施工簡單，投資低，運行費低，且管理簡易，同時，采用本發明系統處理中、高濃度有機廢水，效率較高，處理效果好，調節范圍廣，易于推廣應用。

　　為實現上述目的，本發明采用的技術方案如下：

　　一種適用于中、高濃度有機廢水的生物處理系統，包括蓄水池、ABR厭氧折流板反應器、沼氣收集裝置和脈沖生物濾池，ABR厭氧折流板反應器包括多個串聯連通、允許廢水逐個流經的格室;每個格室的頂部均與沼氣收集裝置相連通;

　　蓄水池的出水口通過帶有進水水泵的管道與ABR厭氧折流板反應器第一個格室的入水口相連;

　　ABR厭氧折流板反應器的每個格室底部均安裝有布水管網;在布水管網上安裝有用于固定彈性生物填料的鋼筋支架;每個格室內均設有彈性生物填料，彈性生物填料的一端與鋼筋支架相連，另一端連接有浮球;ABR厭氧折流板反應器最后一個格室的頂部固定有液位控制器;

　　每個ABR厭氧折流板反應器格室的正上方設有一個脈沖生物濾池，每個脈沖生物濾池的底部均安裝有排水管網;每個格室的布水管網分別通過管道與其正上方脈沖生物濾池的排水管網相連通，同時每個脈沖生物濾池的上部分別通過帶有循環水泵的管道與其正下方的格室的相連通;出水管連接在最后一個格室正上方的脈沖生物濾池的下部;

　　每個脈沖生物濾池的上部均設有脈沖控制儀;脈沖生物濾池內裝填有生物填料。

　　進一步，優選的是所述的沼氣收集裝置上的沼氣出口管上設有水封器。

　　進一步，優選的是脈沖生物濾池內上部1/5-1/4的生物填料為活性炭，其余部分的生物填料沒有特殊要求，可根據實際情況自由選擇�；钚蕴績�(yōu)選為長度為10-15mm、直徑為4-5mm的圓柱體顆粒，但不限于此;

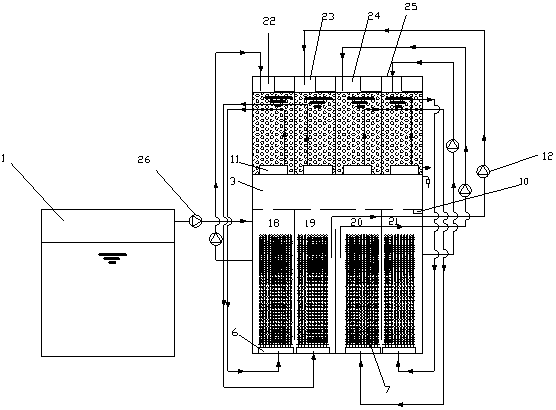

　　進一步，優選的是包括蓄水池、ABR厭氧折流板反應器、沼氣收集裝置和脈沖生物濾池，ABR厭氧折流板反應器包括4個格室，即第一厭氧格室、第二厭氧格室、第三厭氧格室和第四厭氧格室;4個格室的頂部均與沼氣收集裝置相連通;

　　第一厭氧格室的上部設有進水口;

　　蓄水池的出水口通過帶有進水水泵的管道與第一厭氧格室上部的進水口相連;

　　第一厭氧格室的底部、第二厭氧格室的底部、第三厭氧格室的底部和第四厭氧格室的底部均安裝有布水管網;在布水管網上安裝有用于固定彈性生物填料的鋼筋支架;每個格室內均設有彈性生物填料，彈性生物填料的一端與鋼筋支架相連，另一端連接有浮球;

　　第一厭氧格室的正上方設有第一脈沖生物濾池，第二厭氧格室的正上方設有第二脈沖生物濾池，第三厭氧格室的正上方設有第三脈沖生物濾池，第四厭氧格室的正上方設有第四脈沖生物濾池，

　　第四厭氧格室內的頂部固定有液位控制器;

　　第一脈沖生物濾池的底部、第二脈沖生物濾池的底部、第三脈沖生物濾池的底部和第四脈沖生物濾池的底部均安裝有排水管網;

　　每個格室內的布水管網分別通過管道與該格室正上方的脈沖生物濾池內的排水管網相連;

　　每個脈沖生物濾池的上部分別通過帶有循環水泵的管道與其正下方的格室相連通;

　　每個脈沖生物濾池的上部設有一個脈沖控制儀，且每個脈沖生物濾池內填充有生物填料。

　　一種適用于中、高濃度有機廢水的水處理方法，采用上述適用于中、高濃度有機廢水的生物處理系統，包括如下步驟：

　　步驟(1)，有機廢水進入蓄水池中蓄水，當蓄水池滿時，將蓄水池中的水通過進水水泵從ABR厭氧折流板反應器的入水口排入ABR厭氧折流板反應器中;然后廢水逐個流經的各個格室;

　　步驟(2)，當?shù)谝粋�(gè)格室水滿的時候，啟動與第一個格室相連的循環水泵，將水通過循環水泵從第一格室抽入到與第一個格室相連的脈沖生物濾池中，當脈沖生物濾池水滿時，關閉循環水泵;同時處于第一個格室正上方的脈沖生物濾池中的脈沖控制器控制該脈沖生物濾池中的水進行虹吸式脈沖，從該脈沖生物濾池的排水管網進水，從第一個格室的布水管網出水;控制脈沖水量為該脈沖生物濾池容積的1/5-1/4;

　　當?shù)诙�個格室水滿的時候，啟動與第二個格室相連的循環水泵，將水通過循環水泵從第二格室抽入到與第二個格室相連的脈沖生物濾池中，當脈沖生物濾池水滿時，關閉循環水泵;同時處于第二個格室正上方的脈沖生物濾池中的脈沖控制器控制該脈沖生物濾池中的水進行虹吸式脈沖，從該脈沖生物濾池的排水管網進水，從第二個格室的布水管網出水;控制脈沖水量為該脈沖生物濾池容積的1/5-1/4;

　　其它格室的水處理方法與第一個格室的水處理方法相同;

　　當液位控制器監測到最后一個格室內的水滿，且與最后一個格室相連的脈沖生物濾池中水也被循環水泵注滿時，控制從與最后一個格室相連的脈沖生物濾池的出水口出水，排入后續處理系統達標外排或回用;

　　水處理過程中產生的沼氣直接進入沼氣收集裝置中。

　　本發明ABR厭氧折流板反應器為密封池;脈沖生物濾池頂部敞開。

　　本發明脈沖控制儀用于控制水的虹吸式脈沖;液位控制器用于控制本發明系統的排水，即當液位控制器監測到最后一個格室內的水滿，且與最后一個格室相連的脈沖生物濾池中水也被循環水泵注滿時，控制與最后一個格室相連的脈沖生物濾池的出水口進行出水。

　　本發明的如下特點;

　　1)本發明生物處理系統的ABR厭氧折流反應器用鋼混結構現場建設，高度不超過6m，可埋地、半埋地或建在地面上。

　　2)脈沖生物濾池可鋼混結構現場建設或用予制鋼結構成品，也可用玻璃鋼、不銹鋼配件現場組裝。

　　3)本發明采用生物膜法其掛膜容易，剩余污泥量少，生物填料不會堵塞。

　　4)由于脈沖生物濾池反復運行在加水(排氣)-排水(進氣)-間歇的循環過程中，脈沖生物濾池的上部1/5-1/4容積生物填料(生物膜)與污水和空氣反復接觸類似生物轉盤運行方式，屬好氧生物處理。而其余容積經常被污水淹沒屬于淹沒式生物濾池。所以本發明系統內的微生物群落從上到下分別為好氧、兼氧和缺氧微生物的聚集區。本發明運行時，循環水全程通過各生物聚居區，因而綜合了各種微生物對污水的凈化功能。

　　5)由于脈沖生物濾池瞬時大流量出水的攪動，提高ABR厭氧折流板反應器生化效率，減小了循環水泵的功率消耗。

　　6)脈沖水瞬時流量很大，可達到循環水泵正常流量的8～10倍，可在格室內產生10～20m/h的上升水流速，充分?jǐn)噭?dòng)該格室水體，這和高效IC反應器回流水功能相當，但是本發明有廣泛的調節余地。

　　7)本發明系統循環水泵的循環水總量可達到日處理量的8～10倍(按經濟運行條件選泵)，循環水反復通過四組好氧、兼氧、缺氧和厭氧微生物聚居區，可綜合各種微生物的凈化功能提高處理效率。

　　8)本發明脈沖生物濾池進氣總量等于循環水總量，最高水/氣(V/V)，可達到1/8～1/10。而且是微生物直接與空氣接觸，可充分吸收氧氣，提高氧利用率。

　　9)本發明系統采用液位-時間程序控制(繼電器-交流接觸器元件)構造簡單，操作人員易學、易會、容易掌握維修方便，比PLC節省成本和維修費;

　　本發明與現有技術相比，其有益效果為：

　　本發明系統使用的生物填料掛膜容易，沒有污泥流失和被堵塞之慮，而且投資低、運行費低、使用靈活。

　　本發明系統采用簡單技術措施和低成本投入達到高效IC反應器的效果。本發明系統及水處理方法容易推廣普及，電耗遠低于有循環回流的厭氧濾池和流化床工藝系統。

　　本發明系統處理投資僅為相似水質、水量IC系統的60～70%;

　　本發明系統大小可調，處理量可調節，靈活性高，施工簡單，而IC反應器施工困難，且大小不可調，靈活性較低。

　　本發明系統適用性廣，尤其適用于資本較少、需要處理中、高濃度有機廢水的廠家。
