申請日2016.05.09

　　公開(公告)日2016.07.06

　　IPC分類號F16K11/074; F16K27/04; C02F1/42; C02F5/00

　　摘要

　　本發明公開了一種帶有再生劑供給裝置的軟化閥及其水處理設備，包括閥體上設有溶解包進水孔和再生劑進入孔對應地與閥體直接或分離連接的溶解包的內腔相通;其中，溶解包進水孔與內閥片的端面第一水孔連通;再生劑進入孔與閥體下布水孔連通。工作中，在溶解包進水孔連續進水的壓力推動下，將溶解包內腔置有的再生劑顆粒溶解稀釋成液體，并源源不斷地從再生劑進入孔進入罐體內對濾料進行置換再生，明顯提高了對濾料進行置換再生的穩定性和對水處理軟化的質量。通過將溶解包與閥體連為一體，消除了現有技術中在閥體上連有射流噴嘴和進水閥，以及在閥體外分體設有鹽水罐的不足，實現了設備結構緊湊，體積小，有效地降低了生產成本和使用免維護。

　　權利要求書

　　1.一種帶有再生劑供給裝置的軟化閥，包括閥體芯腔的底面對合連有的內、外閥片，以及通過控制桿連接的外閥片的端面水孔相對內閥片的端面水孔可轉位地連通，還包括內閥片的端面水孔經閥體內各自設有的流道對應與閥體水孔相通;其特征在于：在閥體上設有溶解包進水孔和再生劑進入孔，所述溶解包進水孔和再生劑進入孔分別與閥體直接或分離連接的溶解包的內腔相通;其中，溶解包進水孔通過閥體內進水流道與內閥片的端面第一水孔連通;再生劑進入孔通過閥體內再生劑進入流道與閥體下布水孔連通。

　　2.如權利要求1所述的帶有再生劑供給裝置的軟化閥，其特征在于：在所述閥體的上端直接連有溶解包，所述溶解包進水孔位于溶解包內腔的底部;所述再生劑進入孔靠近溶解包內腔的頂部。

　　3.如權利要求1所述的帶有再生劑供給裝置的軟化閥，其特征在于：在所述閥體旁邊分離設有溶解包，所述溶解包進水孔、再生劑進入孔分別通過管路連接對應與溶解包內腔的進水端、再生劑進入端相通。

　　4.如權利要求1或2或3所述的帶有再生劑供給裝置的軟化閥，其特征在于：當進行工位一時，所述外閥片的端面第三水孔相對內閥片的端面第一水孔轉位連通;外閥片的端面第四水孔相對內閥片的端面第五、第六水孔轉位連通，并通過閥體內各自流道對應與閥體上布水孔、排污水孔連通。

　　5.如權利要求4所述的帶有再生劑供給裝置的軟化閥，其特征在于：當進行工位二時，所述外閥片的端面第三水孔相對內閥片的端面第五水孔轉位連通;外閥片的端面第四水孔相對內閥片的端面第二、第七水孔轉位連通，并通過閥體內各自流道對應與閥體下布水孔、出水孔連通。

　　6.如權利要求5所述的帶有再生劑供給裝置的軟化閥，其特征在于：當進行工位三時，所述外閥片的端面第三水孔相對內閥片的端面第五水孔轉位連通;外閥片的端面第四水孔相對內閥片的端面第二、第六水孔轉位連通，并通過閥體內各自流道對應與閥體下布水孔、排污水孔連通。

　　7.如權利要求6所述的帶有再生劑供給裝置的軟化閥，其特征在于：當進行工位四時，所述外閥片的端面第三水孔相對內閥片的端面第二水孔轉位連通;外閥片的端面第四水孔相對內閥片的端面第五、第六水孔轉位連通，并通過閥體內各自流道對應與閥體上布水孔、排污水孔連通。

　　8.采用權利要求1至7中任一項所述的帶有再生劑供給裝置的軟化閥的水處理設備，其特征在于：在所述溶解包的內腔置有再生劑;將閥體上、下布水孔對應連有的上、下布水器置于罐體內腔;在所述罐體內腔置有濾料。

　　9.如權利要求8所述的水處理設備，其特征在于：所述濾料是陽樹脂、陰樹脂和活性炭的其中一種。

　　10.如權利要求8所述的水處理設備，其特征在于：所述再生劑是食鹽、氫氧化鈉和消毒劑的顆粒的其中一種。

　　說明書

　　帶有再生劑供給裝置的軟化閥及其水處理設備

　　技術領域

　　本發明涉及水處理設施;具體涉及一種帶有再生劑供給裝置的軟化閥及其水處理設備。

　　背景技術

　　現有技術的水處理軟化閥，其結構通常是在閥體內安裝射流噴嘴，在位于射流噴嘴的閥體支路流道上連有輸水管，并通過該輸水管連接的進水閥與閥體外分體設有的鹽水罐相通。如中國實用新型專利(專利號：200420062895.3)的說明書第5頁披露的內容：“當需要吸鹽再生時，部分水流會經過支路流道流到水處理罐，此過程的水流需經過射流噴嘴射流，產生負壓，鹽水從鹽水罐中通過進水閥經鹽水進口吸入支路流道，流到水處理罐中，......鹽水罐的水位下降到設定處，進水閥會關閉”。以實現對水處理罐體內的濾料進行置換再生。存在不足：一是受外界進水壓力大小地變化，通過所述射流噴嘴產生引射吸力從鹽水罐吸出鹽水的流量大小也有較大地變化，直接降低了對水處理罐體內濾料進行置換再生的穩定性和對水處理軟化的質量。二是為滿足水處理的工作需要，確保置于所述鹽水罐內的鹽通過水稀釋溶化充分，所述鹽水罐的體積做的較大，以及在所述閥體上連有射流噴嘴和通過輸水管連接的進水閥，使水處理軟化閥及其設備結構復雜，體積龐大，明顯增加了生產成本。三是在使用過程中，所述射流噴嘴和進水閥容易堵塞影響工作，需要人們進行維護。

　　發明內容

　　針對上述現有技術存在的不足，本發明的目的在于提供一種帶有再生劑供給裝置的軟化閥及其水處理設備，旨在提高水處理軟化的質量，以及實現設備結構緊湊，體積小，達到降低生產成本和使用的免維護。

　　為實現上述目的，本發明的技術方案是這樣實現的，這種帶有再生劑供給裝置的軟化閥，包括閥體芯腔的底面對合連有的內、外閥片，以及通過控制桿連接的外閥片的端面水孔相對內閥片的端面水孔可轉位地連通，還包括內閥片的端面水孔經閥體內各自設有的流道對應與閥體水孔相通;它是在閥體上設有溶解包進水孔和再生劑進入孔，所述溶解包進水孔和再生劑進入孔分別與閥體直接或分離連接的溶解包的內腔相通;其中，溶解包進水孔通過閥體內進水流道與內閥片的端面第一水孔連通;再生劑進入孔通過閥體內再生劑進入流道與閥體下布水孔連通。

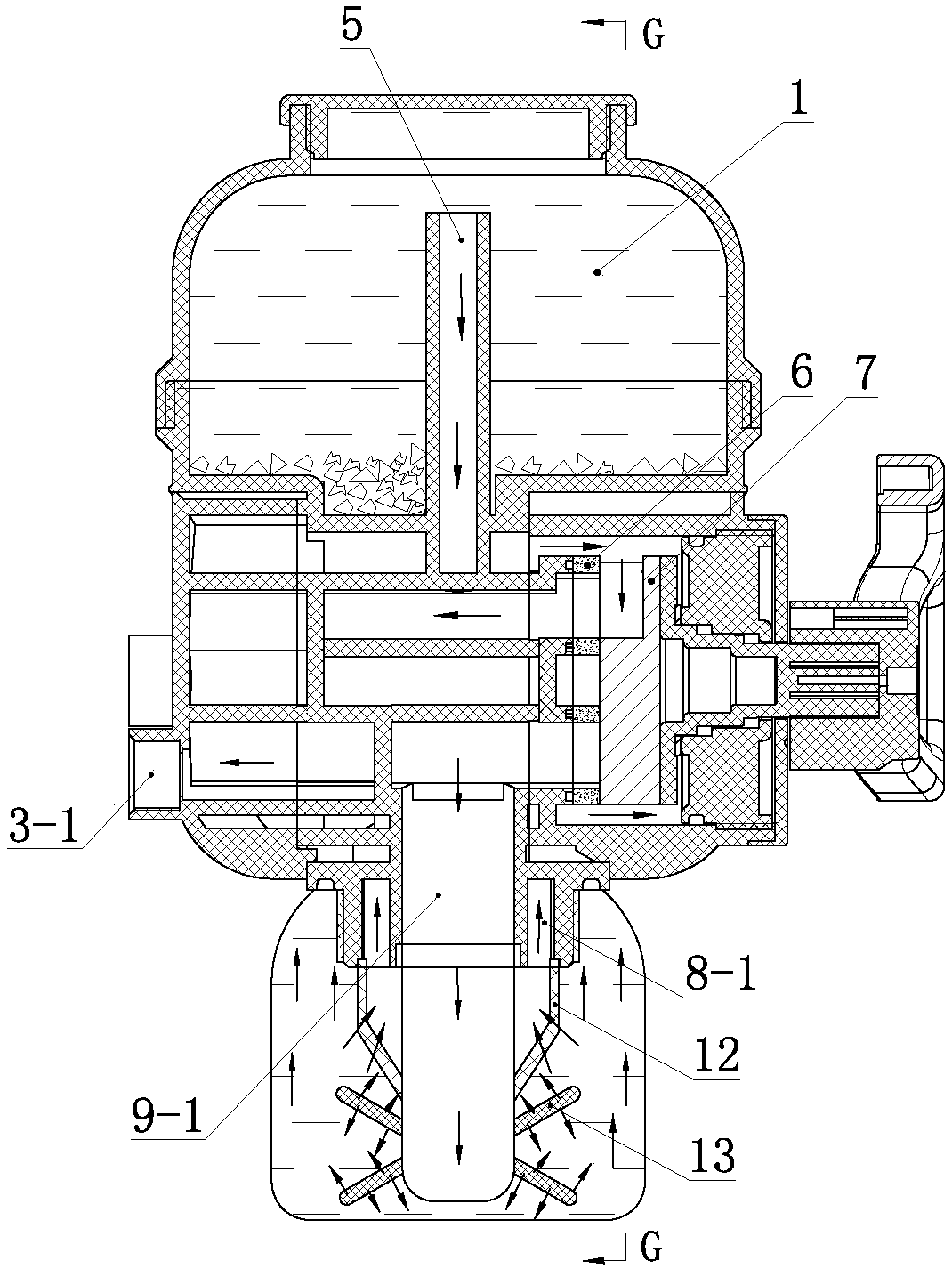

　　優選地，在所述閥體的上端直接連有溶解包，所述溶解包進水孔位于溶解包內腔的底部;所述再生劑進入孔靠近溶解包內腔的頂部。

　　優選地，在所述閥體旁邊分離設有溶解包，所述溶解包進水孔、再生劑進入孔分別通過管路連接對應與溶解包內腔的進水端、再生劑進入端相通。

　　優選地，當進行工位一時，所述外閥片的端面第三水孔相對內閥片的端面第一水孔轉位連通;外閥片的端面第四水孔相對內閥片的端面第五、第六水孔轉位連通，并通過閥體內各自流道對應與閥體上布水孔、排污水孔連通。

　　優選地，當進行工位二時，所述外閥片的端面第三水孔相對內閥片的端面第五水孔轉位連通;外閥片的端面第四水孔相對內閥片的端面第二、第七水孔轉位連通，并通過閥體內各自流道對應與閥體下布水孔、出水孔連通。

　　優選地，當進行工位三時，所述外閥片的端面第三水孔相對內閥片的端面第五水孔轉位連通;外閥片的端面第四水孔相對內閥片的端面第二、第六水孔轉位連通，并通過閥體內各自流道對應與閥體下布水孔、排污水孔連通。

　　優選地，當進行工位四時，所述外閥片的端面第三水孔相對內閥片的端面第二水孔轉位連通;外閥片的端面第四水孔相對內閥片的端面第五、第六水孔轉位連通，并通過閥體內各自流道對應與閥體上布水孔、排污水孔連通。

　　采用上述帶有再生劑供給裝置的軟化閥的水處理設備，它是在所述溶解包的內腔置有再生劑;將閥體上、下布水孔對應連有的上、下布水器置于罐體內腔;在所述罐體內腔置有濾料。

　　優選地，所述濾料是陽樹脂、陰樹脂和活性炭的其中一種。

　　優選地，所述再生劑是食鹽、氫氧化鈉和消毒劑的顆粒的其中一種。

　　本發明帶有再生劑供給裝置的軟化閥及其水處理設備通過采取上述結構，工作中，在溶解包進水孔連續進水的壓力推動下，將溶解包內腔置有的再生劑顆粒溶解稀釋成液體，源源不斷地從再生劑進入孔經閥體內再生劑進入流道進入水處理罐體內對濾料進行置換再生，明顯提高了對濾料進行置換再生的穩定性和對水處理軟化的質量。通過將溶解包與閥體連為一體，消除了現有技術中在閥體上連有射流噴嘴和進水閥，以及在閥體外分體設有鹽水罐的不足，實現了設備結構緊湊，體積小，有效地降低了生產成本和使用免維護。
