申請日2016.05.31

　　公開(公告)日2016.11.09

　　IPC分類號C02F9/14

　　摘要

　　本發明公開一種廁所廢水處理系統，包括上流式厭氧污泥床反應器與微藻光生物反應器;上流式厭氧污泥床反應器自下而上為反應區、沉淀區、三相分離器;上流式厭氧污泥床反應器與微藻光生物反應器通過折流管相連;微藻光生物反應器器壁為中空夾層的密封材料;微藻光生物反應器頂部設置有進料口與透氣口、底部設有微藻回收出料口;微藻光生物反應器內有多塊豎直放置的導光板，將微藻光生物反應器分隔成若干個串聯的降流區與升流區，微藻光生物反應器右側上部設有擋流板與總排口。本發明結構簡單、緊湊，基建成本低，在產甲烷的同時利用廢水中的氮磷培養微藻，兼具能源和資源雙回收。

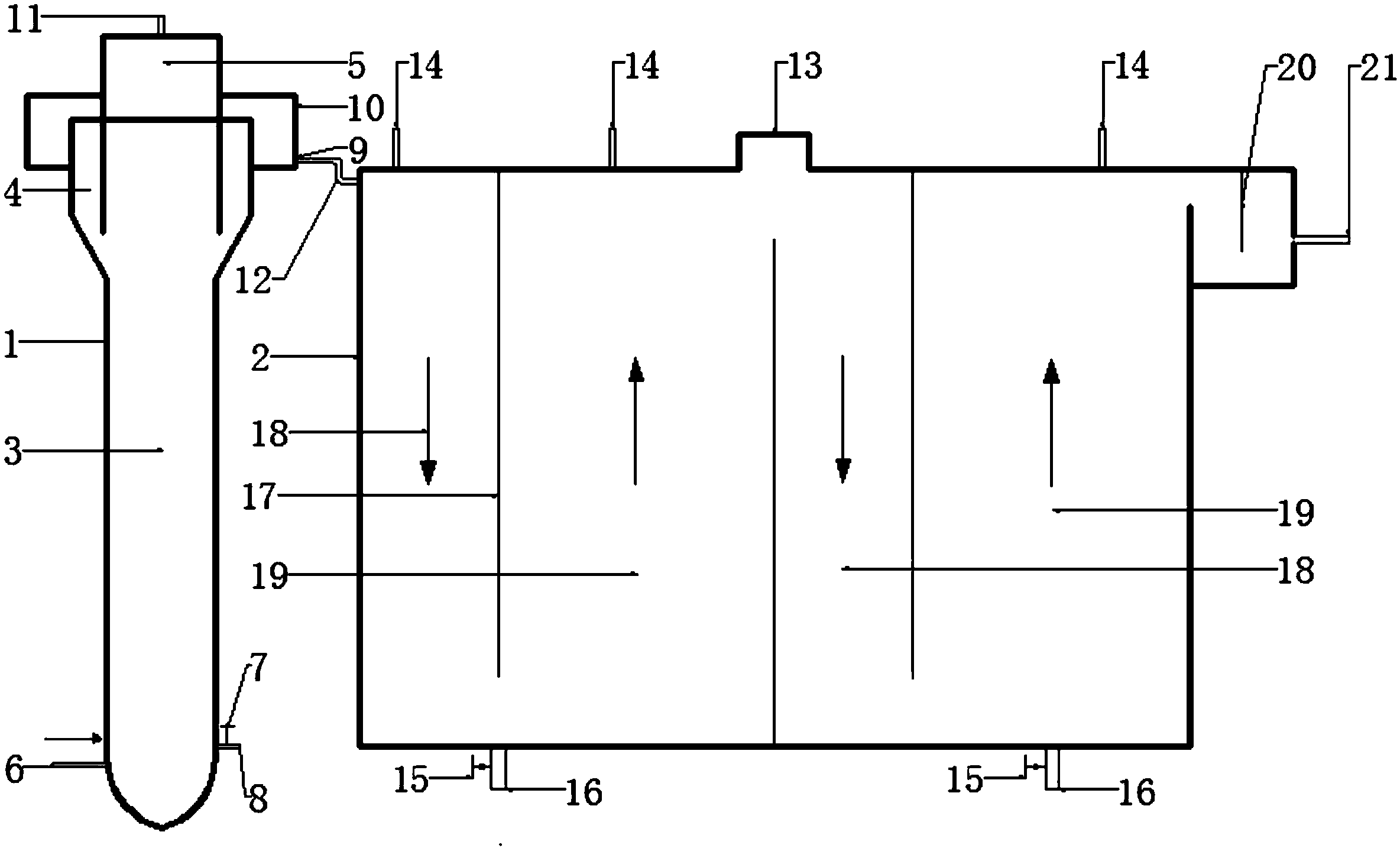

　　摘要附圖



　　權利要求書

　　1.一種廁所廢水處理系統，包括上流式厭氧污泥床反應器與微藻光生物反應器，其特征在于：所述的上流式厭氧污泥床反應器與所述的微藻光生物反應器管路連接，所述的上流式厭氧污泥床反應器自下而上為反應區、沉淀區和設有三相分離器的三相分離區，所述的反應區的底部設有進水管和帶有控制閥的排泥口;所述的上流式厭氧污泥床反應器內腔填充厭氧顆粒污泥;所述的沉淀區與所述的微藻光生物反應器管路連通;所述三相分離器的頂部設有排氣口;所述的微藻光生物反應器頂部設有進料口與透氣口、底部設有帶控制閥門的微藻回收出料口;微藻光生物反應器內腔由多塊豎直的導光板分割成水平方向排布的獨立子腔，相鄰子腔之間留有用于連通的間隙，相鄰的間隙錯位排列，所述的子腔通過錯位的間隙交替排列的間隙形成升流區與降流區交替串聯的流路;微藻光生物反應器出液口處的子腔配有總排液口。

　　2.如權利要求1所述的一種廁所廢水處理系統，其特征在于：所述的上流式厭氧污泥床反應器左側底部的進水為廁所廢水，內部填充厭氧顆粒污泥;所述的沉淀區的外圍設有溢流堰，并且溢流堰底部設有出水口，所述的沉淀區的出水口通過折流管與所述的微藻光反應器最前端子腔的進液口連通。

　　3.如權利要求1所述的一種廁所廢水處理系統，其特征在于：微藻光反應器最前端的第一塊導光板上端與反應器頂部連接，下端與反應器本體底部留有空隙;第二塊導光板下端與反應器底部連接，上端與反應器頂部留有空隙，依次類推，直至位于微藻光反應器最末端的最后一塊導光板上端與反應器頂部連接，下端與反應器留有空隙， 保證微藻光生物反應器最前端的子腔為降流區，微藻光生物反應器最末端的子腔為升流區。

　　4.如權利要求3所述的一種廁所廢水處理系統，其特征在于：所述的微藻光生物反應器為封閉式;所述的微藻光生物反應器通過三塊與反應器內壁留有空隙的導光板分隔成兩個降流區與兩個升流區;所述的微藻光生物反應器器壁材質為低輻射玻璃。

　　5.如權利要求2所述的一種廁所廢水處理系統，其特征在于：所述的上流式厭氧污泥床反應器高度與上流式厭氧污泥床反應器中部直徑之比為6～8:1;所述的上流式厭氧污泥床反應器與微藻光生物反應器的高度之比為1.2～1.5:1。

　　6.如權利要求5所述的一種廁所廢水處理系統，其特征在于：所述的微藻光生物反應器呈長方體狀，所述的微藻光生物反應器長、寬、高之比為1.5～2：1：1;所述的微藻光生物反應器中降流區與升流區的體積比為1:1.5～2。

　　7.如權利要求6所述的一種廁所廢水處理系統，其特征在于：所述的微藻光生物反應器通過進料口投加碳酸氫鹽或碳酸鹽，所述的碳酸氫鹽或碳酸鹽為碳酸氫鈉、碳酸氫鉀、碳酸鈉、碳酸鉀的一種、兩種或多種。

　　8.如權利要求1所述的一種廁所廢水處理系統，其特征在于：每個所述的子腔頂部設置一個透氣口，并且所述的微藻光生物反應器最末端的子腔設有總排液口，并且所述的總排液口與最后的子腔之間所述的微藻光生物反應器的擋流板長度與微藻光生物反應器的高度 之比為1：7～8;所述的總排液口到微藻光生物反應器頂部的距離與微藻光生物反應器高度之比為1:8～11。

　　9.如權利要求4所述的一種廁所廢水處理系統，其特征在于：所述的導光板為聚碳酸酯材質的平板或楔形板。

　　10.如權利要求9所述的一種廁所廢水處理系統，其特征在于：所述的導光板高度與微藻光生物反應器高度之比為0.7～0.9：1。

　　說明書

　　一種廁所廢水處理系統

　　技術領域

　　本發明涉及一種廁所廢水處理系統。

　　背景技術

　　近年來，污水處理廠主要集中去除有機和無機污染物，然而，人們逐漸意識到這些有機或無機成分具有巨大的回收價值，有助于解決當前面臨的資源枯竭問題。由于城市化進程的不斷發展及節水意識的增強，人們普遍使用中水沖洗便池，廢水及排泄物隨市政管道進水污水處理廠，因而也使其中有價值的成分更難回收利用。目前，世界上主要的磷來源于磷礦石，而磷礦資源正逐漸枯竭。研究發現，家庭排放的廢水中，其40%的磷和69%的氮存在于尿液，28%的磷與13%的氮在糞便中，如果將這些磷氮資源回收利用，將產生巨大的環境與經濟效益。

　　厭氧消化技術可以高效處理廁所廢水，將其中的有機物轉化為甲烷氣體;微藻可以利用生活污水中富含的氮、磷等營養元素促進其生長，并且實現廢水處理。微藻生物質可以生產生物燃料，緩解當下化石能源短缺的難題，又可以直接作為肥料為土壤和谷物提供必要的營養物質。微藻技術也能夠?qū)崿F(xiàn)可再生生物燃料的生產以及高附加值產品的生產，具有良好的環境、能源和經濟效益。

　　另外，微藻生長的三個重要因素分別為光照、溫度和碳源。一個高效的微藻光生物反應器應能保證所有微藻細胞得到充足的光照，然而，在實際培養過程中，微藻細胞間會相互遮擋，使得入射光強度沿其傳播方向遞減，導致反應器內光分布不均，阻礙微藻的生長。為了增加微藻的產量，需要投入更多的光源以維持微藻細胞增長，明顯增加了光源投資及運行成本。溫度也是影響微藻生長的重要因子。傳統系統中，長時間強光照射會導致封閉式系統內溫度急劇升高，過高的溫度會引發微藻產量降低，甚至使其死亡。因而，若要實現微藻高效生長，必須安裝溫度控制系統，這也導致成本增加。碳源的供應也嚴重影響微藻的生長，在封閉式反應器中鼓泡通入含有二氧化碳的壓縮氣體無疑也會使成本上升;而在敞開式反應器中，雖可以無成本的利用空氣中的二氧化碳作為碳源，但反應器中的溫度無法得到控制，還極易被污染或破壞，嚴重影響整個系統的正常運行。

　　因此，有必要開發一種能夠處理廁所廢水，并將其中的能源高效回收利用，同時促進微藻生長的生物反應器系統。

　　發明內容

　　針對目前的廁所廢水處理設備存在上述問題，本發明提出了一種結構簡單、緊湊，基建成本低，在產甲烷的同時利用廢水中的氮磷培養微藻，兼具能源和資源雙回收的廁所廢水處理系統。

　　本發明所述的一種廁所廢水處理系統，包括上流式厭氧污泥床反應器與微藻光生物反應器，其特征在于：所述的上流式厭氧污泥床反應器與所述的微藻光生物反應器管路連接，所述的上流式厭氧污泥床反應器自下而上為反應區、沉淀區和設有三相分離器的三相分離區，所述的反應區的底部設有進水管和帶有控制閥的排泥口;所述的上流式厭氧污泥床反應器內腔填充厭氧顆粒污泥;所述的沉淀區與所述的微藻光生物反應器管路連通;所述三相分離器的頂部設有排氣口;所述的微藻光生物反應器頂部設有進料口與透氣口、底部設有帶控制閥門的微藻回收出料口;微藻光生物反應器內腔由多塊豎直的導光板分割成水平方向排布的獨立子腔，相鄰子腔之間留有用于連通的間隙，相鄰的間隙錯位排列，所述的子腔通過錯位的間隙交替排列的間隙形成升流區與降流區交替串聯的流路;微藻光生物反應器出液口處的子腔配有總排液口。

　　所述的上流式厭氧污泥床反應器左側底部的進水為廁所廢水，內部填充厭氧顆粒污泥;所述的沉淀區的外圍設有溢流堰，并且溢流堰底部設有出水口，所述的沉淀區的出水口通過折流管與所述的微藻光反應器最前端子腔的進液口連通。

　　微藻光反應器最前端的第一塊導光板上端與反應器頂部連接，下端與反應器本體底部留有空隙;第二塊導光板下端與反應器底部連接，上端與反應器頂部留有空隙，依次類推，直至位于微藻光反應器最末端的最后一塊導光板上端與反應器頂部連接，下端與反應器留有空隙，保證微藻光生物反應器最前端的子腔為降流區，微藻光生物反應器最末端的子腔為升流區。

　　所述的微藻光生物反應器為封閉式;所述的微藻光生物反應器通過三塊與反應器內壁留有空隙的導光板分隔成兩個降流區與兩個升流區;所述的微藻光生物反應器器壁材質為低輻射玻璃。

　　所述的上流式厭氧污泥床反應器高度與上流式厭氧污泥床反應器中部直徑之比為6～8:1;所述的上流式厭氧污泥床反應器與微藻光生物反應器的高度之比為1.2～1.5:1;

　　所述的微藻光生物反應器呈長方體狀，所述的微藻光生物反應器長、寬、高之比為1.5～2：1：1;所述的微藻光生物反應器中降流區與升流區的體積比為1:1.5～2。

　　所述的微藻光生物反應器通過進料口投加碳酸氫鹽或碳酸鹽，所述的碳酸氫鹽或碳酸鹽為碳酸氫鈉、碳酸氫鉀、碳酸鈉、碳酸鉀的一種、兩種或多種。

　　每個所述的子腔頂部設置一個透氣口，并且所述的微藻光生物反應器最末端的子腔設有總排液口，并且所述的總排液口與最后的子腔之間所述的微藻光生物反應器的擋流板長度與微藻光生物反應器的高度之比為1：7～8;所述的總排液口到微藻光生物反應器頂部的距離與微藻光生物反應器高度之比為1:8～11。

　　所述的導光板為聚碳酸酯材質的平板或楔形板。

　　所述的導光板高度與微藻光生物反應器高度之比為0.7～0.9：1。

　　一種廁所廢水處理系統中上流式厭氧污泥床反應器可由鋼筋混凝土和鋼板制作。其工作過程如下：廁所廢水由管道進入上流式厭氧污泥床反應器，含有機物、氮及磷的廢水與厭氧顆粒污泥反應，經消化處理后，上流式厭氧污泥床反應器上部的三相分離器完成氣、液、固三相的分離。其中的有機物質轉化為甲烷氣體，氣體經過三相分離器收集，通過排氣口排出并收集;厭氧顆粒污泥自動滑落至沉淀區進行下一次消化反應;消化處理后的廢水流入溢流堰，隨后經過折流管自流至微藻光生物反應器，廢水在導光板的作用下逐步通過降流區與升流區，微藻利用厭氧消化后廢水中殘留的氮、磷促進自身生長。投加到微藻光生物反應器中的碳酸氫鹽或碳酸鹽會為微藻生長提供足夠的二氧化碳，產生的氧氣通過微藻光生物反應器頂部透氣口排出。經微藻處理利用后的水流經擋流板，通過總排口排出。待微藻光生物反應器內微藻生物量達到一定濃度時，通過微藻回收出料口，將微藻收集利用。

　　本發明提供的一種廁所廢水處理系統的有益效果是：1)采用上流式厭氧污泥床反應器處理高濃度廁所廢水，利用厭氧消化工藝，將其中的有機物質轉化為沼氣生物能源。2)微藻光生物反應器處理厭氧消化處理后的廢水，一方面微藻可以高效去除廢水中高濃度的氮、磷，另一方面可以促進微藻的生長，使得氮磷資源得到充分利用。3)微藻光生物反應器采用中空結構，利于保溫;使用導光板可以避免強光照射并有效利用光能;利用碳酸氫鹽或碳酸鹽的解離平衡釋放二氧化碳，無需安裝二氧化碳?xì)夤蕖?)導管板兼具光分散介質與改善反應器內液體流態的功能。
