申請日2016.05.09
公開(公告)日2016.08.17
IPC分類號C02F9/04
摘要

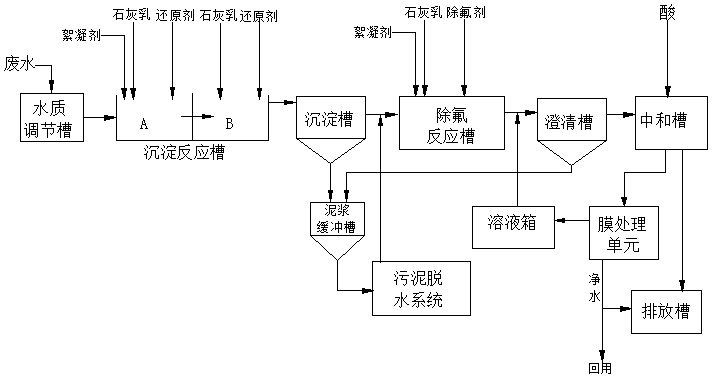

本發明提供了一種脫硫廢水處理工藝，包括以下步驟：1)水質調節槽;2)沉淀反應槽;3)沉淀槽;4)除氟反應槽;5)澄清槽;6)中和槽;7)膜處理單元;8)排放槽。本發明有效去除了廢水中的還原性物質(COD)、六價鉻、氟離子等。以某電廠脫硫廢水處理為例，經過中和還原等工藝的綜合運用，實際運行中出水指標COD低于100mg/L、六價鉻低于0.5 mg/L、氟離子低于10 mg/L，處理過程簡便高效，操作自動化程度高。脫硫廢水處理能力達到并超過設計能力。
權利要求書
1.一種脫硫廢水處理工藝，其特征在于，包括以下步驟：
1)脫硫廢水流入水質調節槽緩沖調節后以較為恒定的流量進入沉淀反應槽;
2)在沉淀反應槽加入石灰乳使重金屬離子形成難溶的氫氧化物沉淀，然后加入還原劑使六價鉻在此處被還原成三價鉻;三價鉻與氫氧根結合，生成氫氧化鉻沉淀;
3)脫硫廢水溢流進入沉淀槽，廢水中的污泥在自身重力下沉到沉淀槽底部，經過澄清的廢水溢流入除氟反應槽;用泵將沉淀槽底部的污泥排入泥漿緩沖槽，然后進入污泥脫水系統;
4)來自污泥脫水系統的濾液和沉淀槽上部出來的清水進入除氟反應槽，加入石灰乳調pH值至10～12，同時加入除氟劑，使除氟劑與氧化鈣在此堿性條件下反應，生成極難溶解的物質，
除氟反應槽底部設有空氣管，鼓入空氣，以降低廢水的COD指標;除氟反應槽出來的廢水經提升泵送至澄清槽;
5)脫硫廢水經過除氟處理后通過提升泵送入澄清槽，廢水中的污泥在自身重力下沉到澄清底部，經過澄清的廢水溢流進入中和槽，用泵將澄清槽底部的污泥排入泥漿緩沖槽，然后進入污泥脫水系統;
6)經過澄清的廢水溢流進入中和槽后，加入適量的酸，調節廢水的PH值至6～9，中和后的廢水一部分送至排放槽，另一部分送至膜處理單元;
7)廢水在膜處理單元采用滲透膜處理，除去液相中的鹽和氯離子，凈水一部分回用，一部分進入排放槽，高濃度鹽溶液進入溶液箱，溶液箱內加入偏鋁酸鈉，溶液箱的出水進入澄清池;
8)在排水槽內對水質進行監測，達標后直接排放，水質不達標時，增加膜處理單元的凈水進入排放槽的流量或?qū)⑴欧挪鄣乃亓髦林泻筒邸?/P>
2.如權利要求1所述的脫硫廢水處理工藝，其特征在于，步驟2)中所述沉淀反映槽分為沉淀反應槽A和沉淀反應槽B，沉淀反應槽A中加入石灰乳和還原劑，將沉淀反應槽A的pH值控制在6.5～7.5，廢水由沉淀反應槽A自流至沉淀反應槽B，同時在沉淀反應槽B入口處二次投加石灰乳和還原劑，沉淀反應槽B的pH值控制在8.5～10。
3.如權利要求1或2所述的脫硫廢水處理工藝，其特征在于，步驟2)中所述還原劑為Na2S2O4。
4.如權利要求1所述的脫硫廢水處理工藝，其特征在于，步驟3)所述沉淀槽上部圓筒形為沉淀區，下部為截頭圓錐狀的污泥區，內部設有導流筒，廢水自導流筒向下進入，在底部遇反射板折流后在沉淀區緩慢向上流，最終進入上端環形溢流槽溢流排走，污泥自導流筒進入后由于重力作用向下沉降最終進入污泥區。
5.如權利要求1所述的脫硫廢水處理工藝，其特征在于，步驟5)中所述澄清槽上部圓筒形為沉淀區，下部為截頭圓錐狀的污泥區，內部設有導流筒，廢水自導流筒向下進入，在底部遇反射板折流后在沉淀區緩慢向上流，最終進入上端環形溢流槽溢流排走，污泥自導流筒進入后由于重力作用向下沉降最終進入污泥區，部分被水流帶入沉淀區的污泥，因水流速度緩慢，也會逐漸沉降至污泥區。
6.如權利要求1所述的脫硫廢水處理工藝，其特征在于，步驟2)中在所述沉淀反映槽入口處投加絮凝劑和助凝劑。
7.如權利要求1所述的脫硫廢水處理工藝，其特征在于，步驟4)中在所述除氟反映槽入口處投加絮凝劑和助凝劑。
8.如權利要求6或7所述的脫硫廢水處理工藝，其特征在于，所述絮凝劑為聚合鐵。
9.如權利要求6或7所述的脫硫廢水處理工藝，其特征在于，所述助凝劑為PAM有機助凝劑。
說明書
脫硫廢水處理工藝
技術領域
本發明屬于水處理領域，具體涉及一種脫硫廢水處理工藝。
背景技術
火電廠脫硫廢水的雜質來自煙氣和脫硫用的石灰石，主要包括懸浮物、過飽和的亞硫酸鹽、硫酸鹽以及重金屬：其中很多是國家環保標準中要求控制的第一類污染物由于水質的特殊性，脫硫廢水處理難度較大;同時，由于各種重金屬離子對環境有很強的污染性，因此，必須對脫硫廢水進行單獨處理。
我國電廠脫硫廢水的處理方式種類繁多，大至分為二種：
a、高濃度的脫硫廢水噴入爐渣中，通過爐渣吸收脫硫廢水中的重金屬和鹽，達到降低溶液中重金屬和氯鹽的濃度的目的，實踐結論告訴我們此方法確實有一定的功效，但是重金屬、氯鹽含量還是很高，再次回用此溶液時，常常引起噴淋裝置的噴淋頭堵塞(鹽含量太高，蒸發結晶太快,引起堵塞)。
高濃度的脫硫廢水，經過堿液處理(如Ca(OH)2等堿性溶液，使大量重金屬生成鹽繼而沉淀，達到去除重金屬離子的目的，去除重金屬的溶液加入適量的鹽酸(Hcl)調節溶液的PH值，使PH值在6～9之間，處理后的溶液經過膜處理(滲透)排放或回收水，膜處理產生的廢水做沉淀絮凝處理。
發明內容
為解決上述問題，本發明公開了一種脫硫廢水處理工藝。
為了達到以上目的，本發明提供如下技術方案：
一種脫硫廢水處理工藝，包括以下步驟：
1)脫硫廢水流入水質調節槽緩沖調節后以較為恒定的流量進入沉淀反應槽;
2)在沉淀反應槽加入石灰乳使重金屬離子形成難溶的氫氧化物沉淀，然后加入還原劑使六價鉻在此處被還原成三價鉻;三價鉻與氫氧根結合，生成氫氧化鉻沉淀;
3)脫硫廢水溢流進入沉淀槽，廢水中的污泥在自身重力下沉到沉淀槽底部，經過澄清的廢水溢流入除氟反應槽;用泵將沉淀槽底部的污泥排入泥漿緩沖槽，然后進入污泥脫水系統;
4)來自污泥脫水系統的濾液和沉淀槽上部出來的清水進入除氟反應槽，加入石灰乳調pH值至10～12，同時加入除氟劑，使除氟劑與氧化鈣在此堿性條件下反應，生成極難溶解的物質，除氟反應槽底部設有空氣管，鼓入空氣，以降低廢水的COD指標;除氟反應槽出來的廢水經提升泵送至澄清槽;
5)脫硫廢水經過除氟處理后通過提升泵送入澄清槽，廢水中的污泥在自身重力下沉到澄清底部，經過澄清的廢水溢流進入中和槽，用泵將澄清槽底部的污泥排入泥漿緩沖槽，然后進入污泥脫水系統;
6)經過澄清的廢水溢流進入中和槽后，加入適量的酸，調節廢水的PH值至6～9，中和后的廢水一部分送至排放槽，另一部分送至膜處理單元;
7)廢水在膜處理單元采用滲透膜處理，除去液相中的鹽和氯離子，凈水一部分回用，一部分進入排放槽，高濃度鹽溶液進入溶液箱，溶液箱內加入偏鋁酸鈉，溶液箱的出水進入澄清池。
8)在排水槽內對水質進行監測，達標后直接排放，水質不達標時，增加膜處理單元的凈水進入排放槽的流量或?qū)⑴欧挪鄣乃亓髦林泻筒邸?/P>
作為優選，步驟2)中所述沉淀反映槽分為沉淀反應槽A和沉淀反應槽B，沉淀反應槽A中加入石灰乳和還原劑，將沉淀反應槽A的pH值控制在6.5～7.5，廢水由沉淀反應槽A自流至沉淀反應槽B，同時在沉淀反應槽B入口處二次投加石灰乳和還原劑，沉淀反應槽B的pH值控制在8.5～10。
作為優選，步驟2)中所述還原劑為Na2S2O4。
作為優選，步驟3)所述沉淀槽上部圓筒形為沉淀區，下部為截頭圓錐狀的污泥區，內部設有導流筒。廢水自導流筒向下進入，在底部遇反射板折流后在沉淀區緩慢向上流，最終進入上端環形溢流槽溢流排走，污泥自導流筒進入后由于重力作用向下沉降最終進入污泥區。
作為優選，步驟5)中所述澄清槽上部圓筒形為沉淀區，下部為截頭圓錐狀的污泥區，內部設有導流筒。廢水自導流筒向下進入，在底部遇反射板折流后在沉淀區緩慢向上流，最終進入上端環形溢流槽溢流排走，污泥自導流筒進入后由于重力作用向下沉降最終進入污泥區，部分被水流帶入沉淀區的污泥，因水流速度緩慢，也會逐漸沉降至污泥區。
作為優選，步驟2)中在所述沉淀反映槽入口處投加絮凝劑和助凝劑。
作為優選，步驟4)中在所述除氟反映槽入口處投加絮凝劑和助凝劑。
作為優選，所述絮凝劑為聚合鐵。
作為優選，所述助凝劑為PAM有機助凝劑。
本發明取得的有益效果為：
本發明有效去除了廢水中的還原性物質(COD)、六價鉻、氟離子等。以某電廠脫硫廢水處理為例，經過中和還原等工藝的綜合運用，實際運行中出水指標COD低于100mg/L、六價鉻低于0.5 mg/L、氟離子低于10 mg/L，處理過程簡便高效，操作自動化程度高。脫硫廢水處理能力達到并超過設計能力。
