申請日2016.05.31

　　公開(公告)日2016.11.16

　　IPC分類號C02F1/52

　　摘要

　　本實用新型公開了一種化工廢水輸送處理系統，包括儲存池、反應池、緩沖水槽和沉淀池;其中，儲存池內為含氟廢水;所述儲存池、反應池之間通過管道連接，且管道上設有廢水輸送泵;所述反應池頂部外側設有電機;所述電機驅動連接攪拌軸，攪拌軸底部連接攪拌槳;同時，在反應池頂部右側設有鈣化合物加入裝置;所述反應池底部設有水槽進水管;所述水槽進水管連接緩沖水槽;所述緩沖水槽的高度與儲存池的高度一致，儲存池排水口高度高于沉淀池的進水口高度;其中，緩沖水槽通過水槽出水管連接儲存池;所述水槽出水管上設有流量控制閥;本實用新型提高工作效率，凈化效果好，減少沉淀池的氣浮現象，提高沉淀池的沉淀效果。

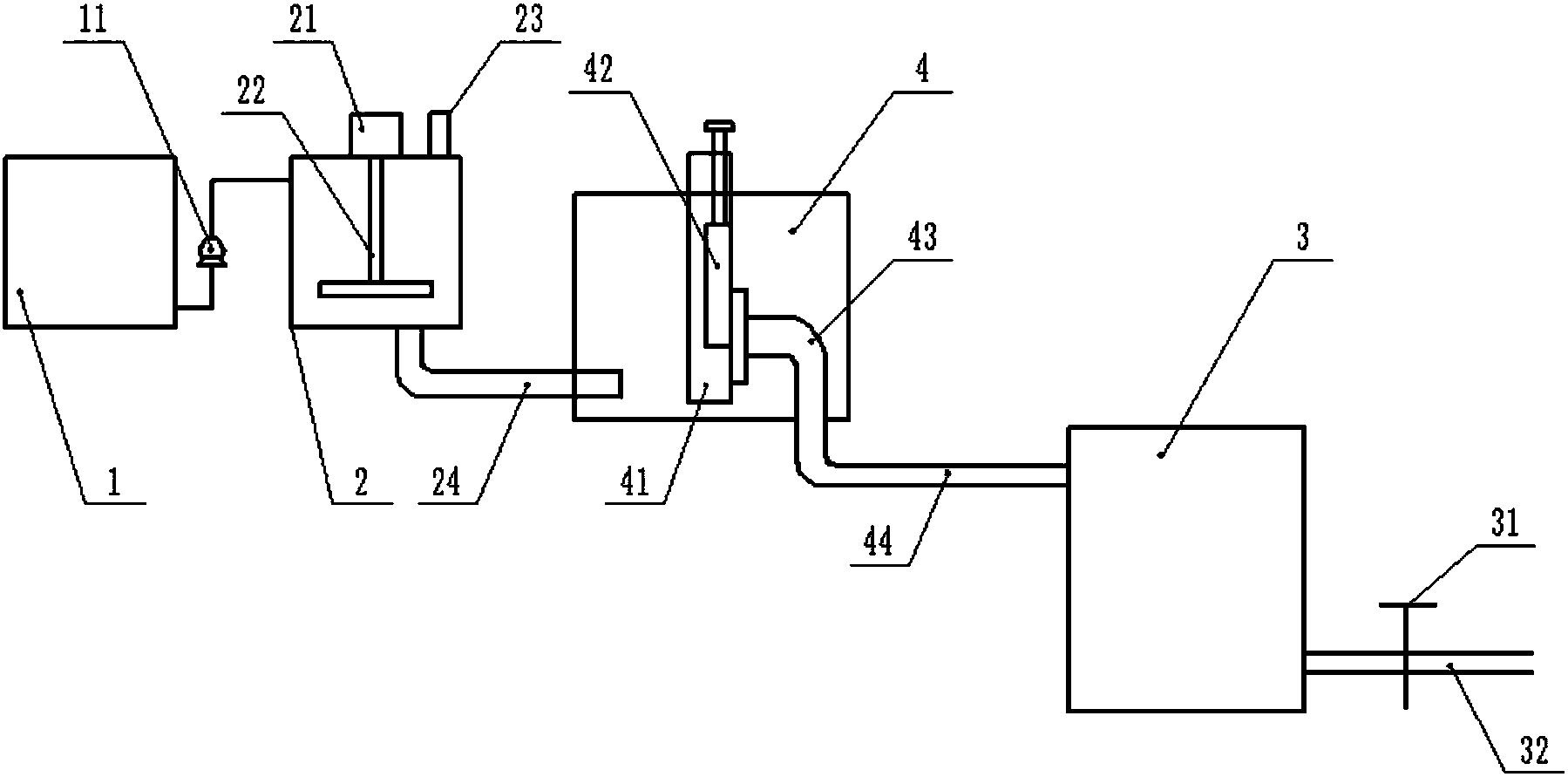

　　摘要附圖



　　權利要求書

　　1.一種化工廢水輸送處理系統，包括儲存池(1)、反應池(2)、緩沖水槽(4)和沉淀池(3);其特征在于，儲存池(1)內為含氟廢水;所述儲存池(1)、反應池(2)之間通過管道連接，且管道上設有廢水輸送泵(11);所述反應池(2)頂部外側設有電機(21);所述電機(21)驅動連接攪拌軸(22)，攪拌軸(22)底部連接攪拌槳;同時，在反應池(2)頂部右側設有鈣化合物加入裝置(23);所述反應池(2)底部設有水槽進水管(24);所述水槽進水管(24)連接緩沖水槽(4);所述緩沖水槽(4)的高度與儲存池(1)的高度一致，儲存池(1)排水口高度高于沉淀池(3)的進水口高度;其中，緩沖水槽(4)通過水槽出水管(44)連接儲存池(1);所述水槽出水管(44)上設有流量控制閥，流量控制閥包括固定于緩沖水槽(4)上的閥座(41)，閥座(41)上豎直、滑動安裝設置閥板(42);所述閥板(42)與水槽出水管(44)的入口配合，閥板(42)、閥座(41)之間設置有驅動裝置，其中，驅動裝置包括手輪和螺桿;所述水槽出水管(44)端部設置有彎頭(43)，彎頭(43)與緩沖水槽(4)固定連接;所述沉淀池(3)底部設有排液管(32)。

　　2.根據權利要求1所述的化工廢水輸送處理系統，其特征在于，所述電機(21)為雙向轉動電機。

　　3.根據權利要求1所述的化工廢水輸送處理系統，其特征在于，所述排液管(32)上設有控制閥(31)。

　　說明書

　　一種化工廢水輸送處理系統

　　技術領域

　　本實用新型涉及化工廢水輸送處理系統，具體是一種化工廢水輸送處理系統。

　　背景技術

　　化學工業包括有機化工和無機化工兩大類，化工產品多種多樣，成分復雜，由化工廠排出的廢水稱為化工廢水;化工廢水多種多樣，多數有劇毒，不易凈化，在生物體內有一定的積累作用，在水體中具有明顯的耗氧性質，易使水質惡化;

　　目前化工廢水的排放不僅會對環境造成較大的污染，水環境的惡化會影響工業、農業以及人們生活和工作的各個領域，污水凈化處理再使用已越來越受到人們的重視因此，對廢水的處理具有非常重要的意義;

　　然而，現有技術中的很多廢水處理系統不能有效處理廢水，處理成本高且處理效果較差等缺陷，不能得到很好的推廣。

　　實用新型內容

　　本實用新型的目的在于提供一種提高工作效率，凈化效果好，減少沉淀池的氣浮現象，提高沉淀池的沉淀效果的化工廢水輸送處理系統，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種化工廢水輸送處理系統，包括儲存池、反應池、緩沖水槽和沉淀池;其中，儲存池內為含氟廢水;所述儲存池、反應池之間通過 管道連接，且管道上設有廢水輸送泵;所述反應池頂部外側設有電機;所述電機驅動連接攪拌軸，攪拌軸底部連接攪拌槳;同時，在反應池頂部右側設有鈣化合物加入裝置;所述反應池底部設有水槽進水管;所述水槽進水管連接緩沖水槽;所述緩沖水槽的高度與儲存池的高度一致，儲存池排水口高度高于沉淀池的進水口高度;其中，緩沖水槽通過水槽出水管連接儲存池;所述水槽出水管上設有流量控制閥，流量控制閥包括固定于緩沖水槽上的閥座，閥座上豎直、滑動安裝設置閥板;所述閥板與水槽出水管的入口配合，閥板、閥座之間設置有驅動裝置，其中，驅動裝置包括手輪和螺桿;所述水槽出水管端部設置有彎頭，彎頭與緩沖水槽固定連接;所述沉淀池底部設有排液管。

　　進一步的：所述電機為雙向轉動電機。

　　進一步的：所述排液管上設有控制閥。

　　與現有技術相比，本實用新型的有益效果是：

　　1、本實用新型中，廢水輸送泵將儲存池中的氟廢水打入到反應池內;鈣化合物加入裝置可向含氟廢水中加入鈣化合物，通過化學反應生成氟化鈣的沉淀物，而攪拌軸、攪拌槳使含氟廢水和鈣化合物反應更加充分、迅速，提高工作效率。

　　2、本實用新型采用分段結構并且利用緩沖水槽作為緩沖，即使儲存池的排水量大而急，但進入到緩沖水槽后緩沖減緩流速，緩沖水槽中緩存的大量的污水利用流量控制閥來控制進入水槽出水管的流量，從而保證氣體的進入量大大減少，減少沉淀池的氣浮現象，提高沉淀池的沉淀效果;同時，閥板與彎頭配合控制彎頭入口的開啟面積， 利用彎頭可以對水流起到一定的引流作用，避免污水豎直進入而引入氣體，進一步提高沉淀池的沉淀效果。

　　3、本實用新型結構簡單，處理成本低，且廢水處理效率、效果好。
