申請(qǐng)日2016.05.09

　　公開(公告)日2016.08.31

　　IPC分類號(hào)B01J20/02; B01J20/30; C02F1/28

　　摘要

　　本發(fā)明公開了一種改性給水污泥及其制備方法和應(yīng)用，本發(fā)明通過對(duì)自來水廠的給水污泥進(jìn)行高溫焙燒，然后用堿溶液對(duì)其進(jìn)行改性，最后用蒸餾水將其沖洗至中性并烘干后制得改性給水污泥。(1)本發(fā)明所述的改性給水污泥制備方法簡(jiǎn)單、成本低廉，合理利用了自來水廠水質(zhì)凈化的副產(chǎn)物，提高了資源利用率;(2)本發(fā)明制備獲得的改性給水污泥作為氨氮吸附劑用于去除微污染水中的氨氮時(shí)，其吸附效果佳，且吸附速率快。

　　權(quán)利要求書

　　1.一種改性給水污泥的制備方法，其特征在于，包含以下步驟：

　　(1)將給水污泥置于90～100℃烘箱中干燥至恒重，將干燥后的給水污泥進(jìn)行粉碎處理，并使之通過100～200目金屬篩，封袋備用;

　　(2)將步驟(1)處理后的給水污泥置于450～550℃馬弗爐中焙燒2～3h，冷卻后密封保存;

　　(3)將步驟(2)處理后的給水污泥與3%～7%的堿溶液混合放入恒溫振蕩器中，振蕩2～3h。

　　(4)將堿浸后的給水污泥用蒸餾水沖洗至中性后晾干，即可制得改性給水污泥。

　　2.根據(jù)權(quán)利要求1所述的一種改性給水污泥的制備方法，其特征在于，步驟(1)中將給水污泥置于100℃烘箱中干燥至恒重，將干燥后的給水污泥進(jìn)行粉碎處理，并使之通過100目金屬篩，封袋備用。

　　3.根據(jù)權(quán)利要求1所述的一種改性給水污泥的制備方法，其特征在于，步驟(2)中將步驟(1)處理后的給水污泥置于500℃馬弗爐中焙燒3h，冷卻后密封保存。

　　4.根據(jù)權(quán)利要求1所述的一種改性給水污泥的制備方法，其特征在于，步驟(3)中將焙燒后的給水污泥與5%的NaOH溶液混合放入恒溫振蕩器中，在25℃條件下，150r/min振蕩2h。

　　5.權(quán)利要求1～4任一方法制備獲得的改性給水污泥。

　　6.權(quán)利要求5所述改性給水污泥在去除微污染水中氨氮的應(yīng)用。

　　7.根據(jù)權(quán)利要求6所述的應(yīng)用，其特征在于，所述改性給水污泥在去除微污染水中氨氮時(shí)的添加量為每升微污染水添加1g～6g，處理過程中微污染水pH值為6.0～9.0，微污染水中的氨氮濃度為3mg/L～6mg/L，處理溫度為20℃～30℃。

　　8.根據(jù)權(quán)利要求6或7所述的應(yīng)用，其特征在于，所述改性給水污泥在去除微污染水中氨氮時(shí)的添加量為每升微污染水添加3g，處理過程中微污染水pH值為7.0～8.0，微污染水中的氨氮濃度為5mg/L，處理溫度為20℃。

　　說明書

　　一種改性給水污泥及其制備方法和應(yīng)用

　　技術(shù)領(lǐng)域

　　本發(fā)明屬于環(huán)境保護(hù)領(lǐng)域，涉及微污染水的處理，尤其涉及一種改性給水污泥及其制備方法和應(yīng)用。

　　背景技術(shù)

　　氨氮是造成水體富營(yíng)養(yǎng)化和環(huán)境污染的重要污染物質(zhì)之一，氨氮進(jìn)入水體可引起水體缺氧，滋生有害水生物，導(dǎo)致魚類中毒。目前，給水污泥由于含有鋁、鐵等活性離子，因而其可以通過配位交換、共沉淀等方式成功實(shí)現(xiàn)對(duì)水中磷的吸附，但是將其直接用于吸附水中氨氮效果較差。

　　微污染水是指受到工農(nóng)業(yè)和生活污水污染，其中部分項(xiàng)目超過《地表水環(huán)境質(zhì)量標(biāo)準(zhǔn)》(GB3838—2002)中Ⅲ類水體規(guī)定標(biāo)準(zhǔn)的飲用水源水。相對(duì)于污水而言，微污染水源水中的有機(jī)物、氨氮和亞硝酸鹽氮的濃度一般都很低。

　　給水污泥作為自來水廠的副產(chǎn)物，含有大量的無(wú)機(jī)混凝劑，對(duì)其進(jìn)行資源化再利用具有重要意義。

　　發(fā)明內(nèi)容

　　解決的技術(shù)問題：為了克服上述現(xiàn)有技術(shù)中的缺陷，獲得一種制備方法簡(jiǎn)單，對(duì)微污染水中氨氮吸附效果佳、速率快的給水污泥，本發(fā)明提供了一種改性給水污泥及其制備方法和應(yīng)用。

　　技術(shù)方案：一種改性給水污泥的制備方法，包含以下步驟：

　　(1)將給水污泥置于90～100℃烘箱中干燥至恒重，將干燥后的給水污泥進(jìn)行粉碎處理，并使之通過100～200目金屬篩，封袋備用;

　　(2)將步驟(1)處理后的給水污泥置于450～550℃馬弗爐中焙燒2～3h，冷卻后密封保存;

　　(3)將步驟(2)處理后的給水污泥與3%～7%的堿溶液混合放入恒溫振蕩器中，振蕩2～3h。

　　(4)將堿浸后的給水污泥用蒸餾水沖洗至中性后晾干，即可制得改性給水污泥。

　　優(yōu)選的，步驟(1)中將給水污泥置于100℃烘箱中干燥至恒重，將干燥后的給水污泥進(jìn)行粉碎處理，并使之通過100目金屬篩，封袋備用;

　　優(yōu)選的，步驟(2)中將步驟(1)處理后的給水污泥置于500℃馬弗爐中焙燒3h，冷卻后密封保存;

　　優(yōu)選的，步驟(3)中將焙燒后的給水污泥與5%的NaOH溶液混合放入恒溫振蕩器中，在25℃條件下，150r/min振蕩2h。

　　由上述任一方法制備獲得的改性給水污泥。

　　所述改性給水污泥在去除微污染水中氨氮的應(yīng)用。

　　優(yōu)選的，所述改性給水污泥在去除微污染水中氨氮時(shí)的添加量為每升微污染水添加1g～6g，處理過程中微污染水pH值為6.0～9.0，微污染水中的氨氮濃度為3mg/L～6mg/L，處理溫度為20℃～30℃。

　　進(jìn)一步的，所述改性給水污泥在去除微污染水中氨氮時(shí)的添加量為每升微污染水添加3g，處理過程中微污染水pH值為7.0～8.0，微污染水中的氨氮濃度為5mg/L，處理溫度為20℃。

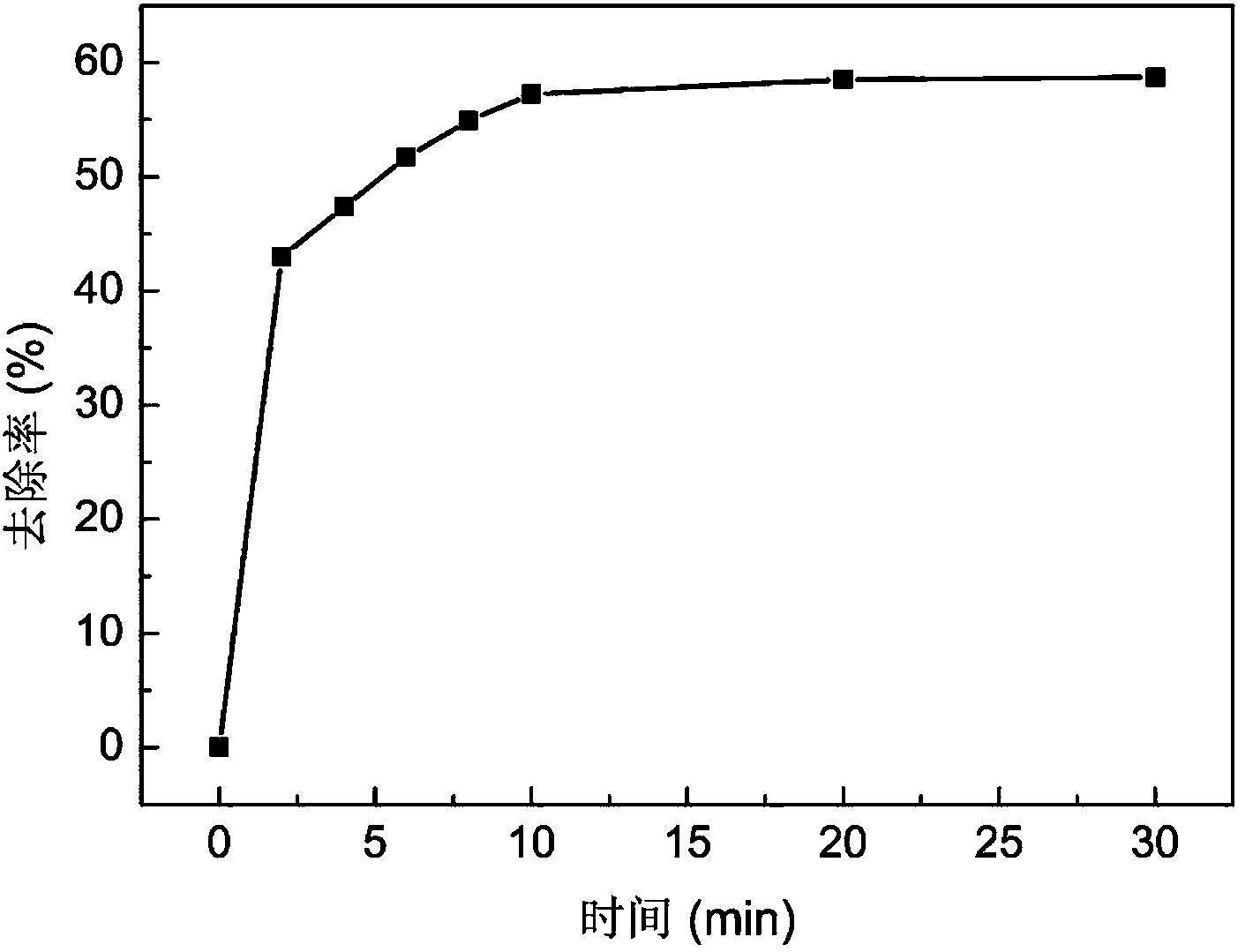

　　有益效果：(1)本發(fā)明所述的改性給水污泥制備方法簡(jiǎn)單、成本低廉，合理利用了自來水廠水質(zhì)凈化的副產(chǎn)物，提高了資源利用率;(2)本發(fā)明制備獲得的改性給水污泥作為氨氮吸附劑用于去除微污染水中的氨氮時(shí)，其吸附效果佳，且吸附速率快。
