申請日2016.05.09

　　公開(公告)日2016.08.24

　　IPC分類號E03B1/04; E03C1/12; C02F9/08

　　摘要

　　本發明公開了一種家庭廢水回收利用的小型處理裝置，包括過濾箱和蓄水箱，其特征是，所述過濾箱包括一號過濾箱和二號過濾箱，所述一號過濾箱側上端設有一號進水管道，底部依次設有排渣口、濁度感應器和篩網;所述一號過濾箱和所述二號過濾箱的下端通過導水管連通;所述二號過濾箱側上端設有二號進水管道，底部依次設有排油口、第一過濾網、第二過濾網和過濾箱出水口;所述過濾箱出水口通過導水管與所述蓄水箱連通;所述蓄水箱上部設有紫外燈，底部設有過濾箱出水口。優點：此裝置占地面積小、除污效果明顯、操作簡單、運行維護簡單、費用低，消毒效果受水溫和ph值的影響小，不會發生二次污染。

　　權利要求書

　　1.一種家庭廢水回收利用的小型處理裝置，包括過濾箱和蓄水箱，其特征是，所述過濾箱包括一號過濾箱和二號過濾箱， 所述一號過濾箱側上端設有一號進水管道，底部依次設有排渣口、濁度感應器和篩網;所述一號過濾箱和所述二號過濾箱的下端通過導水管連通;所述二號過濾箱側上端設有二號進水管道，底部依次設有排油口、第一過濾網、第二過濾網和過濾箱出水口;所述過濾箱出水口通過導水管與所述蓄水箱連通;所述蓄水箱上部設有紫外燈，底部設有過濾箱出水口。

　　2.根據權利要求1所述的一種家庭廢水回收利用的小型處理裝置，其特征是，所述篩網采用不銹鋼篩網作為過濾材料，篩網目數為200到300個。

　　3.根據權利要求1所述的一種家庭廢水回收利用的小型處理裝置，其特征是，所述第一過濾網采用鐵屑-碳�；旌蠟V料作為除油材料，與所述排油口緊挨設置，該除油材料利用原電池的工作原理去除水中的油脂，同時在除油的過程中，可以產生一定量的絮凝劑，有利于水體的凈化;所述第二過濾網采用椰殼活性炭作為吸附過濾材料。

　　4.根據權利要求1所述的一種家庭廢水回收利用的小型處理裝置，其特征是，所述第二過濾箱和儲水箱直接的導水管上設有水泵。

　　5.根據權利要求1所述的一種家庭廢水回收利用的小型處理裝置，其特征是，所述過濾箱和蓄水箱的側上端還設有溢水口，所述篩網、第一過濾網和第二過濾網高出溢水口。

　　6.根據權利要求1所述的一種家庭廢水回收利用的小型處理裝置，其特征是，所述第二過濾箱從上到下依次設置三個液位繼電器，其中最上邊一個液位繼電器略高于第二過濾箱的溢水口;所述儲水箱內從上到下依次設置兩個液位繼電器，其中上邊一個液位繼電器高于儲水箱溢水口。

　　7.根據權利要求1所述的一種家庭廢水回收利用的小型處理裝置，其特征是，所述儲水箱出水口連接有排水管。

　　說明書

　　家庭廢水回收利用的小型處理裝置

　　技術領域

　　本發明涉及一種家庭廢水回收利用的小型處理裝置，屬于廢水回收利用技術領域。

　　背景技術

　　社會的污染日益嚴重，然而人們節約環保的意識并沒有加強。水資源其實并沒有人們所見到那么豐富，無錫太湖藍藻事件令人觸目驚心。自來水廠對源水的處理工藝原來越復雜，污水處理廠要想將水處理到排放標準，不得改進處理工藝，這些都需要投入大量的資金，究其根本，水資源的匱乏，人們對水資源的濫用、破壞與污染。

　　節約水資源，從我做起，從小事做起。家庭用水人均月用水量5噸左右，還沒有算上鋪張浪費的，難道就不能對家庭廢水進行處理，達到再次利用的目的嗎?這在十多年前就有人提出來的想法。我們可以想象一下，家庭廢水中的拖地和沖馬桶每天需要多少水，如果有心，我們可以稍稍計算一下，就這兩樣所消耗的水量是十分驚人的。如果我們可以做到對家庭廢水的回收利用，將回收的水用來沖廁，那真的會節約相當大量的水。

　　市場上現有的技術與本裝置相比：第一，未做到本裝置的全程自動控制;第二，本裝置全程都用的無機物，在凈化水的過程中，不會產生對人身體健康有危害的產物;第三，現有處理裝置未能處理家庭的全部廢水，有一定的局限性，且所占空間較大。

　　發明內容

　　本發明所要解決的技術問題是克服現有技術的缺陷，提供一種家庭廢水回收利用的小型處理裝置，實現操作簡單、除污效果明顯、費用低，消毒效果受水溫和ph值的影響小，無二次污染等。

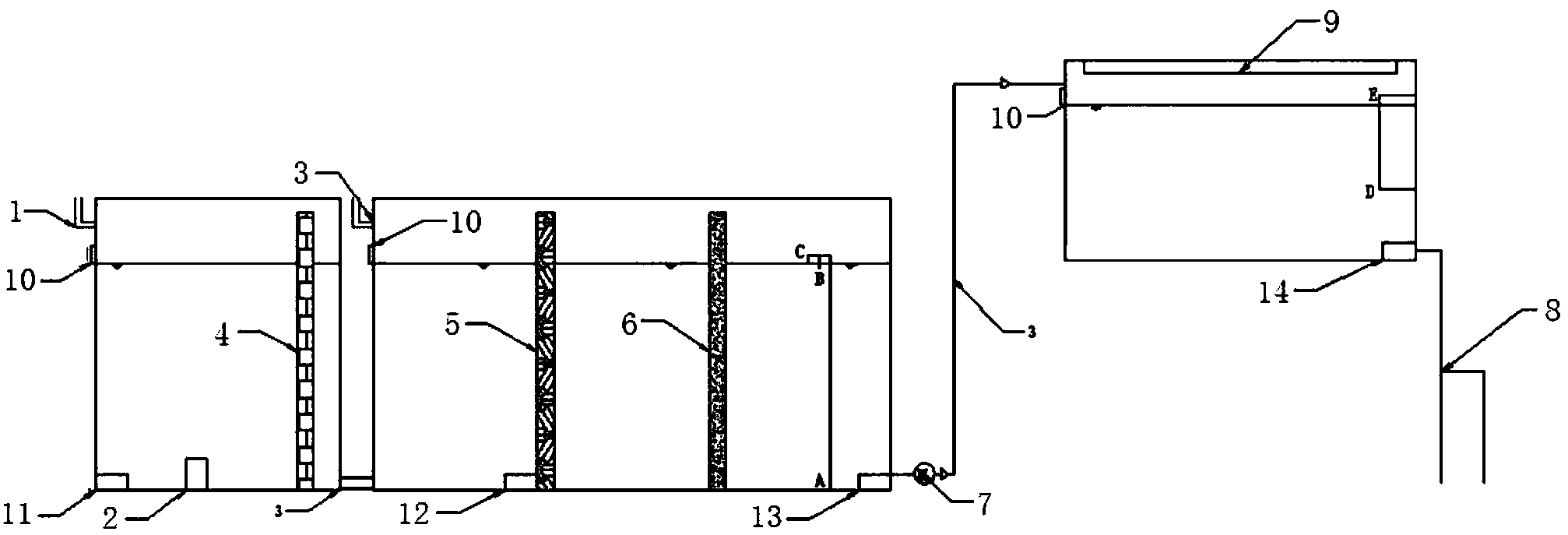

　　為解決上述技術問題，本發明提供一種家庭廢水回收利用的小型處理裝置，包括過濾箱和蓄水箱，其特征是，所述過濾箱包括一號過濾箱和二號過濾箱， 所述一號過濾箱側上端設有一號進水管道，底部依次設有排渣口、濁度感應器和篩網;所述一號過濾箱和所述二號過濾箱的下端通過導水管連通;所述二號過濾箱側上端設有二號進水管道，底部依次設有排油口、第一過濾網、第二過濾網和過濾箱出水口;所述過濾箱出水口通過導水管與所述蓄水箱連通;所述蓄水箱上部設有紫外燈，底部設有過濾箱出水口。

　　進一步的，所述篩網采用不銹鋼篩網作為過濾材料，篩網目數為200到300個。

　　進一步的，所述第一過濾網采用鐵屑-碳�；旌蠟V料作為除油材料，與所述排油口緊挨設置，利用原電池的工作原理去除水中的油脂，同時在除油的過程中，可以產生一定量的絮凝劑，有利于水體的凈化;所述第二過濾網采用椰殼活性炭作為吸附過濾材料，粒徑大小為500微米左右，活性炭的比表面積大，在可以充分吸附水中的各種污染物質的同時，還可以去除水中的異味，從而避免了家庭廢水回收利用裝置散發異味的情況。

　　進一步的，所述第二過濾箱和儲水箱直接的導水管上設有水泵，將過濾后的水抽到蓄水箱中。

　　進一步的，所述過濾箱和蓄水箱的側上端還設有溢水口，所述篩網、第一過濾網和第二過濾網高出溢水口。

　　進一步的，所述第二過濾箱從上到下依次設置三個液位繼電器，其中最上邊一個液位繼電器略高于第二過濾箱的溢水口;所述儲水箱內從上到下依次設置兩個液位繼電器，其中上邊一個液位繼電器高于溢水口。

　　進一步的，所述儲水箱出水口連接有排水管。

　　本發明所達到的有益效果：

　　此裝置占地面積小、除污效果明顯、操作簡單、運行維護簡單、費用低，消毒效果受水溫和ph值的影響小，不會發生二次污染。
