申請日2016.07.21

　　公開(公告)日2018.01.30

　　IPC分類號C02F9/06

　　摘要

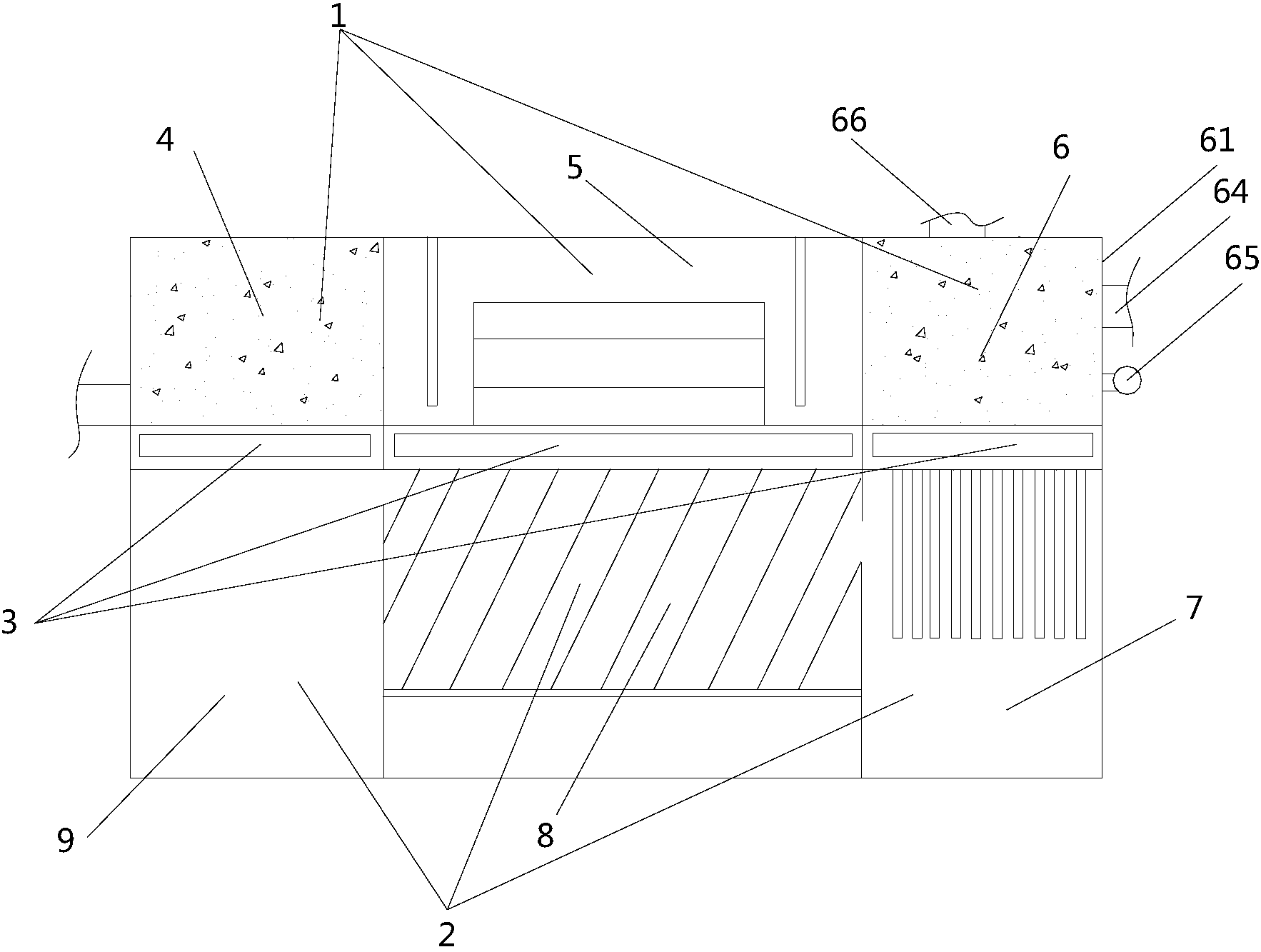

　　本發明涉及一種污水處理設備，尤其是涉及一種可對污水進行電分解、催化和處理等多方面處理的復合式污水高級氧化處理裝置，包括上箱體(1)、下箱體(2)和曝氣管(3)多根，所述上箱體(1)安裝在下箱體(2)上，所述上箱體(1)中依次設有耦合倉(4)、復合耦合倉(5)和高壓分解倉(6)，所述下箱體(2)中依次設有電化學分解倉(7)、固液分離倉(8)和溢流罐(9)，所述耦合倉(4)、復合耦合倉(5)和高壓分解倉(6)中底部均設有曝氣管(3)，所述耦合倉(4)、復合耦合倉(5)、高壓分解倉(6)、電化學分解倉(7)、固液分離倉(8)和溢流罐(9)依次連通。

　　權利要求書

　　1.一種復合式污水高級氧化處理裝置，包括上箱體(1)、下箱體(2)和曝氣管(3)多根，所述上箱體(1)安裝在下箱體(2)上，所述上箱體(1)中依次設有耦合倉(4)、復合耦合倉(5)和高壓分解倉(6)，所述下箱體(2)中依次設有電化學分解倉(7)、固液分離倉(8)和溢流罐(9)，所述耦合倉(4)、復合耦合倉(5)和高壓分解倉(6)中底部均設有曝氣管(3)，所述耦合倉(4)、復合耦合倉(5)、高壓分解倉(6)、電化學分解倉(7)、固液分離倉(8)和溢流罐(9)依次連通。

　　2.根據權利要求1所述的復合式污水高級氧化處理裝置，其特征在于：所述復合耦合倉(5)包括復合耦合倉體(51)，所述復合耦合倉體(51)內設有稀有金屬層(56)、催化劑層(57)和鋼球?qū)?58)，所述稀有金屬層(56)、催化劑層(57)和鋼球?qū)?58)從下至上依次排列且位于復合耦合倉體(51)內的中間位置。

　　3.根據權利要求1所述的復合式污水高級氧化處理裝置，其特征在于：所述高壓分解倉(6)包括高壓分解倉體(61)上還設有增壓口(64)、壓力表(65)和泄壓閥(66)。

　　4.根據權利要求1所述的復合式污水高級氧化處理裝置，其特征在于：所述固液分離倉(8)包括固液分離上倉體(81)、固液分離下倉體(82)、網孔板(83)和濾板(84)，所述固液分離上倉體(81)、網孔板(83)和固液分離下倉體(82)自上而下依次連接，所述濾板(84)安裝在固液分離上倉體(81)內。

　　5.根據權利要求4所述的復合式污水高級氧化處理裝置，其特征在于：所述濾板(84)為傾斜狀。

　　說明書

　　復合式污水高級氧化處理裝置

　　技術領域

　　本發明涉及一種污水處理設備，尤其是涉及一種復合式污水高級氧化處理裝置。

　　背景技術

　　工業廢水是指工業生產過程中所產生的廢水、污水和廢液，其中含有隨水流失的工業生產用料、中間產物和產品以及生產過程中產生的污染物。隨著工業的迅速發展，廢水的種類和數量迅猛增加，對水體的污染也日趨廣泛和嚴重，威脅人類的健康和安全。因此，對于保護環境來說，工業廢水的處理比城市污水的處理更為重要。

　　現在針對這些污染，采用下列幾種方法：1、化學沉淀法，它是通過化學絮凝劑與污水混合攪拌發生絮凝反應而將污水中有害物質絮凝成絮，進而沉淀的機理來達到分離污水中有害物的方法，該方法絮凝劑本身成本高、添加量大，使得用此法處理污水成本居高不下，絮凝劑添加量須精確化驗計算，則給實際生產應用中的操作者帶來不便，關鍵是難降解的分子連，普通聚凝劑及氧化劑的投入無法滿足擊破擊碎污水中的長連分子結構;2、離子交換法和薄膜法，該法能夠確保電鍍廢水達標排放，水質較好，但是再生和更換樹脂、膜片的制作工藝復雜，不容易掌握。

　　發明內容

　　針對現有技術中的上述不足，本發明提供一種可對污水進行電分解、催化和處理等多方面處理的復合式污水高級氧化處理裝置。

　　為實現以上技術目的,本發明的技術方案是:一種復合式污水高級氧化處理裝置，包括上箱體、下箱體和曝氣管多根，所述上箱體安裝在下箱體上，所述上箱體中依次設有耦合倉、復合耦合倉和高壓分解倉，所述下箱體中依次設有電化學分解倉、固液分離倉和溢流罐，所述耦合倉、復合耦合倉和高壓分解倉中底部均設有曝氣管，所述耦合倉、復合耦合倉、高壓分解倉、電化學分解倉、固液分離倉和溢流罐依次連通。

　　作為優選，所述復合耦合倉包括復合耦合倉體，所述復合耦合倉體內設有稀有金屬層、催化劑層和鋼球?qū)樱�所述稀有金屬層、催化劑層和鋼球�(qū)訌南轮辽弦来闻帕星椅挥趶?fù)合耦合倉體內的中間位置。

　　作為優選，所述高壓分解倉包括高壓分解倉體上還設有增壓口、壓力表和泄壓閥。

　　作為優選，所述固液分離倉包括固液分離上倉體、固液分離下倉體、網孔板和濾板，所述固液分離上倉體、網孔板和固液分離下倉體自上而下依次連接，所述濾板安裝在固液分離上倉體內。

　　作為優選，所述濾板為傾斜狀。

　　從以上描述可以看出，本發明具備以下優點：本發明通過將多個污水處理工藝進行整合，分別將電偶合、復合耦合和高壓分解進行整合，從而保證污水在多個倉中進行不同大分子的打斷以及沉淀的析出，同時根據污水處理的種類不同其倉中的填料也可以為不同種類，同時在經過初步耦合和爆氣的污水在送入電化學分解倉中進行電化學分解，經過電化學分解后的污水送入固液分離倉中進行固液分離，其上清液通過溢流的形式進行收集，沉淀物通過網孔板送入固液分離下倉體，整個裝置可以對污水進行多方面的分解和處理，占用空間小，使用簡便同時污水處理速度更快。
