申請日2016.07.21

　　公開(公告)日2018.01.30

　　IPC分類號C02F1/04; C02F101/38

　　摘要

　　本發明涉及一種污水處理設備，尤其是涉及一種利用高分子化合物的物理沸點特性通過溫度控制實現分離的高分子廢水低溫分離裝置，包括加溫機構、罐體和罐蓋，加溫機構位于罐體底部，罐蓋包括收集部和回收部，回收部為環形凹陷，回收部設在收集部的邊緣處;采用本發明的高分子廢水低溫分離裝置將加溫機構的溫度控制控制在一定溫度，當保持一定時間后，污水中的高分子會從污水中出現蒸發的效果從而使得高分子通過自下而上的氣壓作用附著于收集部的內壁處，同時由于收集部的內壁為半球形或圓錐形，同時收集部的內表面為粗糙面，其會在收集部冷凝順著收集部進入回收部，而回收部的環形凹陷設在設計部的邊緣可以更有效的對高分子化合物進行收集。

　　權利要求書

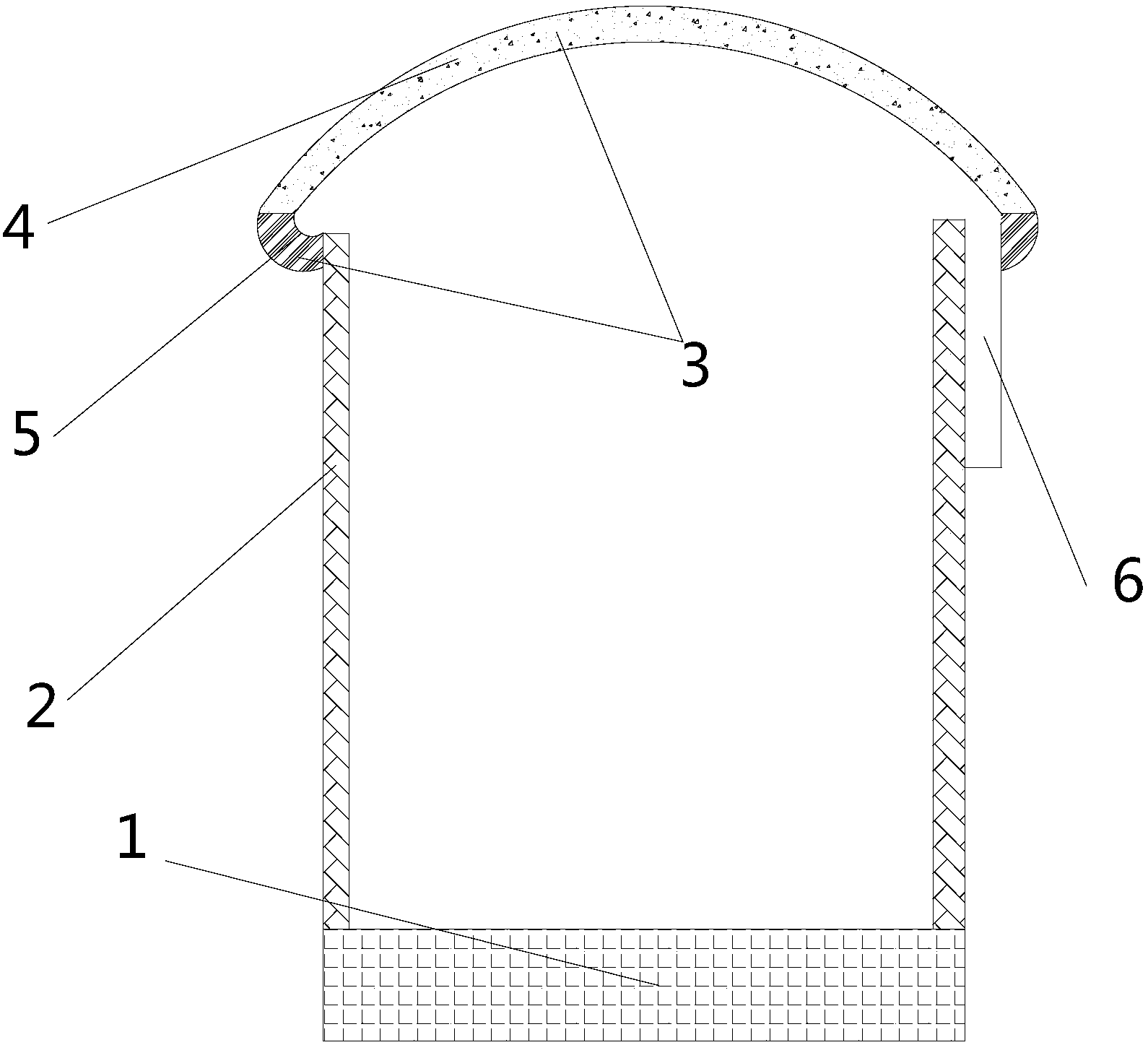

　　1.一種高分子廢水低溫分離裝置，包括加溫機構(1)、罐體(2)和罐蓋(3)，所述加溫機構(1)位于罐體(2)底部，所述罐蓋(3)包括收集部(4)和回收部(5)，所述的回收部(5)為環形凹陷，所述回收部(5)設在收集部(4)的邊緣處。

　　2.根據權利要求1所述的高分子廢水低溫分離裝置，其特征在于：所述收集部(5)為半球形。

　　3.根據權利要求1所述的高分子廢水低溫分離裝置，其特征在于：所述收集部(5)為圓錐形。

　　4.根據權利要求1所述的高分子廢水低溫分離裝置，其特征在于：所述收集部(5)的內表面為粗糙面。

　　5.根據權利要求1所述的高分子廢水低溫分離裝置，其特征在于：所述環形凹陷上還設有高分子回收機構(6)。

　　說明書

　　高分子廢水低溫分離裝置

　　技術領域

　　本發明涉及一種污水處理設備，尤其是涉及一種高分子廢水低溫分離裝置。

　　背景技術

　　目前，化工生產形成的污水中含有大量的類似吡啶和嘧啶的高分子化合物，如肥料廠的廢水水，化工制藥廠的污水、排水等。而現有技術中對此類高分子化合物的廢水處理工藝采用的是先將原水依次通過集水池、電催化氧化、Fe-O2氧化、混凝反應池、PH調節池以及上流式厭氧污泥床反應器，此污水處理工藝的成本較高，需要多種藥劑添加。

　　發明內容

　　針對現有技術中的上述不足，本發明提供一種利用高分子的物理沸點特性通過溫度控制實現高分子分離的高分子廢水低溫分離裝置。

　　為實現以上技術目的,本發明的技術方案是:一種高分子廢水低溫分離裝置，包括加溫機構、罐體和罐蓋，所述加溫機構位于罐體底部，所述罐蓋包括收集部和回收部，所述的回收部為環形凹陷，所述回收部設在收集部的邊緣處。

　　作為優選，所述收集部為半球形。

　　作為優選，所述收集部為圓錐形。

　　作為優選，所述收集部的內表面為粗糙面。

　　作為優選，所述環形凹陷上還設有高分子回收機構。

　　從以上描述可以看出，本發明具備以下優點：采用本發明的高分子廢水低溫分離裝置將加溫機構的溫度控制控制在制定溫度，當保持一定時間后，污水中的類似吡啶、嘧啶等高分子會從污水中出現蒸發的效果從而使得其通過自下而上的氣壓作用附著于收集部的內壁處，同時由于收集部的內壁為半球形或圓錐形，同時收集部的內表面為粗糙面，所以高分子有機物會在收集部冷凝順著收集部進入回收部，而回收部的環形凹陷設在設計部的邊緣可以更有效的對吡啶、嘧啶等高分子進行收集。
