申請日2016.07.21

　　公開(公告)日2018.01.30

　　IPC分類號C02F1/461

　　摘要

　　本發明涉及一種污水處理設備，尤其是涉及一種高壓電化學污水處理設備，包括設備本體、槽體、陽極板、陰極板、進水口、出水口，所述槽體設在設備本體內，所述陽極板和陰極板為多個且為復合層，所述陽極板和陰極板上設有多個通孔;本發明通過將陽極板和陰極板采用多層復合板并且通過在陽極板和陰極板上增設多個通孔，同時提高了陽極板和陰極板的數量使得整個電化學設備可以達到高壓、高效率以及不會出現鈍化、極化的效果，大大的提高了電能的利用效率同時所述的極板采用復合層的形式不僅提高了電能的利用率同時可以分解出更多的羥基用來分解和打斷污水中的大分子，從而實現更有效的污水凈化。

　　權利要求書

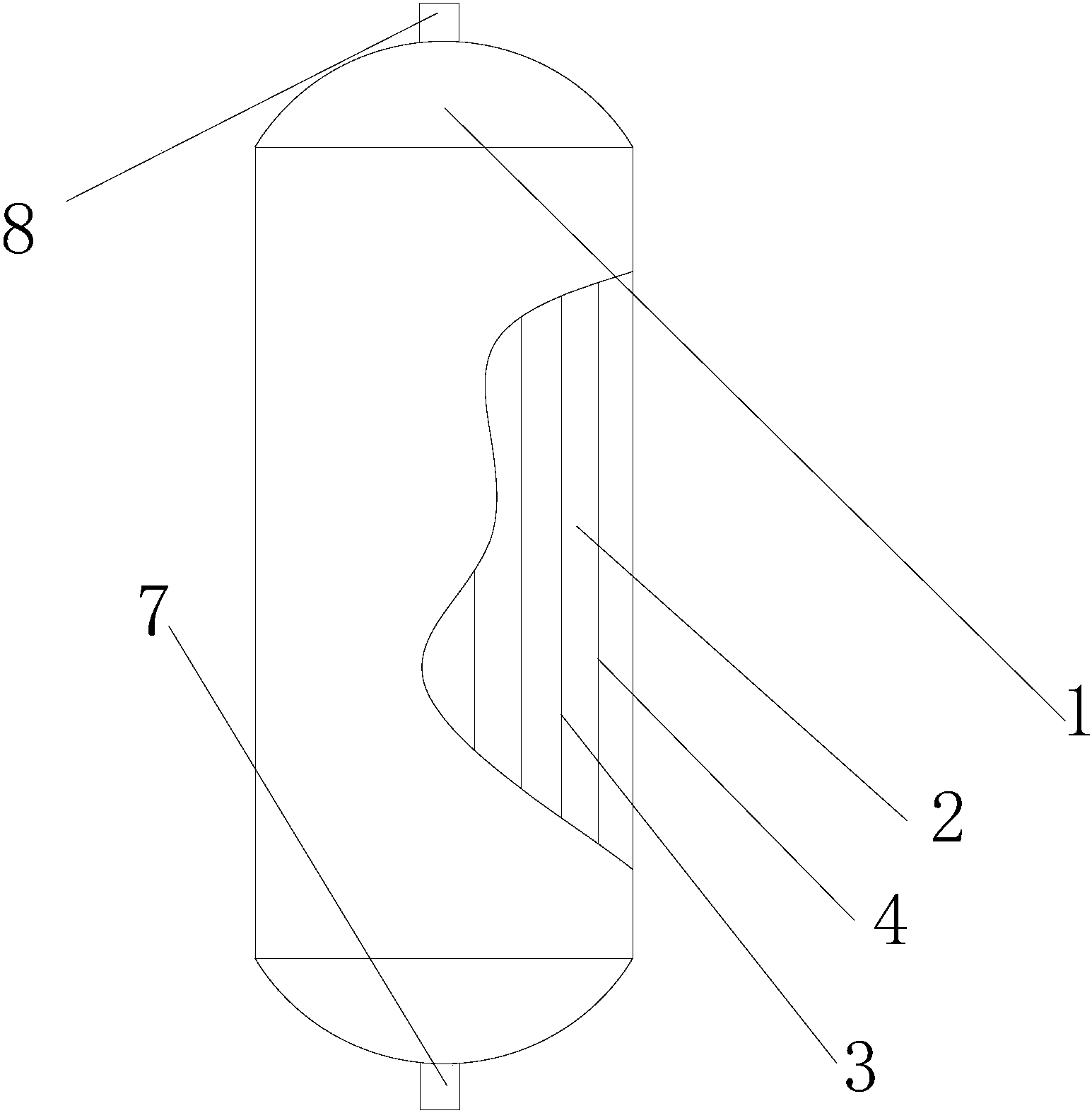

　　1.一種高壓電化學污水處理設備，包括設備本體(1)、槽體(2)、陽極板(3)、陰極板(4)、進水口(7)、出水口(8)，所述槽體(2)設在設備本體(1)內，所述陽極板(3)和陰極板(4)為多個且為復合層，所述陽極板(3)和陰極板(4)上設有多個通孔(5)。

　　2.根據權利要求1所述的高壓電化學污水處理設備，其特征在于：所述陽極板(3)和陰極板(4)的復合層是指低碳板(9)、金屬板(10)、稀有金屬板(11)依次復合而成。

　　3.根據權利要求1所述的高壓電化學污水處理設備，其特征在于：所述通孔(5)為圓形。

　　4.根據權利要求1所述的高壓電化學污水處理設備，其特征在于：所述通孔(5)為蜂窩形。

　　5.根據權利要求1所述的高壓電化學污水處理設備，其特征在于：所述陽極板(3)和陰極板(4)的數量各為三個。

　　說明書

　　高壓電化學污水處理設備

　　技術領域

　　本發明涉及一種污水處理設備，尤其是涉及一種高壓電化學污水處理設備。

　　背景技術

　　目前，工業生產形成的污水中含有大量的重金屬離子，如電鍍廠鍍件洗滌水，有色金屬冶煉廠除塵排水等。而實際所需處理的廢水中含有的重金屬并不是單一種類，往往多種重金屬并存，這些重金屬離子對環境構成的威脅很大。

　　處理含重金屬的廢水時，若陽極板釋放出來的金屬離子沒有及時的擴散到水體中，極板易出現極化、鈍化現象，從而導致污水處理時間長，能耗高、活性物質釋入不均勻、渣滓的含水率較高及操作連續性差等問題。

　　發明內容

　　針對現有技術中的上述不足，本發明提供的高壓電化學污水處理設備結構簡單，通過材料和結構的改進使得污水處理時間斷，提高能源利用效率。

　　為實現以上技術目的,本發明的技術方案是:一種高壓電化學污水處理設備，包括設備本體、槽體、陽極板、陰極板、進水口、出水口，所述槽體設在設備本體內，所述陽極板和陰極板為多個且為復合層，所述陽極板和陰極板上設有多個通孔。

　　作為優選，所述陽極板和陰極板的復合層是指低碳板、金屬板、稀有金屬板依次復合而成。

　　作為優選，所述通孔為圓形。

　　作為優選，所述通孔為蜂窩形。

　　作為優選，所述陽極板和陰極板的數量各為三個。

　　從以上描述可以看出，本發明具備以下優點：本發明通過將陽極板和陰極板采用多層復合板并且通過在陽極板和陰極板上增設多個通孔，同時提高了陽極板和陰極板的數量使得整個電化學設備可以達到高壓、高效率以及不會出現鈍化、極化的效果，大大的提高了電能的利用效率同時所述的極板采用復合層的形式不僅提高了電能的利用率同時可以分解出更多的羥基用來分解和打斷污水中的大分子，從而實現更有效的污水凈化。
