申請日2016.07.21

　　公開(公告)日2018.01.30

　　IPC分類號C02F1/72

　　摘要

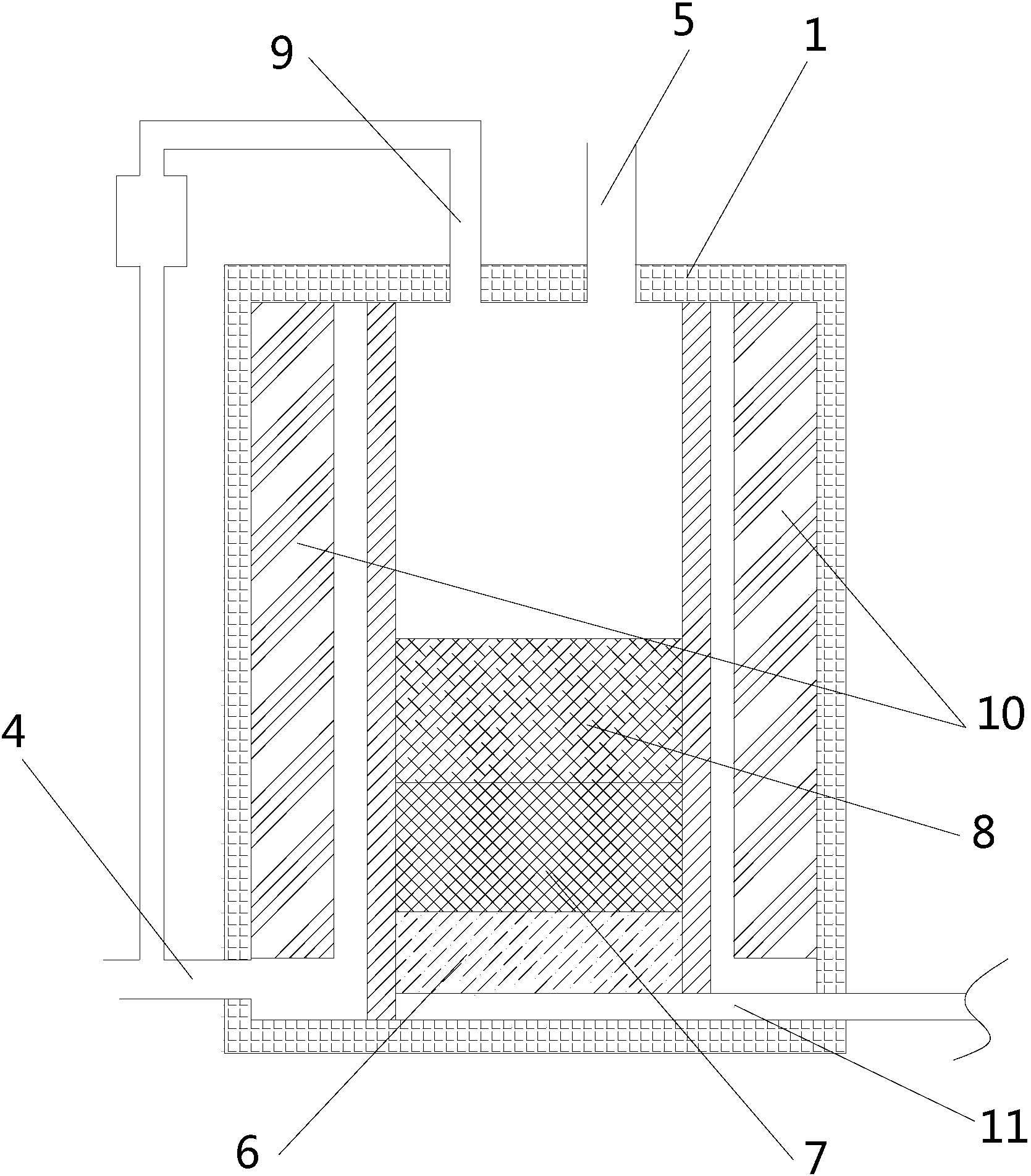

　　本發明涉及一種污水處理設備，尤其是涉及一種可對污水進行催化和處理等多方面處理的多功能污水處理裝置，包括裝置本體(1)、污水進口(4)、污水出口(5)、稀有金屬層(6)、催化劑層(7)、鋼球?qū)?8)和泡沫出口(9)，所述稀有金屬層(6)、催化劑層(7)、鋼球?qū)?8)從下至上依次排列且位于裝置本體(1)內的中間位置，所述污水進口(4)、污水出口(5)和泡沫出口(9)均設在裝置本體(1)上，還包括曝氣管(11)，所述曝氣管(11)設在裝置本體(1)底部。

　　權利要求書

　　1.一種多功能污水處理裝置，包括裝置本體(1)、污水進口(4)、污水出口(5)、稀有金屬層(6)、催化劑層(7)、鋼球?qū)?8)和泡沫出口(9)，所述稀有金屬層(6)、催化劑層(7)、鋼球?qū)?8)從下至上依次排列且位于裝置本體(1)內的中間位置，所述污水進口(4)、污水出口(5)和泡沫出口(9)均設在裝置本體(1)上，還包括曝氣管(11)，所述曝氣管(11)設在裝置本體(1)底部。

　　2.根據權利要求1所述的多功能污水處理裝置，其特征在于：還包括超聲波自清洗機構(10)，所述超聲波自清洗機構(10)為兩個且分別設在裝置本體(1)的兩側內壁上。

　　3.根據權利要求1所述的多功能污水處理裝置，其特征在于：所述污水進口(4)安裝在裝置本體(1)底部。

　　4.根據權利要求1所述的多功能污水處理裝置，其特征在于：所述污水出口(5)安裝在裝置本體(1)頂部。

　　5.根據權利要求1所述的多功能污水處理裝置，其特征在于：所述泡沫出口(9)安裝在裝置本體(1)上部且與污水進口(4)連通。

　　6.根據權利要求1所述的多功能污水處理裝置，其特征在于：所述鋼球?qū)?8)采用的鋼球?yàn)榈吞间撉颉?/P>

　　說明書

　　多功能污水處理裝置

　　技術領域

　　本發明涉及一種污水處理設備，尤其是涉及一種多功能污水處理裝置。

　　背景技術

　　工業廢水是指工業生產過程中所產生的廢水、污水和廢液，其中含有隨水流失的工業生產用料、中間產物和產品以及生產過程中產生的污染物。隨著工業的迅速發展，廢水的種類和數量迅猛增加，對水體的污染也日趨廣泛和嚴重，威脅人類的健康和安全。因此，對于保護環境來說，工業廢水的處理比城市污水的處理更為重要。

　　現在針對這些污染，采用下列幾種方法：1、化學沉淀法，它是通過化學絮凝劑與污水混合攪拌發生絮凝反應而將污水中有害物質絮凝成絮，進而沉淀的機理來達到分離污水中有害物的方法，該方法絮凝劑本身成本高、添加量大，使得用此法處理污水成本居高不下，絮凝劑添加量須精確化驗計算，則給實際生產應用中的操作者帶來不便，關鍵是難降解的分子連，普通聚凝劑及氧化劑的投入無法滿足擊破擊碎污水中的長連分子結構;2、離子交換法和薄膜法，該法能夠確保電鍍廢水達標排放，水質較好，但是再生和更換樹脂、膜片的制作工藝復雜，不容易掌握。

　　發明內容

　　針對現有技術中的上述不足，本發明提供一種可對污水進行催化和處理等多方面處理的多功能污水處理裝置。

　　為實現以上技術目的,本發明的技術方案是:一種多功能污水處理裝置，包括裝置本體、污水進口、污水出口、稀有金屬層、催化劑層、鋼球?qū)雍团菽�出口，所述稀有金屬層、催化劑層、鋼球�(qū)訌南轮辽弦来闻帕星椅挥谘b置本體內的中間位置，所述污水進口、污水出口和泡沫出口均設在裝置本體上，還包括曝氣管，所述曝氣管設在裝置本體底部。

　　作為優選，還包括超聲波自清洗機構，所述超聲波自清洗機構為兩個且分別設在裝置本體的兩側內壁上。

　　作為優選，所述污水進口安裝在裝置本體底部。

　　作為優選，所述污水出口安裝在裝置本體頂部。

　　作為優選，所述泡沫出口安裝在裝置本體上部且與污水進口連通。

　　作為優選，所述鋼球?qū)硬捎玫匿撉驗榈吞间撉颉?/P>

　　從以上描述可以看出，本發明具備以下優點：采用本發明的多功能污水處理裝置可對污水進行化學處理，同時可以根據實際污水的需要在稀有金屬層、催化劑層填充指定的稀有金屬和催化劑的種類，采用這種結構在實施時會產生大量泡沫，通過將泡沫出口與污水進口連通使得污水仍可以進行回流再分解的效果，并且增設的超聲波自清洗機構可以更好的保證工作效果，同時鋼球?qū)硬捎玫牡吞间撉蚩梢愿�好的幫助污水雜質的析出以及分解效果。
