申請日2016.07.21

　　公開(公告)日2018.01.30

　　IPC分類號C02F1/22

　　摘要

　　本發明涉及一種污水處理設備，尤其是涉及一種采用低溫分離技術使污水中鹽離子析出結晶進而實現鹽離子分離的污水低溫分離器,包括低溫甲醇存貯罐、罐體一、罐體二、污水進口、污水出口、甲醇進口、甲醇出口、電機和葉片，罐體一設在罐體二內，污水進口和污水出口與罐體一連通，甲醇進口和甲醇出口與罐體二連通，電機的傳動軸與葉片連接，所述葉片設在罐體一內,本發明利用保溫杯原理將甲醇進行低溫處理后對污水進行降溫處理，降溫后的污水內的鹽離子會因?yàn)樽陨淼奶匦远鴱奈鬯畠?nèi)析出形成鹽晶體，葉片的轉動可以進一步幫助鹽晶體析出，而污水進口處的擾流設計可以使得污水在還未進入罐體一時就開始進行降溫處理，從而提高污水分離的效率。

　　權利要求書

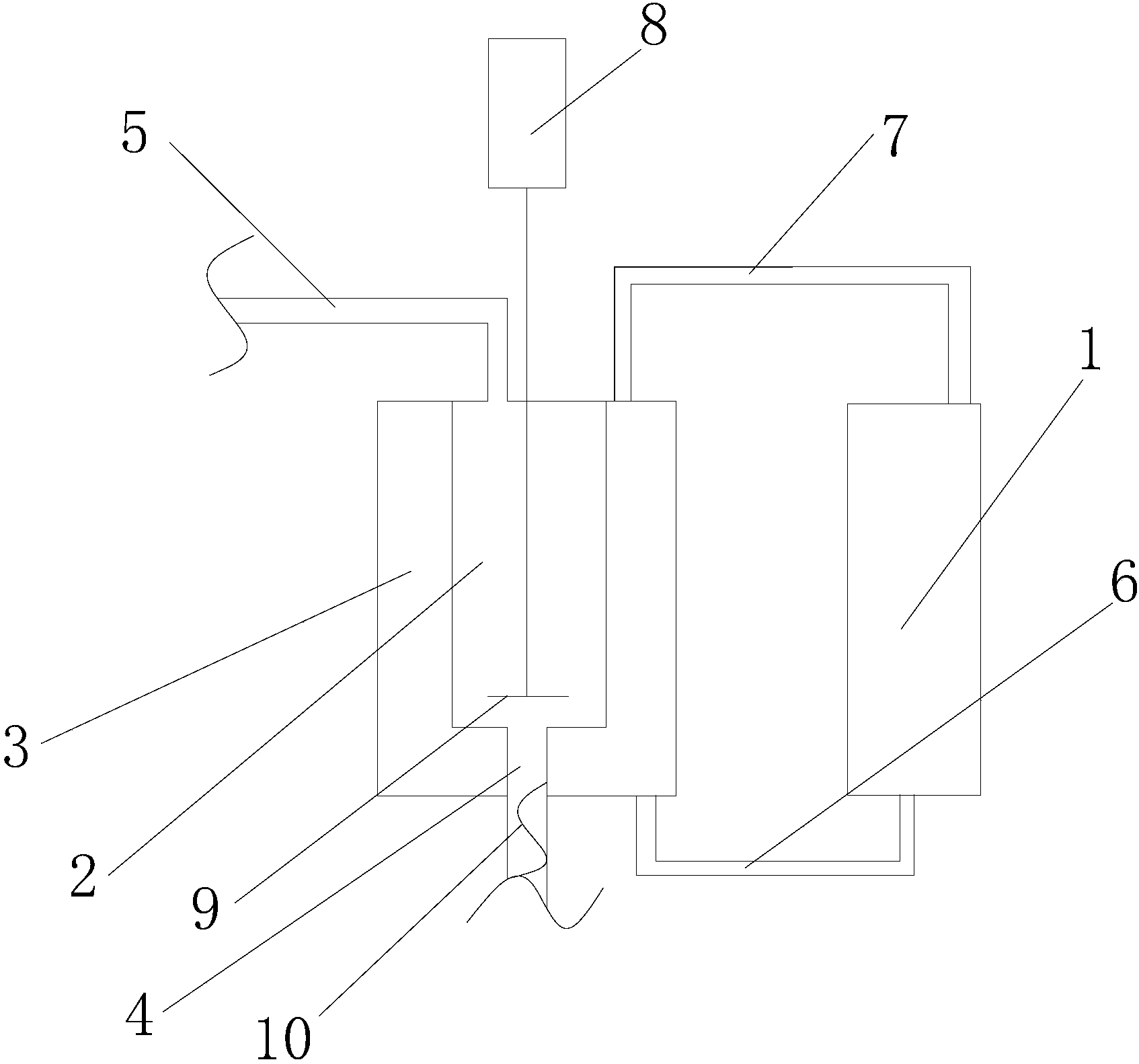

　　1.一種污水低溫分離器，包括低溫甲醇存貯罐(1)、罐體一(2)、罐體二(3)、污水進口(4)、污水出口(5)、甲醇進口(6)、甲醇出口(7)、電機(8)和葉片(9)，所述罐體一(2)設在罐體二(3)內，所述污水進口(4)和污水出口(5)與罐體一(2)連通，所述甲醇進口(6)和甲醇出口(7)與罐體二(3)連通，所述電機(8)的傳動軸與葉片(9)連接，所述葉片(9)設在罐體一(2)內。

　　2.根據權利要求1所述的污水低溫分離器，其特征在于：所述甲醇進口(6)和甲醇出口(7)安裝在罐體二(3)的上部。

　　3.根據權利要求1所述的污水低溫分離器，其特征在于：所述污水進口(4)穿過罐體二(3)與罐體一(2)的底部連通。

　　4.根據權利要求1所述的污水低溫分離器，其特征在于：所述污水出口(5)穿過罐體二(3)與罐體一(2)的頂部連通。

　　5.根據權利要求1所述的污水低溫分離器，其特征在于：所述污水進口(4)為硬質塑料構成的管體。

　　6.根據權利要求5所述的污水低溫分離器，其特征在于：所述管體內設有擾流部件(10)。

　　說明書

　　污水低溫分離器

　　技術領域

　　本發明涉及一種污水處理設備，尤其是涉及一種污水低溫分離器。

　　背景技術

　　目前，工業生產形成的污水中含有大量的鹽離子，如電鍍廠鍍件洗滌水，有色金屬冶煉廠除塵排水等。而實際所需處理的廢水中含有的鹽離子并不是單一種類，往往多種鹽離子并存，這些鹽離子對環境構成的威脅很大。

　　發明內容

　　針對現有技術中的上述不足，本發明提供一種采用低溫分離技術使污水中鹽離子析出結晶進而實現鹽離子分離的污水低溫分離器。

　　為實現以上技術目的,本發明的技術方案是:一種污水低溫分離器，包括低溫甲醇存貯罐、罐體一、罐體二、污水進口、污水出口、甲醇進口、甲醇出口、電機和葉片，所述罐體一設在罐體二內，所述污水進口和污水出口與罐體一連通，所述甲醇進口和甲醇出口與罐體二連通，所述電機的傳動軸與葉片連接，所述葉片設在罐體一內。

　　作為優選，所述甲醇進口和甲醇出口安裝在罐體二的上部。

　　作為優選，所述污水進口穿過罐體二與罐體一的底部連通。

　　作為優選，所述污水出口穿過罐體二與罐體一的頂部連通。

　　作為優選，所述污水進口為硬質塑料構成的管體。

　　作為優選，所述管體內設有擾流部件。

　　從以上描述可以看出，本發明具備以下優點：本發明利用保溫杯原理將甲醇進行低溫處理后對污水進行降溫處理，降溫后的污水內的鹽離子會因?yàn)樽陨淼奶匦远鴱奈鬯畠?nèi)析出形成鹽晶體，葉片的轉動可以進一步幫助鹽晶體析出，而污水進口處的擾流設計可以使得污水在還未進入罐體一時就開始進行降溫處理，從而提高污水分離的效率。
