申請日2016.05.31
公開(公告)日2016.12.07
IPC分類號F04D29/66; F04D29/58; F04D25/08
摘要
本實用新型公開了一種基于無油雙螺桿空氣壓縮技術的污水處理鼓風機，包括箱體、變頻柜、觸摸屏、電控柜、散熱風扇、無油雙螺桿污水處理風機、軸承、空氣過濾器、冷卻體、風冷器、消音器和電機，所述軸承包括前軸承和后軸承，箱體的外部設置有進風口、出風口和觸摸屏，變頻柜和電控柜均安裝在箱體的內部，消音器的一端與出風口相連，散熱風扇安裝在箱體的一側。該裝置采用純干式無油雙螺桿壓縮技術，兩個螺桿之間不相互接觸，運行過程中螺桿腔體無需做油潤滑的處理，實現無油的要求;該裝置采用變頻器和高速永磁同步電機，供氣壓力范圍大，工作效率高，節能效果好，不僅適用于污水處理行業，還適用于紡織行業、電鍍行業等領域，適用范圍廣。

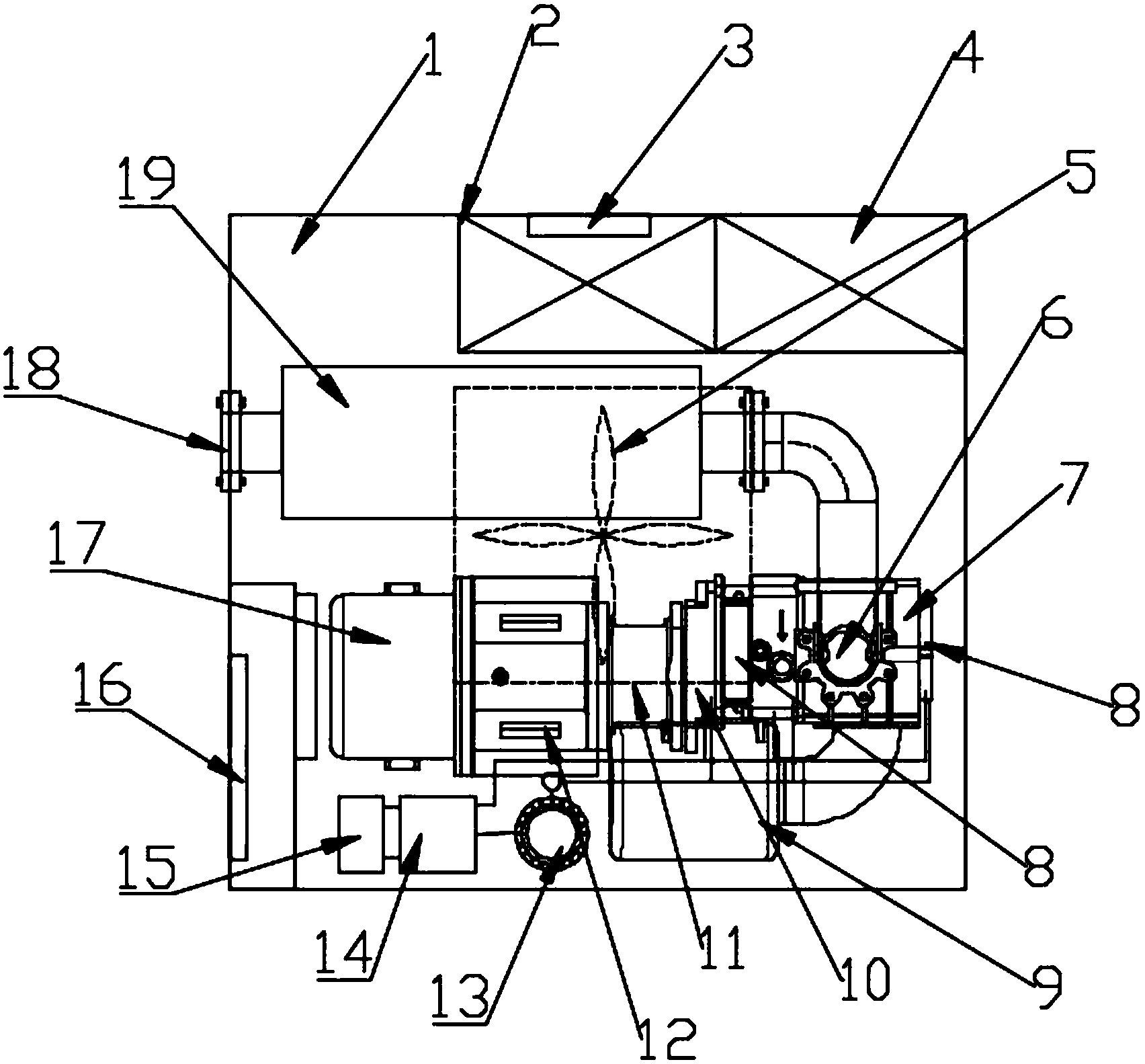

摘要附圖
權利要求書
1.一種基于無油雙螺桿空氣壓縮技術的污水處理鼓風機，其特征在于，包括箱體、變頻柜、觸摸屏、電控柜、散熱風扇、無油雙螺桿污水處理風機、軸承、空氣過濾器、冷卻體、風冷器、消音器和電機，所述軸承包括前軸承和后軸承，箱體的外部設置有進風口、出風口和觸摸屏，變頻柜和電控柜均安裝在箱體的內部，消音器安裝在箱體的內部，消音器的一端與出風口相連，消音器的另一端與無油雙螺桿污水處理風機相連，無油雙螺桿污水處理風機上設置有風機出口，無油雙螺桿污水處理風機的前端設置有前軸承，無油雙螺桿污水處理風機的后端通過后軸承與齒輪箱連接，齒輪箱通過聯軸器與冷卻體相連，冷卻體分別與電機和潤滑油泵相連，無油雙螺桿污水處理風機的下端與空氣過濾器相連，潤滑油泵與潤滑油箱連接，風冷器與潤滑油箱連接，散熱風扇安裝在箱體的上側。
2.根據權利要求1所述的基于無油雙螺桿空氣壓縮技術的污水處理鼓風機，其特征在于，所述無油雙螺桿污水處理風機中的雙螺桿與齒輪箱中的齒輪連接。
3.根據權利要求1或2所述的基于無油雙螺桿空氣壓縮技術的污水處理鼓風機，其特征在于，所述潤滑油泵和冷卻體之間設置有高效油過濾器，冷卻體采用閉式油潤滑冷卻系統。
4.根據權利要求1所述的基于無油雙螺桿空氣壓縮技術的污水處理鼓風機，其特征在于，所述電機采用高速永磁同步電機，變頻柜中設置有用于控制高速永磁同步電機的變頻器，聯軸器上設置有散熱口，散熱口與散熱風扇相連。
說明書
一種基于無油雙螺桿空氣壓縮技術的污水處理鼓風機
技術領域
本實用新型涉及一種鼓風機，具體是一種基于無油雙螺桿空氣壓縮技術的污水處理鼓風機。
背景技術
目前，國內外的二級生物處理污水廠大多數采用鼓風曝氣工藝,鼓風機主要用于廢水處理階段的預曝氣、好氧生化處理鼓風曝氣、混合攪拌等。鼓風機是曝氣工藝中最為關鍵的設備,其能耗占污水廠的總能耗的60%到70%左右。因此污水處理廠選用何種形式的風機是一個非常重要的問題，風機選擇正確與否與投資大小和運行管理費用密切相關,涉及到投資是否合理、長期效益高低問題。羅茨風機是污水處理廠選擇較多的鼓風設備，其設備造價低廉，供氣壓力和供風量較大，維護成本較低，適用性較強。此外，單級離心鼓風機、多級離心鼓風機以及磁懸浮鼓風機近年來也被應用到污水處理領域，但由于其適用范圍不廣，實際應用限制條件太多，因此其不被市場廣泛認可。
實用新型內容
本實用新型的目的在于提供一種基于無油雙螺桿空氣壓縮技術的污水處理鼓風機，以解決上述背景技術中提出的問題。
為實現上述目的，本實用新型提供如下技術方案：
一種基于無油雙螺桿空氣壓縮技術的污水處理鼓風機，包括箱體、變頻柜、觸摸屏、電控柜、散熱風扇、無油雙螺桿污水處理風機、軸承、空氣過濾器、冷卻體、風冷器、消音器和電機，所述軸承包括前軸承和后軸承，箱體的外部設置有進風口、出風口和觸摸屏，變頻柜和電控柜均安裝在箱體的內部，消音器安裝在箱體的內部，消音器的一端與出風口相連，消音器的另一端與無油雙螺桿污水處理風機相連，無油雙螺桿污水處理風機上設置有風機出口，無油雙螺桿污水處理風機的前端設置有前軸承，無油雙螺桿污水處理風機的后端通過后軸承與齒輪箱連接，齒輪箱通過聯軸器與冷卻體相連，冷卻體分別與電機和潤滑油泵相連，無油雙螺桿污水處理風機的下端與空氣過濾器相連，潤滑油泵與潤滑油箱連接，風冷器與潤滑油箱連接，散熱風扇安裝在箱體的上側。
作為本實用新型進一步的方案：無油雙螺桿污水處理風機中的雙螺桿與齒輪箱中的齒輪連接。
作為本實用新型進一步的方案：潤滑油泵和冷卻體之間設置有高效油過濾器，冷卻體采用閉式油潤滑冷卻系統。
作為本實用新型進一步的方案：電機采用高速永磁同步電機，變頻柜中設置有用于控制高速永磁同步電機的變頻器，聯軸器上設置有散熱口，散熱口與散熱風扇相連。
與現有技術相比，本實用新型的有益效果是：該裝置設計合理，故障率低，使用安全性和運行穩定性好;該裝置采用純干式無油雙螺桿壓縮技術，兩個螺桿之間不相互接觸，運行過程中螺桿腔體無需做油潤滑的處理，實現無油的要求;該裝置采用變頻器和高速永磁同步電機，供氣壓力范圍大，工作效率高，節能效果好，不僅適用于污水處理行業，還適用于紡織行業、電鍍行業等領域，適用范圍廣
