申請日2016.07.20

　　公開(公告)日2016.09.21

　　IPC分類號C02F9/12

　　摘要

　　本發明公開了一種污水深度處理裝置，包括：電磁水活化設備、氣液混合設備、超聲空化設備和污水反應池;所述電磁水活化設備分別與所述氣液混合設備和污水反應池通過管路連接;所述超聲空化設備設置于所述污水反應池內部。使臭氧和水完全混合，并控制需要臭氧的量，就可以實現臭氧的少量剩余，甚至零剩余。能提高效率，降低成本，減少能耗，而且臭氧投加工藝更加方便快捷，系統化設計便于管理，是未來市場的發展趨勢。

　　權利要求書

　　1.一種污水深度處理裝置，其特征在于，包括：

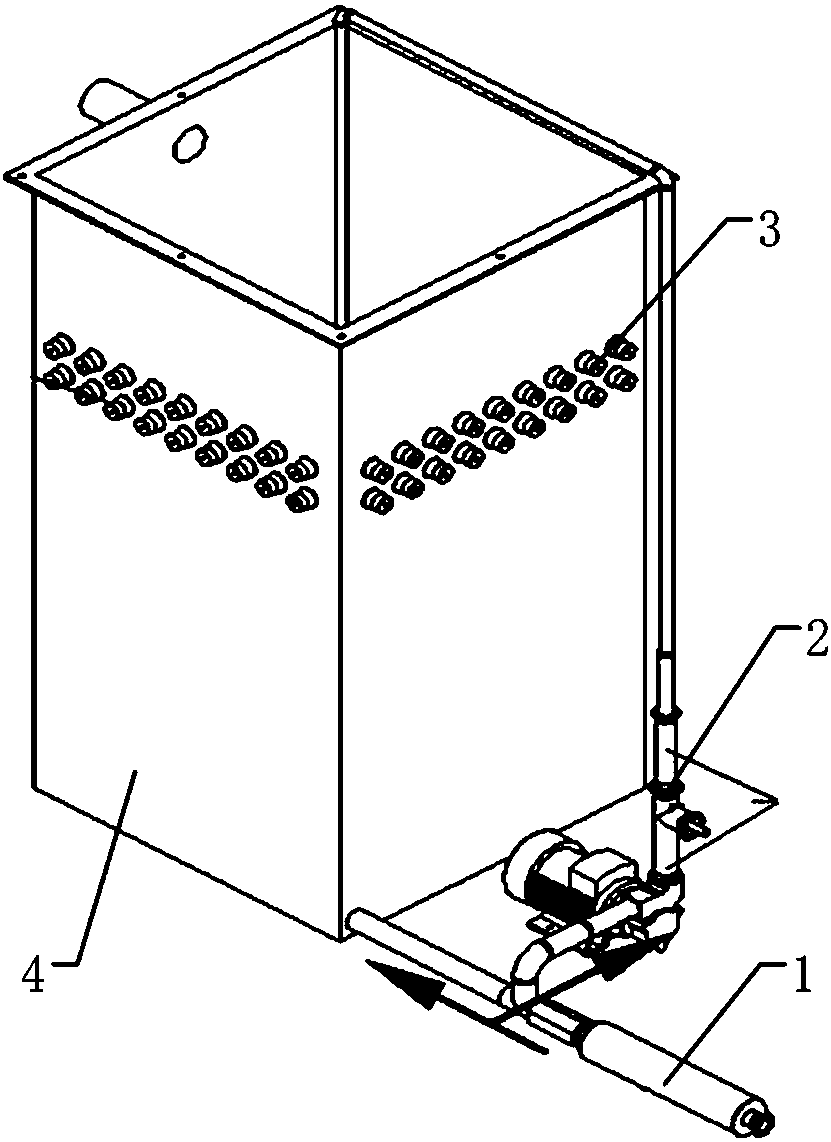

　　電磁水活化設備、氣液混合設備、超聲空化設備和污水反應池;

　　所述電磁水活化設備分別與所述氣液混合設備和污水反應池通過管路連接;所述超聲空化設備設置于所述污水反應池內部;

　　污水進入電磁水活化設備，在電磁場的作用下進行水體活化，將團狀水分子破解成為小水分子或單個極性水分子，得到活化水;將所述活化水分流，一部分進入污水反應池;一部分與臭氧一起通入氣液混合設備，形成存在微納米氣泡的氣液混合物;將氣液混合物通入污水反應池里，在污水反應池周圍安裝超聲空化設備，利用超聲頻率和功率，使臭氧和污水充分反應。

　　2.根據權利要求1所述的污水深度處理裝置，其特征在于，所述電磁水活化設備包括電磁水活化管，所述電磁水活化管與管路采用螺紋連接。

　　3.根據權利要求2所述的污水深度處理裝置，其特征在于，所述電磁水活化管為設置于管路外面的螺線管，所述螺線管上能夠施加高頻電磁電源，使螺線管產生高速變化的磁場。

　　4.根據權利要求1所述的污水深度處理裝置，其特征在于，所述氣液混合設備包括微納米氣泡發生器，所述微納米氣泡發聲器與水泵和管道采用法蘭盤連接。

　　5.如權利要求4所述的污水深度處理裝置，其特征在于，所述微納米氣泡發生器包括曝氣設備;活化水高速流動，在湍流部分形成螺旋狀水流，使活化水發生離心運動;氣體通入之后發生向心運動，活化水和氣體形成氣液混合物。

　　6.如權利要求5所述的污水深度處理裝置，其特征在于，所述微納米氣泡發生器連接有臭氧氣體進氣口，用以通入臭氧氣體。

　　7.根據權利要求1所述的污水深度處理裝置，其特征在于，所述裝置還包括止回閥，設置于所述電磁水活化設備后，并通過管路與所述電磁水活化設備連接。

　　8.根據權利要求1所述的污水深度處理裝置，其特征在于，所述裝置還包括分隔篩，設置于所述污水反應池內。

　　說明書

　　一種污水深度處理裝置

　　技術領域

　　本發明涉及污水處理技術領域，尤其涉及一種污水深度處理裝置。

　　背景技術

　　目前國內外在電磁水活化、氣液混合、超聲技術方面都有很多研究，市面上也有很多相應的產品，但是這些產品的效率太低，不能應用于工業上。在水處理工藝上這么低的效率根本只是杯水車薪。

　　隨著對環境治理的重視，臭氧已經得到了廣泛的應用，尤其在污水和自來水的處理大量用到了臭氧。傳統使用的臭氧投加方式雖然在不斷地改進，但是對于河道水的治理這樣的臭氧投加方式已經不能滿足現在的需要。現在使用的臭氧投加方式會大量浪費生成的臭氧，而且在反應池外需要添加尾氣破壞系統，繁瑣而且增加了成本和能耗。如果用在河道水治理中，不能參加反應的臭氧會殺死周圍的動植物，造成新的生態環境破壞。

　　市場上最常見的氣液混合泵，雖然可以讓氣液很好的混合，但效率低，而且功耗特別大，這樣就會大大增加成本投入。電磁水活化目前主要用于管道除垢和磁化水飲用方面，對工業水處理還沒有廣泛的應用。而超聲技術是一項應用十分廣泛的成熟技術。在醫學、軍事、農業及工業生產等方面都有各種形式的應用。

　　發明內容

　　本發明實施例期望提供一種污水深度處理裝置，能夠解決現有技術中的污水處理方法中存在的問題，實現臭氧的少量剩余，減少能耗，臭氧投加工藝更加方便快捷。

　　本發明實施例的技術方案是這樣實現的：

　　一種污水深度處理裝置，包括：

　　電磁水活化設備、氣液混合設備、超聲空化設備和污水反應池;

　　所述電磁水活化設備分別與所述氣液混合設備和污水反應池通過管路連接;所述超聲空化設備設置于所述污水反應池內部;

　　污水進入電磁水活化設備，在電磁場的作用下進行水體活化，將團狀水分子破解成為小水分子或單個極性水分子，得到活化水;將所述活化水分流，一部分進入污水反應池;一部分與臭氧一起通入氣液混合設備，形成存在微納米氣泡的氣液混合物;將氣液混合物通入污水反應池里，在污水反應池周圍安裝超聲空化設備，利用超聲頻率和功率，使臭氧和污水充分反應。

　　所述電磁水活化設備包括電磁水活化管，所述電磁水活化管與管路采用螺紋連接。

　　所述電磁水活化管為設置于管路外面的螺線管，所述螺線管上能夠施加高頻電磁電源，使螺線管產生高速變化的磁場。

　　所述氣液混合設備包括微納米氣泡發生器，所述微納米氣泡發聲器與水泵和管道采用法蘭盤連接。

　　所述微納米氣泡發生器包括曝氣設備;活化水高速流動，在湍流部分形成螺旋狀水流，使活化水發生離心運動;氣體通入之后發生向心運動，活化水和氣體形成氣液混合物。

　　所述微納米氣泡發生器連接有臭氧氣體進氣口，用以通入臭氧氣體。

　　所述裝置還包括止回閥，設置于所述電磁水活化設備后，并通過管路與所述電磁水活化設備連接。

　　所述裝置還包括分隔篩，設置于所述污水反應池內。

　　本發明實施例所提供的污水深度處理裝置，使臭氧和水完全混合，并控制需要臭氧的量，就可以實現臭氧的少量剩余，甚至零剩余。能提高效率，降低成本，減少能耗，而且臭氧投加工藝更加方便快捷，系統化設計便于管理，是未來市場的發展趨勢。
