申請日2016.07.20

　　公開(公告)日2016.10.12

　　IPC分類號C02F9/14; C02F3/28

　　摘要

　　本發明公開了一種基于ABR的一體化污水處理設備，包括箱體，箱體內設有依次連接的ABR厭氧系統、缺氧池、好氧系統、沉淀池、混凝池、絮凝池、終沉池和清水池，ABR厭氧系統包括依次連接的ABR降流池Ⅰ、ABR升流池Ⅰ、ABR降流池Ⅱ、ABR升流池Ⅱ、ABR降流池Ⅲ、ABR升流池Ⅲ、ABR降流池Ⅳ和ABR升流池Ⅳ，好氧系統包括依次連接的好氧池Ⅰ、好氧池Ⅱ、好氧池Ⅲ和好氧池Ⅳ，ABR升流池Ⅳ與缺氧池相連接，缺氧池與好氧池Ⅰ相連接，好氧池Ⅳ與沉淀池相連接。本發明的工藝流程簡單，操作管理方便，工程投資小，處理效果穩定，耐沖擊負荷小，不會發生污泥膨脹，出水水質好，一體化設備具有占地面積小、便于集成、操作方便、自動化程度高等優點。

　　權利要求書

　　1.一種基于ABR的一體化污水處理設備，包括箱體(30)，其特征在于：所述箱體(30)內設有依次連接的ABR厭氧系統、缺氧池(9)、好氧系統、沉淀池(14)、混凝池(15)、絮凝池(16)、終沉池(17)和清水池(18)，ABR厭氧系統包括依次連接的ABR降流池Ⅰ(1)、ABR升流池Ⅰ(2)、ABR降流池Ⅱ(3)、ABR升流池Ⅱ(4)、ABR降流池Ⅲ(5)、ABR升流池Ⅲ(6)、ABR降流池Ⅳ(7)和ABR升流池Ⅳ(8)，好氧系統包括依次連接的好氧池Ⅰ(10)、好氧池Ⅱ(11)、好氧池Ⅲ(12)和好氧池Ⅳ(13)，ABR升流池Ⅳ(8)與缺氧池(9)相連接，缺氧池(9)與好氧池Ⅰ(10)相連接，好氧池Ⅳ(13)與沉淀池(14)相連接;所述好氧池Ⅰ(10)、好氧池Ⅱ(11)、好氧池Ⅲ(12)和好氧池Ⅳ(13)均設有懸掛填料和曝氣裝置(20)，缺氧池(9)、混凝池(15)和絮凝池(16)內均設有潛污攪拌機(19)，混凝池(15)與PAC加藥裝置相連接，絮凝池(16)與PAM加藥裝置相連接，清水池(18)與臭氧發生器相連接;所述好氧池Ⅳ(13)通過硝化液回流泵(26)分別與缺氧池(9)、污泥池相連接，污泥泵(27)的入水口通過管道分別與沉淀池(14)和終沉池(17)相連接，污泥泵(27)的出水口通過管道分別與ABR降流池Ⅰ(1)和污泥池相連接。

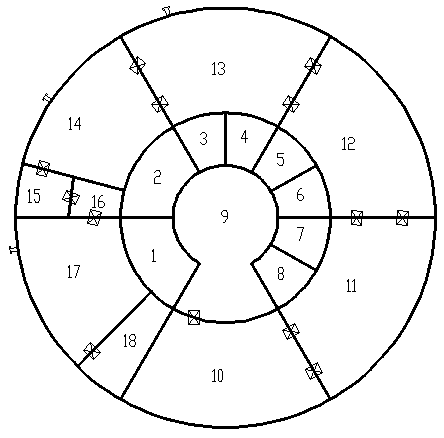

　　2.根據權利要求1所述的基于ABR的一體化污水處理設備，其特征在于，所述箱體(30)由三個同軸圓柱體組成，箱體(30)最外圍的圓環部分沿順時針方向依次設置有好氧池Ⅰ(10)、好氧池Ⅱ(11)、好氧池Ⅲ(12)、好氧池Ⅳ(13)、沉淀池(14)、混凝池(15)、絮凝池(16)、終沉池(17)和清水池(18);箱體(30)次外圍的圓環部分沿順時針方向依次設置有ABR降流池Ⅰ(1)、ABR升流池Ⅰ(2)、ABR降流池Ⅱ(3)、ABR升流池Ⅱ(4)、ABR降流池Ⅲ(5)、ABR升流池Ⅲ(6)、ABR降流池Ⅳ(7)和ABR升流池Ⅳ(8);ABR降流池Ⅰ(1)和ABR升流池Ⅳ(8)之間的扇形區域與箱體(30)中心圓形部分相互連通為缺氧池(9)。

　　3.根據權利要求1或2所述的基于ABR的一體化污水處理設備，其特征在于，所述ABR降流池Ⅰ(1)與ABR升流池Ⅰ(2)之間、ABR降流池Ⅱ(3)與ABR升流池Ⅱ(4)之間、ABR降流池Ⅲ(5)與ABR升流池Ⅲ(6)之間、ABR降流池Ⅳ(7)與ABR升流池Ⅳ(8)之間均設有豎向的導流板，導流板下部均設有50°折角;ABR升流池Ⅰ(2)與ABR降流池Ⅱ(3)之間、ABR升流池Ⅱ(4)與ABR降流池Ⅲ(5)之間、ABR升流池Ⅲ(6)與ABR降流池Ⅳ(7)之間均設有上部溢流的隔板;所述ABR升流池Ⅳ(8)與缺氧池(9)之間的擋板的上部設有過水孔;所述缺氧池(9)與好氧池Ⅰ(10)之間擋板的上部設有過水孔，好氧池Ⅰ(10)與好氧池Ⅱ(11)之間擋板的下部設有過水孔，好氧池Ⅱ(11)與好氧池Ⅲ(12)之間擋板的上部設有過水孔，好氧池Ⅲ(12)與好氧池Ⅲ(13)之間擋板的下部設有過水孔，終沉池(17)與清水池(18)之間擋板上設有過水孔。

　　4.根據權利要求1或2所述的基于ABR的一體化污水處理設備，其特征在于，所述沉淀池(14)內設有中心筒和泥斗，終沉池(17)內設有中心筒和泥斗，泥斗位于中心筒下部;所述好氧池Ⅳ(13)通過管道與沉淀池(14)的中心筒相連接，沉淀池(14)的中心筒通過上部的溢流堰與混凝池(15)相連接，混凝池(15)通過下部的過水孔與絮凝池(16)相連接，絮凝池(16)通過管道與終沉池(17)的中心筒相連接。

　　5.根據權利要求1所述的基于ABR的一體化污水處理設備，其特征在于，所述ABR降流池Ⅰ(1)、ABR升流池Ⅰ(2)、ABR降流池Ⅱ(3)、ABR升流池Ⅱ(4)、ABR降流池Ⅲ(5)、ABR升流池Ⅲ(6)、ABR降流池Ⅳ(7)和ABR升流池Ⅳ(8)均為密閉的扇形箱體，扇形箱體蓋板上設有排氣孔，排氣孔與沼氣收集裝置相連接。

　　6.根據權利要求2所述的基于ABR的一體化污水處理設備，其特征在于，所述曝氣裝置(20)包括相互連通的氣體管道，風機(24)通過管道與曝氣裝置(20)相連接;曝氣裝置(20)分別設置在好氧池Ⅰ(10)、好氧池Ⅱ(11)、好氧池Ⅲ(12)和好氧池Ⅳ(13)的底部，懸掛填料分別懸掛于好氧池Ⅰ(10)、好氧池Ⅱ(11)、好氧池Ⅲ(12)和好氧池Ⅳ(13)的中部。

　　7.根據權利要求1所述的基于ABR的一體化污水處理設備，其特征在于，所述風機(24)的數量設有兩個，兩個風機(24)并聯連接;風機(24)、硝化液回流泵(26)、污泥泵(27)均設置在箱體(30)外的地面上;所述硝化液回流泵(26)和污泥泵(27)間歇運行。

　　說明書

　　一種基于ABR的一體化污水處理設備

　　技術領域

　　本發明涉及污水處理的技術領域，具體涉及一種基于ABR的一體化污水處理設備，可處理包括畜禽養殖、工業廢水等有機物濃度較高的污水。

　　背景技術

　　隨著畜禽養殖業、工業等行業的飛速發展，高濃度有機廢水的產生量也隨之大量增加，采用傳統的好氧生物處理法處理廢水要消耗大量能源，廢水好氧生物處理法的實質是利用電能的消耗來達到改善廢水品質使其符合水域環境質量要求的一種技術措施，所以好氧生物處理是耗能型的廢水處理技術。對于高濃度的有機廢水，單靠好養生物處理技術遠遠達不到排放的要求。因此，在眾多的廢水處理工藝中，人們又重新認識采用厭氧生物處理工藝處理有機廢水。廢水厭氧處理技術具有運轉費用低、有可利用的能源產生，在處理高濃度有機廢水方面有一系列的優越性。

　　隨著厭氧反應器處理技術的不斷改進，其工藝的水力設計已由簡單的推流式或完全混合式發展到了混合型復雜流態，具有較高的反應器利用效率、較強的處理能力，具有良好的生物固體的截留能力，并使一個反應區域內的微生物在不同環境下生長，與不同階段的進水相接觸，在一定程度上實現了生物相的分離，從而可穩定提高設施的處理效果。通過構造上的改進，延長水流在反應器內的流經，從而促進廢水與污泥的接觸，厭氧折流反應器(ABR)結構簡單、運轉管理方便、啟動較快及水力條件好等特點，更加受到專業人士的關注，在高濃度有機廢水處理領域有較大的發展前景。

　　發明內容

　　為了解決上述技術問題，本發明提供了一種基于ABR的一體化污水處理設備，具有結構簡單，出水水質好，占地面積小，便于集成，系統抗沖擊性強、運行管理方便、自動化程度高，操作方便，可以實現全自動運行管理。

　　為了達到上述目的，本發明的技術方案是：一種基于ABR的一體化污水處理設備，包括箱體，所述箱體內設有依次連接的ABR厭氧系統、缺氧池、好氧系統、沉淀池、混凝池、絮凝池、終沉池和清水池，ABR厭氧系統包括依次連接的ABR降流池Ⅰ、ABR升流池Ⅰ、ABR降流池Ⅱ、ABR升流池Ⅱ、ABR降流池Ⅲ、ABR升流池Ⅲ、ABR降流池Ⅳ和ABR升流池Ⅳ，好氧系統包括依次連接的好氧池Ⅰ、好氧池Ⅱ、好氧池Ⅲ和好氧池Ⅳ，ABR升流池Ⅳ與缺氧池相連接，缺氧池與好氧池Ⅰ相連接，好氧池Ⅳ與沉淀池相連接;所述好氧池Ⅰ、好氧池Ⅱ、好氧池Ⅲ和好氧池Ⅳ均設有懸掛填料和曝氣裝置，缺氧池、混凝池和絮凝池內均設有潛污攪拌機，混凝池與PAC加藥裝置相連接，絮凝池與PAM加藥裝置相連接，清水池與臭氧發生器相連接;所述好氧池Ⅳ通過硝化液回流泵分別與缺氧池、污泥池相連接，污泥泵的入水口通過管道分別與沉淀池和終沉池相連接，污泥泵的出水口通過管道分別與ABR降流池Ⅰ和污泥池相連接。

　　所述箱體由三個同軸圓柱體組成，箱體最外圍的圓環部分沿順時針方向依次設置有好氧池Ⅰ、好氧池Ⅱ、好氧池Ⅲ、好氧池Ⅳ、沉淀池、混凝池、絮凝池、終沉池和清水池;箱體次外圍的圓環部分沿順時針方向依次設置有ABR降流池Ⅰ、ABR升流池Ⅰ、ABR降流池Ⅱ、ABR升流池Ⅱ、ABR降流池Ⅲ、ABR升流池Ⅲ、ABR降流池Ⅳ和ABR升流池Ⅳ;ABR降流池Ⅰ和ABR升流池Ⅳ之間的扇形區域與箱體中心圓形部分相互連通為缺氧池。

　　所述ABR降流池Ⅰ與ABR升流池Ⅰ之間、ABR降流池Ⅱ與ABR升流池Ⅱ之間、ABR降流池Ⅲ與ABR升流池Ⅲ之間、ABR降流池Ⅳ與ABR升流池Ⅳ之間均設有豎向的導流板，導流板下部均設有50°折角;ABR升流池Ⅰ與ABR降流池Ⅱ之間、ABR升流池Ⅱ與ABR降流池Ⅲ之間、ABR升流池Ⅲ與ABR降流池Ⅳ之間均設有上部溢流的隔板;所述ABR升流池Ⅳ與缺氧池之間擋板的上部設有過水孔;所述缺氧池與好氧池Ⅰ之間擋板的上部設有過水孔，好氧池Ⅰ與好氧池Ⅱ之間擋板的下部設有過水孔，好氧池Ⅱ與好氧池Ⅲ之間擋板的上部設有過水孔，好氧池Ⅲ與好氧池Ⅲ之間擋板的下部設有過水孔，終沉池與清水池之間擋板上設有過水孔。

　　所述沉淀池內設有中心筒和泥斗，終沉池內設有中心筒和泥斗，泥斗位于中心筒下部;所述好氧池Ⅳ通過管道與沉淀池的中心筒相連接，沉淀池的中心筒通過上部的溢流堰與混凝池相連接，混凝池通過下部的過水孔與絮凝池相連接，絮凝池通過管道與終沉池的中心筒相連接。

　　所述ABR降流池Ⅰ、ABR升流池Ⅰ、ABR降流池Ⅱ、ABR升流池Ⅱ、ABR降流池Ⅲ、ABR升流池Ⅲ、ABR降流池Ⅳ和ABR升流池Ⅳ均為密閉的扇形箱體，扇形箱體蓋板上設有排氣孔，排氣孔與沼氣收集裝置相連接。

　　所述曝氣裝置包括相互連通的氣體管道，風機通過管道與曝氣裝置相連接;曝氣裝置分別設置在好氧池Ⅰ、好氧池Ⅱ、好氧池Ⅲ和好氧池Ⅳ的底部，懸掛填料分別懸掛于好氧池Ⅰ、好氧池Ⅱ、好氧池Ⅲ和好氧池Ⅳ的中部。

　　所述風機的數量設有兩個，兩個風機并聯連接;風機、硝化液回流泵、污泥泵均設置在箱體外的地面上;所述硝化液回流泵和污泥泵間歇運行。

　　本發明把ABR厭氧處理技術與接觸氧化工藝相結合，ABR厭氧系統是一種高效新型厭氧反應器，ABR厭氧系統內設置若干各豎向的導流板，將ABR厭氧系統分割成串聯的幾個反應器，每個反應室都可以看作一個相對獨立的上流式厭氧污泥床系統，污水經過ABR厭氧系統進行水質的均質均量調節和污染物小分子化，出水進入好氧系統，通過曝氣裝置向污水內強制充氧，使污水中好氧微生物活性加強，徹底氧化分解有機物，內設污泥泵，回流至ABR厭氧反應池，四個好氧池串聯連接，使污水與好氧活性污泥充分接觸，提高了污水在好氧池的停留時間，各階段的好氧池可創造適宜不同微生物生長的環境，形成不同的功能段，強化有機物的去除，混凝池和絮凝池的串聯連接，大大提高了終沉池的沉淀效率，可實現達標排放的要求;同時，本發明的工藝流程簡單，操作管理方便，工程投資小，處理效果穩定，耐沖擊負荷小，不會發生污泥膨脹，出水水質好，一體化設備具有占地面積小、便于集成、操作方便、自動化程度高等優點。
