申請日2016.05.31

　　公開(公告)日2016.12.07

　　IPC分類號B01D29/31

　　摘要

　　本實用新型涉及一種集成式污泥固液粗分離裝置。本實用新型屬于污泥處理技術領域。一種集成式污泥固液粗分離裝置，其特點是：集成式污泥固液粗分離裝置包括底座、錐形罐體、螺旋式固液分離筒及粗過濾物儲存罐四部分，錐形罐體內設有螺旋式固液分離筒，錐形罐體裝配在底座上，錐形罐體底部設有污泥入口，底座底部設有細料出口，底座內裝有螺旋式固液分離筒旋轉驅動機構，錐形罐體頂部為粗料出口處裝有粗過濾物儲存罐。本實用新型具有結構簡單，操作方便，集成化，輕量化，自動化程度高，清洗維護成本低，污泥處理效率高，固液粗分離效果好，適用范圍廣等優點，能有效實現系統的小型化和移動化。

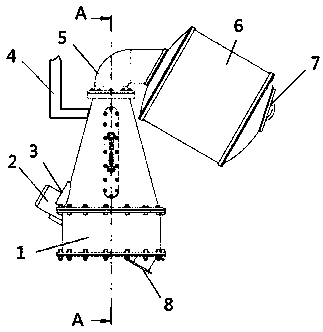

　　摘要附圖



　　權利要求書

　　1.一種集成式污泥固液粗分離裝置，其特征是：集成式污泥固液粗分離裝置包括底座、錐形罐體、螺旋式固液分離筒及粗過濾物儲存罐四部分，錐形罐體內設有螺旋式固液分離筒，錐形罐體裝配在底座上，錐形罐體底部設有污泥入口，底座底部設有細料出口，底座內裝有螺旋式固液分離筒旋轉驅動機構，錐形罐體頂部為粗料出口處裝有粗過濾物儲存罐。

　　2.根據權利要求1所述的集成式污泥固液粗分離裝置，其特征是：粗過濾物儲存罐為圓桶狀密封結構，錐形罐體由真空管道連接抽真空裝置，進行污泥自動吸入、細料自動排出連續作業。

　　3.根據權利要求2所述的集成式污泥固液粗分離裝置，其特征是：圓桶狀密封結構的粗過濾物儲存罐底裝有圓形密封蓋，圓形密封蓋與儲存罐底間有橡膠墊，采用螺栓緊固在一起。

　　4.根據權利要求1、2或3所述的集成式污泥固液粗分離裝置，其特征是：螺旋式固液分離筒為錐形結構，有過濾孔，螺旋式固液分離筒設有過濾孔，螺旋式固液分離筒外側裝有螺旋葉，螺旋葉推動粗料在螺旋式固液分離筒與錐形罐體外壁間向上輸送。

　　說明書

　　一種集成式污泥固液粗分離裝置

　　技術領域

　　本實用新型屬于污泥處理技術領域，特別是涉及一種集成式污泥固液粗分離裝置。

　　背景技術

　　目前，在污泥處理及其可再生利用技術中，污泥中存在粗大物(砂石，垃圾，甚至飲料瓶等)都會對后續處理工序產生很大影響，如何高效簡單的過濾出這些粗大物存存很多的處理技術難題�，F(xiàn)有技術通常采用過濾網，管路切碎機等來解決。然而過濾網容易堵塞，管路切碎機雖然使粗大物變細，但沒有從根本上解決問題。被切碎的粗大物仍會對后續工序帶來很大影響�，F(xiàn)有的設備存在結構復雜，使用不便，不能連續施工作業等技術問題。無法工滿足污泥固液粗分離處理小型化和移動化等實際需要。

　　發明內容

　　本實用新型為解決公知技術中存在的技術問題而提供一種集成式污泥固液粗分離裝置。

　　本實用新型的目的是提供一種具有結構簡單，操作方便，集成化，輕量化，自動化程度高，清洗維護成本低，污泥處理效率高，固液粗分離效果好，適用范圍廣等特點的集成式污泥固液粗分離裝置，能有效實現系統的小型化和移動化。

　　本實用新型集成式污泥固液粗分離裝置主要有底座、錐形罐體、螺旋式固液分離筒及過濾物儲存罐四部分組成。在污泥處理過程中，污泥經由高含水率的污泥從污泥入口流入罐體內。粗分離罐內裝有錐形粗過濾螺旋筒，筒外壁安裝有螺旋葉片，筒壁上設置有過濾孔。污泥進入粗分離罐后，經過罐內粗過濾螺旋筒將較大固體進行分離。由于粗分離罐呈錐形，直徑逐漸變小，且在工作過程中不斷旋轉，外側葉片可推動物料不斷向上移動，在物料移動同時由于空間縮小不斷受擠壓從而實現固液分離。液體和顆粒較小固體經過罐體上細料出口流出，粗大固體物則經由罐體上部粗料出口被排入過濾物儲存罐內。

　　本實用新型集成式污泥固液粗分離裝置所采取的技術方案是：

　　一種集成式污泥固液粗分離裝置，其特點是：集成式污泥固液粗分離裝置包括底座、錐形罐體、螺旋式固液分離筒及粗過濾物儲存罐四部分，錐形罐體內設有螺旋式固液分離筒，錐形罐體裝配在底座上，錐形罐體底部設有污泥入口，底座底部設有細料出口，底座內裝有螺旋式固液分離筒旋轉驅動機構，錐形罐體頂部為粗料出口處裝有粗過濾物儲存罐。

　　本實用新型集成式污泥固液粗分離裝置還可以采用如下技術方案：

　　所述的集成式污泥固液粗分離裝置，其特點是：粗過濾物儲存罐為圓桶狀密封結構，錐形罐體由真空管道連接抽真空裝置，進行污泥自動吸入、細料自動排出連續作業。

　　所述的集成式污泥固液粗分離裝置，其特點是：圓桶狀密封結構的粗過濾物儲存罐底裝有圓形密封蓋，圓形密封蓋與儲存罐底間有橡膠墊，采用螺栓緊固在一起。

　　所述的集成式污泥固液粗分離裝置，其特點是：螺旋式固液分離筒為錐形結構，有過濾孔，螺旋式固液分離筒設有過濾孔，螺旋式固液分離筒外側裝有螺旋葉，螺旋葉推動粗料在螺旋式固液分離筒與錐形罐體外壁間向上輸送。

　　本實用新型具有的優點和積極效果是：

　　集成式污泥固液粗分離裝置由于采用了本實用新型全新的技術方案，與現有技術相比，本實用新型具有結構簡單，操作方便，集成化，輕量化，自動化程度高，清洗維護成本低，污泥處理效率高，固液粗分離效果好，適用范圍廣等優點，能有效實現系統的小型化和移動化。
