申請日2016.07.20

　　公開(公告)日2016.10.12

　　IPC分類號C02F9/14; C02F103/16; C02F101/20

　　摘要

　　本發明公開了一種去除冶金工業廢水中錳的處理方法，廢水依次通過集水井、粗格柵、一次沉淀池、pH值調節池、改性粉煤灰振搖吸附除錳裝置、曝氣池、生物氧化濾池、二次沉淀池、凈水池。本方法創造性的利用了人工改性粉煤灰的離子化學鍵合特性，經過特殊加工后的粉煤灰能夠在常溫水溶液中與錳金屬離子發生離子化學鍵合作用，將錳離子吸附于改性粉煤灰顆粒表面，從而達到吸附凈化廢水中錳金屬離子的目的。同時，本方法應用了先進的微波技術，通過使用特定頻率的微波輻射對粉煤灰進行改性處理，能夠有效促進粉煤灰顆粒的體積膨脹，大大提高了粉煤灰的吸附效能。此外，本方法實現了對火電廠和燃煤鍋爐廢物——粉煤灰的二次利用，具有很高的環境效益。

　　權利要求書

　　1.一種去除冶金工業廢水中錳的處理方法，其特征在于，含有錳離子的冶金工業廢水通過廢水管線進入集水井，集水井的出口通過廢水管線連接粗格柵，在此去除廢水中的大直徑固體物質，粗格柵的出口通過廢水管線連接一次沉淀池，在此進一步去除廢水中的不溶物質，一次沉淀池的出口通過廢水管線連接pH值調節池，廢水在此進行調節至約5.5~6.5，pH值調節池的出口通過廢水管線連接改性粉煤灰振搖吸附除錳裝置，改性粉煤灰振搖吸附除錳裝置的出口通過廢水管線連接曝氣池，在此通過好氧曝氣過程對廢水中剩余的COD進行初步氧化分解處理，曝氣池的出口通過廢水管線連接生物氧化濾池，在此對廢水殘留的COD進行最后的深度凈化處理，生物氧化濾池的出口通過廢水管線連接二次沉淀池，在此將廢水中的剩余不溶物質全部除去，二次沉淀池的出口通過廢水管線連接凈水池，凈水池的出口通過廢水管線將經過本系統處理后的凈化出水外排。

　　2.根據權利要求1所述的去除冶金工業廢水中錳的處理方法，其特征在于，改性粉煤灰振搖吸附除錳裝置最前端設有粉煤灰進料口，粉煤灰進料口后部安裝有1套輪式研磨機，輪式研磨機出口設有1部細料傳送帶，細料傳送帶中部上方并排安裝有3支微波發生器和1部冷卻風扇，細料傳送帶末端連接有軟連接管，并與位于振搖吸附艙內部的多孔網狀螺旋輸送管相連，多孔網狀螺旋輸送管末端由軟連接管連接至廢渣輸送帶，將廢渣排出本裝置，同時多孔網狀螺旋輸送管分別通過4根驅動連桿與4部驅動電機相連，同時，振搖吸附艙右下部設有進水閥門，左上部設有排水閥門。

　　3.根據權利要求2所述的去除冶金工業廢水中錳的處理方法，其特征在于，火電廠和燃煤鍋爐所產生的粉煤灰由改性粉煤灰振搖吸附除錳裝置最左端的粉煤灰進料口進入本裝置，經過輪式研磨機的粉碎研磨后，形成較小直徑的粉煤灰顆粒，這些粉煤灰顆粒經細料傳送帶輸送至微波發生器下方，此時微波發生器啟動并向其下方經過的粉煤灰顆粒發射特定頻率的微波輻射，粉煤灰顆粒在這種微波輻射的作用下，會發生均勻且適度的體積膨脹，經過微波輻射處理后的改性粉煤灰顆粒再經冷卻風扇送風冷卻至常溫后，由細料傳送帶輸送至軟連接管，并進入多孔網狀螺旋輸送管，多孔網狀螺旋輸送管由4根驅動連桿分別與4部驅動電機相連，可在驅動電機的帶動下做小幅度的水平振蕩運動，此時經過pH值調節處理后(處理后pH值為5.5~6.5)的含有金屬錳離子的冶金工業廢水通過位于振搖吸附艙右下部的進水閥門進入振搖吸附艙內部，與多孔網狀螺旋輸送管中的改性粉煤灰顆粒發生接觸，廢水中的金屬錳離子能夠與改性粉煤灰顆粒發生離子化學鍵合作用，將錳離子吸附于改性粉煤灰顆粒表面，并且，改性粉煤灰顆粒在水平振蕩運動的作用下緩緩的向多孔網狀螺旋輸送管底部運動，最終排出多孔網狀螺旋輸送管，并由廢渣輸送帶排出本裝置，并進行外運處理;同時經過吸附凈化處理后的廢水經由振搖吸附艙左上部的排水閥門排出本裝置，并進入下一處理工序。

　　4.根據權利要求2所述的去除冶金工業廢水中錳的處理方法，其特征在于，改性粉煤灰振搖吸附除錳裝置的微波發生器的工作電壓為55V，能夠發出頻率范圍為450MHz~180GHz的微波，平均使用壽命為9000h。

　　5.根據權利要求2所述的去除冶金工業廢水中錳的處理方法，其特征在于，改性粉煤灰振搖吸附除錳裝置的振搖吸附艙的有效容積為2800m3。

　　6.根據權利要求2所述的去除冶金工業廢水中錳的處理方法，其特征在于，改性粉煤灰振搖吸附除錳裝置的多孔網狀螺旋輸送管驅動電機的工作電壓為380V，額定功率為2.8KW，平均扭矩為3.9N·m。

　　說明書

　　一種去除冶金工業廢水中錳的處理方法

　　技術領域

　　本發明涉及一種去除冶金工業廢水中錳的處理方法，屬于環境保護中的廢水處理領域。

　　背景技術

　　錳是在地殼中廣泛分布的元素之一，它在地殼中的含量為0.085%，約占地殼總原子數的萬分之三。雖然在海水中含錳量很少，但在海洋深處的淤泥中，含錳卻達千分之三。錳的各種價態的氧化物中以二氧化錳最重要，在大自然中，便有大量天然的二氧化錳——軟錳礦，它是冶煉錳鐵合金的主要原料。在制造玻璃時，加入少量二氧化錳作為脫色劑，二氧化錳也可作為火柴工業的助燃劑，電池工業的氧化劑，油漆和油墨的催干劑，與氫氧化鉀混合可制成高錳酸鉀。此外，錳還用于有色金屬、化工、醫藥、食品、分析和科研等方面。

　　錳為社會帶來GDP增長的同時，也給生態環境造成了嚴重的破壞，這反過來制約了社會的發展腳步，給人們的正常生活帶來較大的影響。地表水中錳含量超標的現象本不多見。但近年來隨著經濟的迅速發展，伴隨著各種工業污染，錳通過煉鋼爐里釋放的煙塵、電廠鍋爐排放的粉煤灰、錳礦的開采和加工以及市政焚燒爐污染等途徑進入大氣中，然后沉降進入土壤和水環境中。而電解錳、干電池生產和部分農藥生產企業含錳污水的排放更可直接污染地表水。加上自然界中一些含錳天然土壤被長期沖刷流入河流，造成某些地區水體底泥中錳的自然本底值偏高，受到人為活動干擾時進入水體，導致地表水中鐵錳含量不斷升高。

　　目前，凈化處理含錳廢水的方法主要包括以下幾種：

　　(1)絮凝沉淀法：

　　絮凝沉淀法是通過向廢水中投加混凝劑，使廢水中難以沉淀的細小顆粒及膠體顆粒脫穩并互相聚集成粗大的顆粒而沉淀，從而實現與廢水的分離，達到水質凈化的目的。本方法的優點是操作簡單、管理方便、投資省、運行費用低;但同時，此方法也存在對廢水pH值要求較嚴格、絮凝劑污染嚴重等缺點。

　　(2)微電解法：

　　用鐵屑微電解法處理電解錳酸性廢水時，一方面廢水中分散的膠體微粒、極性分子、細小污染物受微電場的作用，向相反電荷的電極方向移動，聚集在電極上，形成大顆粒而沉淀;另一方面電極反應不斷消耗廢水中的H+，使得OH-濃度增高，當達到一定濃度時，廢水中的一些重金屬離子就會轉化為溶度極低的金屬氫氧化物而沉淀，從而達到處理電解錳廢水的目的。微電解法處理廢水中錳的效果比較好，但是需要較為復雜的技術和設備，投資成本比較高，不適合廣泛應用。

　　(3)液膜分離法：

　　當含重金屬離子廢水與乳液接觸時金屬離子的傳遞過程主要分為萃取反應和反萃取反應，通過傳質原理可知，廢水中的金屬離子透過液膜濃縮在膜內相中，從而達到分離的目的。本方法具有高效、快速、節能的優點，但是處理成本比較高。

　　目前，現有的處理冶金工業廢水中金屬錳的方法存在技術條件要求高、設備投資較大、會產生二次污染等問題。因此，有必要擺脫現有的處理技術思路，開辟出處理含錳廢水的新途徑，進而開發一種全新形式的冶金工業廢水中金屬錳的處理技術。

　　發明內容

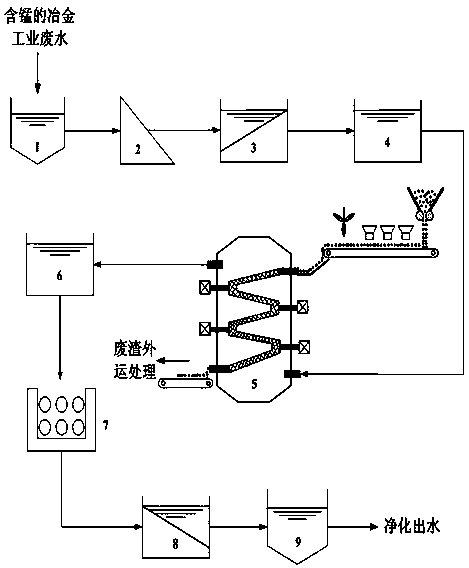

　　為解決現有技術中存在的不足，本發明提供了一種去除冶金工業廢水中錳的處理方法，含有錳離子的冶金工業廢水通過廢水管線進入集水井，在此進行集中收集和初步穩定調節，集水井的出口通過廢水管線連接粗格柵，在此去除廢水中的大直徑固體物質，粗格柵的出口通過廢水管線連接一次沉淀池，在此進一步去除廢水中的不溶物質，一次沉淀池的出口通過廢水管線連接pH值調節池，廢水在此進行pH值的精確調節，pH值調節池出水的pH值范圍為5.5~6.5，以滿足改性粉煤灰振搖吸附除錳裝置的入水pH值要求，pH值調節池的出口通過廢水管線連接改性粉煤灰振搖吸附除錳裝置，改性粉煤灰振搖吸附除錳裝置的出口通過廢水管線連接曝氣池，在此通過好氧曝氣過程對廢水中剩余的COD進行初步氧化分解處理，曝氣池的出口通過廢水管線連接生物氧化濾池，在此對廢水殘留的COD進行最后的深度凈化處理，生物氧化濾池的出口通過廢水管線連接二次沉淀池，在此將廢水中的剩余不溶物質全部除去，二次沉淀池的出口通過廢水管線連接凈水池，凈水池的出口通過廢水管線將經過本系統處理后的凈化出水外排。

　　其中，改性粉煤灰振搖吸附除錳裝置由粉煤灰改性處理區和粉煤灰振搖吸附艙兩部分組成，該裝置最前端設有粉煤灰進料口，粉煤灰進料口后部安裝有1套輪式研磨機，輪式研磨機出口設有1部細料傳送帶，細料傳送帶中部上方并排安裝有3支微波發生器和1部冷卻風扇，細料傳送帶末端連接有軟連接管，并與位于振搖吸附艙內部的多孔網狀螺旋輸送管相連，多孔網狀螺旋輸送管末端由軟連接管連接至廢渣輸送帶，將廢渣排出本裝置，同時，多孔網狀螺旋輸送管分別通過4根驅動連桿與4部驅動電機相連，同時，振搖吸附艙右下部設有進水閥門，左上部設有排水閥門。

　　其中，火電廠和燃煤鍋爐所產生的粉煤灰由改性粉煤灰振搖吸附除錳裝置最左端的粉煤灰進料口進入本裝置，經過輪式研磨機的粉碎研磨后，形成較小直徑的粉煤灰顆粒，這些粉煤灰顆粒經細料傳送帶輸送至微波發生器下方，此時，微波發生器啟動并向其下方經過的粉煤灰顆粒發射頻率為95.3GHz的微波輻射，粉煤灰顆粒在這種微波輻射的作用下，會發生均勻且適度的體積膨脹，經過微波輻射處理后的改性粉煤灰顆粒再經冷卻風扇送風冷卻至常溫后，由細料傳送帶輸送至軟連接管，并進入多孔網狀螺旋輸送管，多孔網狀螺旋輸送管由4根驅動連桿分別與4部驅動電機相連，可在驅動電機的帶動下做小幅度的水平振蕩運動，此時，經過pH值調節處理后(處理后pH值為5.5~6.5)的含有金屬錳離子的冶金工業廢水通過位于振搖吸附艙右下部的進水閥門進入振搖吸附艙內部，與多孔網狀螺旋輸送管中的改性粉煤灰顆粒發生接觸，廢水中的金屬錳離子能夠與改性粉煤灰顆粒發生離子化學鍵合作用，將錳離子吸附于改性粉煤灰顆粒表面，并且，改性粉煤灰顆粒在水平振蕩運動的作用下會緩緩的向多孔網狀螺旋輸送管底部運動，最終排出多孔網狀螺旋輸送管，并由廢渣輸送帶排出本裝置，并進行外運處理;同時，經過吸附凈化處理后的廢水經由振搖吸附艙左上部的排水閥門排出本裝置，并進入下一處理工序。其中，pH值調節池的作用是將經過一次沉淀的廢水pH值調節至5.5~6.5，以滿足改性粉煤灰振搖吸附除錳裝置的入水pH值要求;其中，曝氣池的作用是通過好氧曝氣過程對廢水中剩余的COD進行初步氧化分解處理;其中，生物氧化濾池的作用是對廢水殘留的COD進行最后的深度凈化處理。

　　進一步，改性粉煤灰振搖吸附除錳裝置的微波發生器的工作電壓為55V，能夠發出頻率范圍為450MHz~180GHz的微波，平均使用壽命為9000h。

　　進一步，改性粉煤灰振搖吸附除錳裝置的振搖吸附艙的有效容積為2800m3，其多孔網狀螺旋輸送管采用硬質不銹鋼材料，抗拉強度為575N/mm2，維氏硬度為180HV，布氏硬度為171HB。

　　進一步，改性粉煤灰振搖吸附除錳裝置，多孔網狀螺旋輸送管驅動電機的工作電壓為380V，額定功率為2.8KW，平均扭矩為3.9N·m。

　　通過本系統處理后的廢水，其金屬錳的去除效率可達99.2%。

　　本發明的優點在于：

　　(1)本方法擺脫了現有的冶金工業廢水中金屬錳的處理技術思路，創造性的利用了人工改性粉煤灰的離子化學鍵合特性，經過特殊加工后的粉煤灰能夠在常溫水溶液中與錳金屬離子發生離子化學鍵合作用，將錳離子吸附于改性粉煤灰顆粒表面，從而達到吸附凈化廢水中錳金屬的目的，其處理效率可達到99.2%。

　　(2)本方法還創新應用了先進的微波技術，通過使用特定頻率的微波輻射對粉煤灰進行改性處理，能夠有效促進粉煤灰顆粒的體積膨脹，大大提高了粉煤灰的吸附效能。

　　(3)本方法實現了對火電廠和燃煤鍋爐廢物——粉煤灰的二次利用，既重復利用了生產廢物，又大大節省了處理物料成本，具有很高的經理效益和環境效益。

　　(4)本方法原理簡單易行，設計施工成本較低，并且處理效果較好，運行維護成本很低，有利于大范圍推廣應用。
