申請日2016.05.31

　　公開(公告)日2016.12.07

　　IPC分類號C02F11/12; C02F11/00; C10L5/46

　　摘要

　　本實用新型的目的是提出一種污泥板生產設備，利用該設備生產的污泥板具有運輸方便、易燃的優點，非常適合于污泥燃燒發電。本實用新型的污泥板生產設備由加熱罩及設于加熱罩內的承托輸送帶、壓制輸送帶構成，所述加熱罩內設有加熱裝置，所述承托輸送帶位于壓制輸送帶的下方，且承托輸送帶的前端突出于壓制輸送帶的前端;所述承托輸送帶及壓制輸送帶上均分布有突出的鋼針;承托輸送帶及壓制輸送帶的兩側均設有折邊，該污泥板生產設備在承托輸送帶的前端設有污泥裝料裝置，在承托輸送帶的后端設有用于承接污泥板的承接盤。

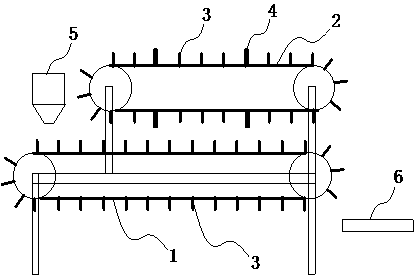

　　摘要附圖



　　權利要求書

　　1.一種污泥板生產設備，其特征在于由加熱罩及設于加熱罩內的承托輸送帶、壓制輸送帶構成，所述加熱罩內設有加熱裝置，所述承托輸送帶位于壓制輸送帶的下方，且承托輸送帶的前端突出于壓制輸送帶的前端;所述承托輸送帶及壓制輸送帶上均分布有突出的鋼針;承托輸送帶及壓制輸送帶的兩側均設有折邊，該污泥板生產設備在承托輸送帶的前端設有污泥裝料裝置，在承托輸送帶的后端設有用于承接污泥板的承接盤。

　　2.根據權利要求1所述的污泥板生產設備，其特征在于所述承托輸送帶或壓制輸送帶沿輸送方向間隔設有橫貫輸送帶的切刀。

　　3.根據權利要求1所述的污泥板生產設備，其特征在于所述污泥裝料裝置為螺旋式污泥脫水機，螺旋式污泥脫水機的污泥出口向下并朝向于承托輸送帶的前端。

　　說明書

　　污泥板生產設備

　　技術領域

　　本實用新型屬于環保技術領域，特別涉及到一種污泥板生產設備。

　　背景技術

　　污泥發電是城市污水處理廠進行污泥合理開發利用的技術措施之一，是污泥實行減量化、穩定化、無害化、資源化的良好方法，污泥作為污水處理的伴生物，占污水總量的0.15 %～1 %。據統計，我國城市污水處理廠每年污泥發生量(干重)約為130萬t，且以每年10%的速度增長。污泥中含有近40%的有機生物質，具有可燃性，所以污泥既被視為廢棄物，又被視為一種生物質資源。合理利用污泥發電已成為污泥有效利用的一個新的發展趨勢。污泥發電不但可以實現污泥安全處理，同時還可以從污泥中抽取能量，替代部分化石燃料，即節約資源和能源，又保護環境，有利于促進我國向可持續的循環型社會的轉變。例如說，造紙廠的污泥就含有較高的熱量，將污泥干化處理后即可用于燃燒發電。

　　但是，一般來說，污泥產生場所和燃燒發電廠之間具有一定的距離，必須首先將污泥干化制成泥餅，再運往燃燒發電廠，傳統的泥餅僅僅是將污泥曬干而成的，易碎而不容易運輸。

　　實用新型內容

　　本實用新型的目的是提出一種污泥板生產設備，利用該設備生產的污泥板具有運輸方便、易燃的優點，非常適合于污泥燃燒發電。

　　本實用新型的污泥板生產設備由加熱罩及設于加熱罩內的承托輸送帶、壓制輸送帶構成，所述加熱罩內設有加熱裝置，所述承托輸送帶位于壓制輸送帶的下方，且承托輸送帶的前端突出于壓制輸送帶的前端;所述承托輸送帶及壓制輸送帶上均分布有突出的鋼針;承托輸送帶及壓制輸送帶的兩側均設有折邊，該污泥板生產設備在承托輸送帶的前端設有污泥裝料裝置，在承托輸送帶的后端設有用于承接污泥板的承接盤。

　　利用上述的污泥板生產設備來生產污泥板的方法如下：首先利用加熱裝置將加熱罩內的溫度調節到預定溫度，然后利用污泥裝料裝置將經過脫水處理的污泥平鋪裝載到承托輸送帶上，并在鋪好的污泥上撒上干枯的稻草桿，污泥隨著承托輸送帶行進而進入到承托輸送帶與壓制輸送帶之間，被承托輸送帶和壓制輸送帶壓縮成平板狀的污泥板，同時承托輸送帶及壓制輸送帶上的鋼針將污泥扎出凹孔，最后污泥板掉落到承接盤上。

　　干枯的稻草桿鋪撒到污泥上后，在后續的污泥壓縮過程中會與污泥板結合成一體，稻草桿作為纖維起到了連接污泥的作用，使得污泥板的結構更加穩固而不易破碎，便于運輸;而鋼針將污泥板扎出凹孔，可以增加污泥板與空氣的接觸面積，從而提高污泥板的易燃程度。

　　進一步地，所述承托輸送帶或壓制輸送帶沿輸送方向間隔設有橫貫輸送帶的切刀。污泥進入到承托輸送帶與壓制輸送帶之間后，在被壓縮的同時還被切刀切割而形成塊狀的污泥板，以方便裝載及運輸。

　　進一步地，所述污泥裝料裝置為螺旋式污泥脫水機，螺旋式污泥脫水機的污泥出口向下并朝向于承托輸送帶的前端。螺旋式污泥脫水機可以直接將含有水分的污泥進行脫水處理，且占地空間小，工作可靠。

　　本實用新型的污泥板生產設備結構簡單、使用方便，所生產出的污泥板具有運輸方便、易燃的優點，非常適合于污泥燃燒發電。
