申請日2016.05.31

　　公開(公告)日2016.12.07

　　IPC分類號B01D61/18; B01D65/02; C02F1/44; C02F1/40

　　摘要

　　本實用新型公開了一種含油廢水處理用超濾裝置，包括原水槽、產品水槽和超濾器，超濾器包括多個超濾膜組件、第一連通管、第二連通管和第三連通管;原水槽通過原水管與第一連通管的一端連通，原水管上設置原水泵，原水管上設置第一閥門、第二閥門和第三閥門，第二連通管的一端通過產品水管與產品水槽連通，產品水管上設置第四閥門，第三連通管的一端連通濃水排放管，濃水排放管通過濃水回用管與原水槽連通，濃水排放管上設置第五閥門，濃水回用管上設置第六閥門。該超濾裝置通過采用超濾技術對含油廢水進行凈化處理，能夠有效的對漂浮油、不穩定的油水乳液和穩定的油水乳液等三種含油廢水進行徹底的處理，有效實現了對含油廢水的充分處理。

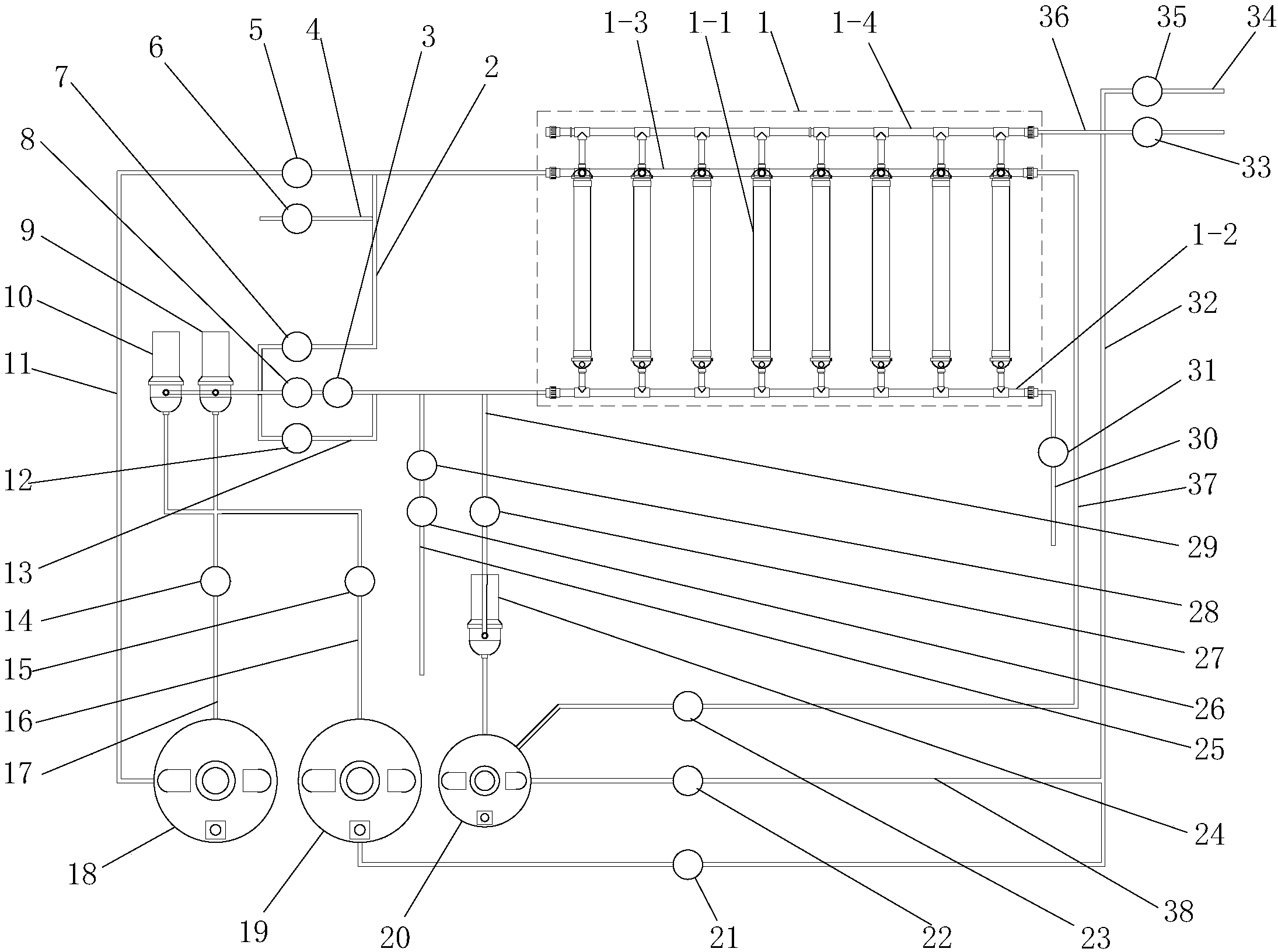

　　摘要附圖



　　權利要求書

　　1.一種含油廢水處理用超濾裝置，其特征在于：包括原水槽(19)、產品水槽(18)和用于對含油廢水進行過濾的超濾器(1)，所述超濾器(1)包括多個依次排列的超濾膜組件(1-1)、用于連通多個所述超濾膜組件(1-1)的進水口(1-1-1)的第一連通管(1-2)、用于連通多個所述超濾膜組件(1-1)的產品水出口(1-1-2)的第二連通管(1-3)和用于連通多個所述超濾膜組件(1-1)的濃水出口(1-1-3)的第三連通管(1-4);所述原水槽(19)通過原水管(16)與第一連通管(1-2)的一端相連通，所述原水管(16)上設置有用于將原水槽(19)內的水輸送至所述超濾器(1)的原水泵(10)，所述原水管(16)上位于原水槽(19)與原水泵(10)之間設置有第一閥門(15)，所述原水管(16)上位于原水泵(10)與超濾器(1)之間設置有第二閥門(8)和第三閥門(3)，所述第三閥門(3)位于第二閥門(8)和所述超濾器(1)之間，所述第二連通管(1-3)的一端通過產品水管(11)與產品水槽(18)相連通，所述產品水管(11)上設置有第四閥門(5)，所述第三連通管(1-4)的一端連通有濃水排放管(36)，所述濃水排放管(36)通過濃水回用管(32)與原水槽(19)相連通，所述濃水排放管(36)上設置有第五閥門(33)，所述濃水回用管(32)與濃水排放管(36)的連通點位于第五閥門(33)與所述超濾器(1)之間，所述濃水回用管(32)上設置有第六閥門(21)。

　　2.根據權利要求1所述的一種含油廢水處理用超濾裝置，其特征在于：包括清洗泵(9)、第一清洗管(17)、第二清洗管(2)和清洗排放管(34)，所述清洗泵(9)的出口與原水管(16)相連通，所述清洗泵(9)的出口與原水管(16)的連通點位于原水泵(10)與第二閥門(8)之間，所述清洗泵(9)的進口通過第一清洗管(17)與產品水槽(18)連通，所述第二清洗管(2)的一端與產品水管(11)連通，所述第二清洗管(2)的另一端與原水管(16)連通，所述第二清洗管(2)與產品水管(11)的連通點位于所述超濾器(1)與第四閥門(5)之間，所述第二清洗管(2)與原水管(16)的連通點位于清洗泵(9)與第二閥門(8)之間，所述第一清洗管(17)與所述原水管(16)相連通，所述第一清洗管(17)上設置有第七閥門(14)，所述第二清洗管(2)上設置有第八閥門(7)，所述清洗排放管(34)連接在所述濃水排放管(36)上，所述清洗排放管(34)與濃水排放管(36)的連接點位于第五閥門(33)和所述超濾器(1)之間，所述清洗排放管(34)上設置有第九閥門(35)。

　　3.根據權利要求2所述的一種含油廢水處理用超濾裝置，其特征在于：包括壓縮空氣進管(25)和壓縮空氣排管(4)，所述壓縮空氣進管(25)的一端與原水管(16)連通，所述壓縮空氣進管(25)與原水管(16)的連通點位于第三閥門(3)與所述超濾器(1)之間，所述壓縮空氣進管(25)上設置有第十閥門(28)和第十一閥門(26)，所述壓縮空氣排管(4)的一端與第二清洗管(2)相連通，所述壓縮空氣排管(4)與第二清洗管(2)的連通點位于所述第八閥門(7)與產品水管(11)之間，所述壓縮空氣排管(4)上設置有第十二閥門(6)。

　　4.根據權利要求3所述的一種含油廢水處理用超濾裝置，其特征在于：包括第三清洗管(30)，所述第三清洗管(30)的一端與第一連通管(1-2)遠離原水管(16)的一端相連通，所述第三清洗管(30)上設置有第十三閥門(31)。

　　5.根據權利要求4所述的一種含油廢水處理用超濾裝置，其特征在于：包括第四清洗管(13)，所述第四清洗管(13)的兩端均與原水管(16)相連通，所述第四清洗管(13)的一端與原水管(16)的連通點位于第二閥門(8)和清洗泵(9)之間，所述第四清洗管(13)的另一端與原水管(16)的連通點位于第三閥門(3)和壓縮空氣進管(25)之間，所述第四清洗管(13)上設置有第十四閥門(12)。

　　6.根據權利要求5所述的一種含油廢水處理用超濾裝置，其特征在于：包括藥洗槽(20)、藥洗泵(24)、第一藥洗管(29)、第二藥洗管(37)和第三藥洗管(38)，所述第一藥洗管(29)的一端與藥洗槽(20)相連通，所述第一藥洗管(29)的另一端與原水管(16)相連通，所述第一藥洗管(29)與原水管(16)的連通點位于所述超濾器(1)與壓縮空氣進管(25)之間，所述藥洗泵(24)安裝在所述第一藥洗管(29)上，所述第一藥洗管(29)上位于藥洗泵(24)與原水管(16)之間設置有第十五閥門(27)，所述第二藥洗管(37)的一端與第二連通管(1-3)遠離產品水管(11)的一端相連通，所述第二藥洗管(37)的另一端與藥洗槽(20)相連通，所述第二藥洗管(37)上設置有第十六閥門(23)，所述第三藥洗管(38)的一端與濃水回用管(32)相連通，所述第三藥洗管(38)的另一端與藥洗槽(20)相連通，所述第三藥洗管(38)上設置有第十七閥門(22)。

　　7.根據權利要求6所述的一種含油廢水處理用超濾裝置，其特征在于：所述第一閥門(15)、第二閥門(8)、第四閥門(5)、第七閥門(14)、第八閥門(7)、第九閥門(35)、第十閥門(28)、第十二閥門(6)、第十三閥門(31)和第十四閥門(12)均為電磁閥門或電動閥門;所述第三閥門(3)、第五閥門(33)、第六閥門(21)、第十一閥門(26)、第十五閥門(27)、第十六閥門(23)、第十七閥門(22)均為手動閥門。

　　說明書

　　一種含油廢水處理用超濾裝置

　　技術領域

　　本實用新型屬于含油廢水處理技術領域，具體是涉及一種含油廢水處理用超濾裝置。

　　背景技術

　　含油廢水大體分為三類：漂浮油、不穩定的油水乳液和穩定的油水乳液。漂浮油能方便地用機械分離裝置移除，不穩定的油水乳液能機械或化學或乳后重力分離。穩定的油水乳液處理困難，其慣用的處理方法是加入破乳劑，繼而空氣浮選，離心分離或電解。這些處理方法不僅消耗破乳劑，而且產生黏稠的淤泥在棄置前需進一步處理，產生的水相也需要附加處理才能達到排放要求。

　　另外，含油生產廢水,經常規設備處理后，出水中油滴粒徑過小，粒徑小于10μm，甚至0.03μm-0.5μm。很難達標排放，常規設備去除困難。

　　實用新型內容

　　本實用新型的目的在于克服上述現有技術中的不足，提供一種含油廢水處理用超濾裝置。該含油廢水處理用超濾裝置通過采用超濾技術對含油廢水進行凈化處理，能夠有效的對漂浮油、不穩定的油水乳液和穩定的油水乳液等三種含油廢水進行徹底的處理，處理后的產品水可以回收再利用，濃水可以儲存，進一步通過待焚化或其他方式處理，有效實現了對含油廢水的充分處理。

　　為實現上述目的，本實用新型采用的技術方案是：一種含油廢水處理用超濾裝置，其特征在于：包括原水槽、產品水槽和用于對含油廢水進行過濾的超濾器，所述超濾器包括多個依次排列的超濾膜組件、用于連通多個所述超濾膜組件的進水口的第一連通管、用于連通多個所述超濾膜組件的產品水出口的第二連通管和用于連通多個所述超濾膜組件的濃水出口的第三連通管;所述原水槽通過原水管與第一連通管的一端相連通，所述原水管上設置有用于將原水槽內的水輸送至所述超濾器的原水泵，所述原水管上位于原水槽與原水泵之間設置有第一閥門，所述原水管上位于原水泵與超濾器之間設置有第二閥門和第三閥門，所述第三閥門位于第二閥門和所述超濾器之間，所述第二連通管的一端通過產品水管與產品水槽相連通，所述產品水管上設置有第四閥門，所述第三連通管的一端連通有濃水排放管，所述濃水排放管通過濃水回用管與原水槽相連通，所述濃水排放管上設置有第五閥門，所述濃水回用管與濃水排放管的連通點位于第五閥門與所述超濾器之間，所述濃水回用管上設置有第六閥門。

　　上述的一種含油廢水處理用超濾裝置，其特征在于：包括清洗泵、第一清洗管、第二清洗管和清洗排放管，所述清洗泵的出口與原水管相連通，所述清洗泵的出口與原水管的連通點位于原水泵與第二閥門之間，所述清洗泵的進口通過第一清洗管與產品水槽連通，所述第二清洗管的一端與產品水管連通，所述第二清洗管的另一端與原水管連通，所述第二清洗管與產品水管的連通點位于所述超濾器與第四閥門之間，所述第二清洗管與原水管的連通點位于清洗泵與第二閥門之間，所述第一清洗管與所述原水管相連通，所述第一清洗管上設置有第七閥門，所述第二清洗管上設置有第八閥門，所述清洗排放管連接在所述濃水排放管上，所述清洗排放管與濃水排放管的連接點位于第五閥門和所述超濾器之間，所述清洗排放管上設置有第九閥門。

　　上述的一種含油廢水處理用超濾裝置，其特征在于：包括壓縮空氣進管和壓縮空氣排管，所述壓縮空氣進管的一端與原水管連通，所述壓縮空氣進管與原水管的連通點位于第三閥門與所述超濾器之間，所述壓縮空氣進管上設置有第十閥門和第十一閥門，所述壓縮空氣排管的一端與第二清洗管相連通，所述壓縮空氣排管與第二清洗管的連通點位于所述第八閥門與產品水管之間，所述壓縮空氣排管上設置有第十二閥門。

　　上述的一種含油廢水處理用超濾裝置，其特征在于：包括第三清洗管，所述第三清洗管的一端與第一連通管遠離原水管的一端相連通，所述第三清洗管上設置有第十三閥門。

　　上述的一種含油廢水處理用超濾裝置，其特征在于：包括第四清洗管，所述第四清洗管的兩端均與原水管相連通，所述第四清洗管的一端與原水管的連通點位于第二閥門和清洗泵之間，所述第四清洗管的另一端與原水管的連通點位于第三閥門和壓縮空氣進管之間，所述第四清洗管上設置有第十四閥門。

　　上述的一種含油廢水處理用超濾裝置，其特征在于：包括藥洗槽、藥洗泵、第一藥洗管、第二藥洗管和第三藥洗管，所述第一藥洗管的一端與藥洗槽相連通，所述第一藥洗管的另一端與原水管相連通，所述第一藥洗管與原水管的連通點位于所述超濾器與壓縮空氣進管之間，所述藥洗泵安裝在所述第一藥洗管上，所述第一藥洗管上位于藥洗泵與原水管之間設置有第十五閥門，所述第二藥洗管的一端與第二連通管遠離產品水管的一端相連通，所述第二藥洗管的另一端與藥洗槽相連通，所述第二藥洗管上設置有第十六閥門，所述第三藥洗管的一端與濃水回用管相連通，所述第三藥洗管的另一端與藥洗槽相連通，所述第三藥洗管上設置有第十七閥門。

　　上述的一種含油廢水處理用超濾裝置，其特征在于：所述第一閥門、第二閥門、第四閥門、第七閥門、第八閥門、第九閥門、第十閥門、第十二閥門、第十三閥門和第十四閥門均為電磁閥門或電動閥門;所述第三閥門、第五閥門、第六閥門、第十一閥門、第十五閥門、第十六閥門、第十七閥門均為手動閥門。

　　本實用新型與現有技術相比具有以下優點：

　　1、本實用新型的結構簡單，設計新穎合理。

　　2、本實用新型通過采用由多個超濾膜組件構成的超濾器、原水槽、產品水槽，通過其之間有效的連接，進而實現對含油廢水的超濾處理。并且含油廢水經超濾處理后，透過液即產品水無需附加處理便可直接排放，濃縮液即濃水可焚化，即使不能焚化，其體積僅為初始體積的3%-5%，處置方便。

　　3、本實用新型具有上反洗功能、下反洗功能、正洗功能和氣洗功能，能夠?qū)Τ瑸V膜組件內的中空纖維膜進行有效的清洗，以確保超濾膜組件對含油廢水的處理能力和處理效率。

　　4、本實用新型還具有藥洗功能，能夠?qū)Τ瑸V膜組件內的中空纖維膜進行化學清洗，進一步確保了超濾膜組件的水處理能力和水處理效率。

　　5、本實用新型的實現成本低，使用效果好，便于推廣使用。

　　下面通過附圖和實施例，對本實用新型的技術方案做進一步的詳細描述。
