申請日2016.05.31

　　公開(公告)日2016.12.07

　　IPC分類號C02F11/00; C02F11/04

　　摘要

　　本實用新型涉及一種漂浮式W型污泥吸入裝置。本實用新型屬于污泥清潔技術領域。一種漂浮式W型污泥吸入裝置，其特點是：漂浮式W型污泥吸入裝置包括漂浮件和W型污泥吸入口，W型污泥吸入口連接漂浮件，漂浮件使W型污泥吸入口呈漂浮狀態，W型污泥吸入口的吸管底端設有兩個呈W形狀排布的吸口。本實用新型具有結構簡單，使用方便，平衡穩定，清潔快捷，固體漂浮物直接吸入，污泥處理效率高，無人值守操作，使用范圍廣等優點;可以配合固液分離式化糞池污泥處理系統，實現高效化糞池污泥回收，降低了系統的耗能，同時大大降低工人勞動強度。

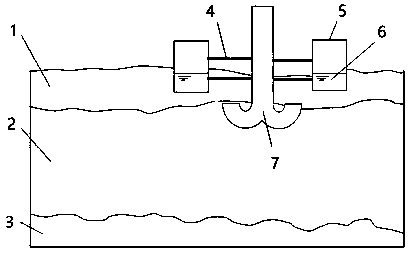

　　摘要附圖



　　權利要求書

　　1.一種漂浮式W型污泥吸入裝置，其特征是：漂浮式W型污泥吸入裝置包括漂浮件和W型污泥吸入口，W型污泥吸入口連接漂浮件，漂浮件使W型污泥吸入口呈漂浮狀態，W型污泥吸入口的吸管底端設有兩個呈W形狀排布的吸口。

　　2.根據權利要求1所述的漂浮式W型污泥吸入裝置，其特征是：漂浮件為漂浮桶，漂浮桶由固定連桿固定W型污泥吸入口的吸管。

　　3.根據權利要求2所述的漂浮式W型污泥吸入裝置，其特征是：漂浮桶內裝重量調整液，漂浮桶的數量為2-3個，通過固定連桿對稱排布固定W型污泥吸入口的吸管。

　　4.根據權利要求2或3所述的漂浮式W型污泥吸入裝置，其特征是：W形狀排布的吸口為管狀結構，W形狀排布的吸口方向向上。

　　說明書

　　一種漂浮式 W 型污泥吸入裝置

　　技術領域

　　本實用新型屬于污泥清潔技術領域，特別是涉及一種漂浮式W型污泥吸入裝置。

　　背景技術

　　城市清潔美化，需要定期清掏化糞池，傳統的解決方法是使用吸糞車將化糞池內污物統統吸起，并運送到別處進行掩埋。這種方法在化糞池污泥的運送過程中消耗大量的能量，且可作為有機肥料原料的化糞池污泥得不到有效利用，造成巨大的浪費。

　　目前改進方法一般采用固液分離新方式，只要將化糞池固體部分吸起即可完成整個清掏過程。因此在處理過程中要優先吸上固體(通常采用真空吸引的方式)，盡量少吸上液體或者盡量避免吸入大量液體而不吸上固體，從而加快清掏速度，避免過長的清掏時間消耗過多的能量。專利號201520916627.1提出了一種漂浮式U型污泥吸入口裝置，保證了吸入口保持在固定漂浮物層附近，可以無人值守操作，實現了上述目的，但U型污泥吸入口裝置吸入口偏向一側，盡管采用了穩定用重物，但在實際吸入作業時，出現不平衡、不穩定等技術問題，影響吸入質量和效率。

　　發明內容

　　本實用新型為解決公知技術中存在的技術問題而提供一種漂浮式W型污泥吸入裝置。

　　本實用新型的目的是提供一種具有結構簡單，使用方便，平衡穩定，清潔快捷，固體漂浮物直接吸入，污泥處理效率高，無人值守操作，使用范圍廣等特點的漂浮式W型污泥吸入裝置。

　　本實用新型采用W型吸入口，并在吸管上通過固定連桿固定2-3個漂浮桶，保證吸入口位置在液面附近。同時，W型吸污口會自動保持豎直向上，保證了固體漂浮物直接被吸入。漂浮桶中重量調整液的量可根據實際情況進行調整，以保持W形吸入口在適當?shù)奈恢�。固體漂浮層中下部由于長期與中間液層接觸往往比較松軟，十分容易被吸入。離吸入口較遠處的固體漂浮物也由于下方液體產生流動而不斷脫離固體層，流向吸入口�？梢耘浜瞎桃悍蛛x式化糞池污泥處理系統，實現高效化糞池污泥回收，降低了系統的耗能，同時大大降低工人勞動強度。

　　本實用新型在化糞池的清掏過程中吸取與液體接觸的較松軟固體部分，使得固體漂浮物很容易被吸起，降低了清掏難度。并且在施工過程中使吸入口保持在固體漂浮物層附近，保證了吸入口位置基本無需人工調整，從而實現無人值守操作。

　　本實用新型漂浮式W型污泥吸入裝置所采取的技術方案是：

　　一種漂浮式W型污泥吸入裝置，其特點是：漂浮式W型污泥吸入裝置包括漂浮件和W型污泥吸入口，W型污泥吸入口連接漂浮件，漂浮件使W型污泥吸入口呈漂浮狀態，W型污泥吸入口的吸管底端設有兩個呈W形狀排布的吸口。

　　本實用新型漂浮式W型污泥吸入裝置還可以采用如下技術方案：

　　所述的漂浮式W型污泥吸入裝置，其特點是：漂浮件為漂浮桶，漂浮桶由固定連桿固定W型污泥吸入口的吸管。

　　所述的漂浮式W型污泥吸入裝置，其特點是：漂浮桶內裝重量調整液，漂浮桶的數量為2-3個，通過固定連桿對稱排布固定W型污泥吸入口的吸管。

　　所述的漂浮式W型污泥吸入裝置，其特點是：W形狀排布的吸口為管狀結構，W形狀排布的吸口方向向上。

　　本實用新型具有的優點和積極效果是：

　　漂浮式W型污泥吸入裝置由于采用了本實用新型全新的技術方案，與現有技術相比，本實用新型具有結構簡單，使用方便，平衡穩定，清潔快捷，固體漂浮物直接吸入，污泥處理效率高，無人值守操作等優點�？梢耘浜瞎桃悍蛛x式化糞池污泥處理系統，實現高效化糞池污泥回收，降低了系統的耗能，同時大大降低工人勞動強度。
