申請日2016.05.31

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/14; C02F11/12; B60P3/00

　　摘要

　　本實用新型涉及一種用于廢水處理電動汽車，包括主車架、車頭、車廂和電池，車頭、車廂和電池均安裝在主車架上;車廂內設有用于一體化污水處理裝置，車頭駕駛室內設有用于實現一體化污水處理的控制面板，所述控制面板通過信號線分別與電池和用于一體化污水處理裝置連接;用于一體化污水處理裝置包括預處理、氣浮分層、污泥處理、生化處理和回收五個子系統;系統采用PLC智能自動控制，操作簡單方便，可實現全自動無人值守;該系統搭載在封閉式的專用車輛上，具有全天候、機動靈活的特點;具有科技含量、結構緊湊、效果穩定、性能比良好、運行費用低、操作方便等優點。

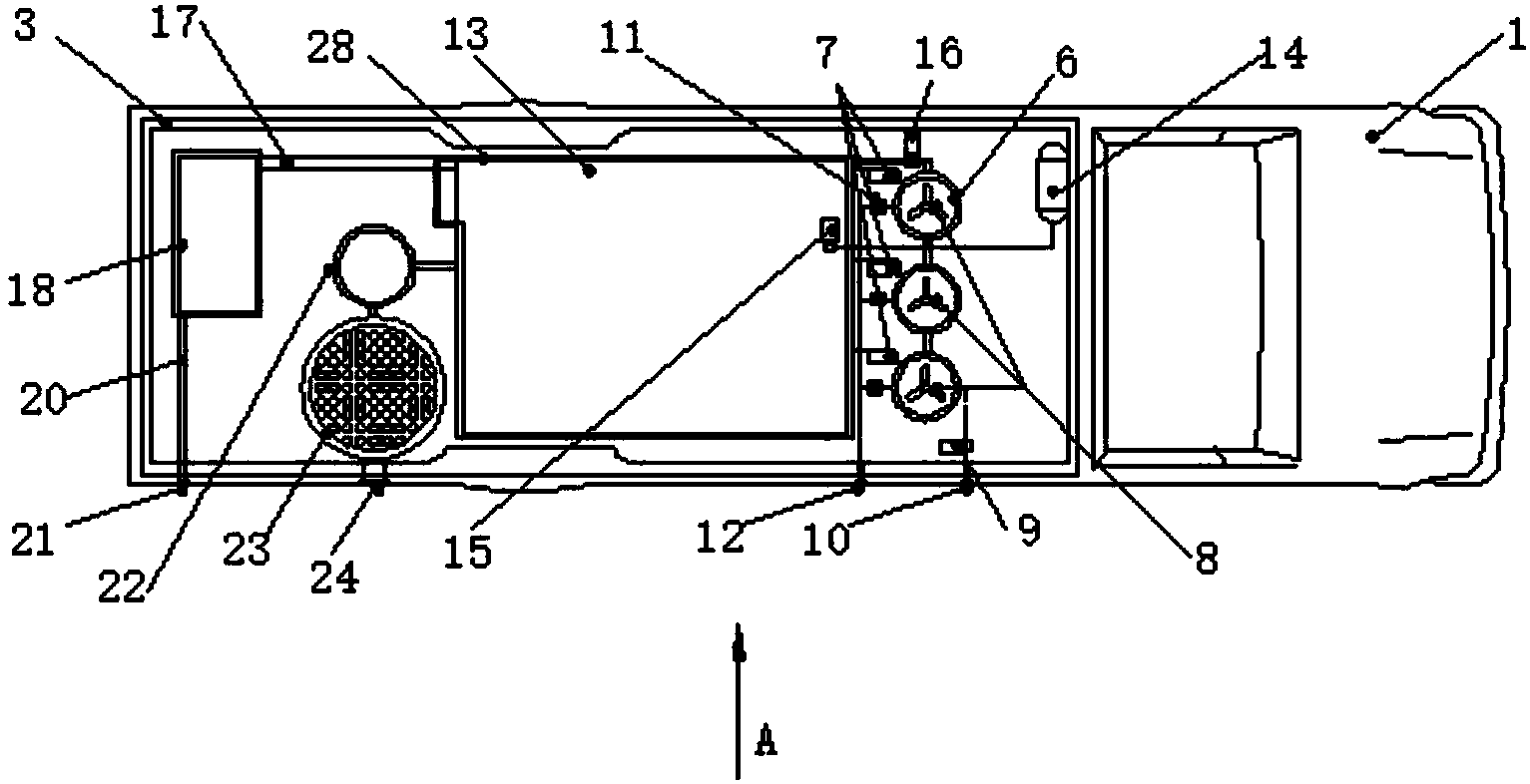

　　摘要附圖



　　權利要求書

　　1.一種用于廢水處理電動汽車，包括主車架、車頭、車廂和電池，所述車頭、車廂和電池均安裝在所述主車架上;其特征在于，所述車廂內設有用于一體化污水處理裝置，所述車頭駕駛室內設有用于實現一體化污水處理的控制面板，所述控制面板通過信號線分別與所述電池和所述用于一體化污水處理裝置連接;所述用于一體化污水處理裝置包括預處理、氣浮分層、污泥處理、生化處理和回收五個子系統，所述預處理系統與所述氣浮分層系統連接，所述氣浮分層系統分別與所述污泥處理系統和所述生化處理系統連接，所述污泥處理系統與所述回收系統連接，所述生化處理系統與所述回收系統連接。

　　2.根據權利要求1所述的一種用于廢水處理電動汽車，其特征在于，所述預處理系統包括加藥罐組、加藥泵組、攪拌泵組;所述加藥罐組通過抽水泵與所述車廂上的廢水接口連接，所述加藥罐組通過一一對應的進水閥門與所述車廂上的加藥兌水接口連接，所述加藥罐組的加藥罐分別一一對應連接所述加藥泵組的加藥泵，所述加藥罐組的加藥罐內一一對應設有所述攪拌泵組的攪拌泵。

　　3.根據權利要求2所述的一種用于廢水處理電動汽車，其特征在于，所述氣浮分層系統包括氣浮機、空壓機和溶氣泵，所述空壓機通過溶氣泵與所述氣浮機連接，所述加藥罐組通過提升泵與所述氣浮機連接，所述加藥泵組與所述氣浮機連接。

　　4.根據權利要求1所述的一種用于廢水處理電動汽車，其特征在于，所述污泥處理系統和所述回收系統包括污泥漿管、干化池和電烘烤器，所述氣浮機通過污泥漿管與所述干化池連接，所述干化池連接所述電烘烤器，所述干化池通過回水管道與所述車廂上的回水出水口連接。

　　5.根據權利要求1所述的一種用于廢水處理電動汽車，其特征在于，所述生化處理系統和所述回收系統包括臭氧反應器和活性碳過濾罐;所述氣浮機通過臭氧反應器與所述活性碳過濾罐連接，所述活性碳過濾罐與所述車廂上的清水出口連接。

　　6.根據權利要求1所述的一種用于廢水處理電動汽車，其特征在于，所述控制面板上設有方向盤、儀表、多個開關按鈕和多個指示燈;所述儀表設于所述方向盤上方，所述多個開關按鈕排列為一橫排設于所述方向盤左側，所述多個指示燈排列為一橫排位于所述多個開關按鈕的下方，所述多個開關按鈕與所述多個指標燈一一對應設置。

　　7.根據權利要求1所述的一種用于廢水處理電動汽車，其特征在于，所述車廂上設有前操作門和后操作門，所述車廂各周邊側均間隔設有鎖緊扣手，所述車頭上設有設備用電接口，所述氣浮機上設有帶護欄的直梯。

　　說明書

　　一種用于廢水處理電動汽車

　　技術領域

　　本實用新型涉及一種電動汽車,特別涉及一種用于廢水處理電動汽車。

　　背景技術

　　隨著經濟的發展和生活水平的提高，人們對環境保護的要求越來越高;針對農村地區生活污水、中小企業生產廢水、旅游景區污水、高速公路服務區污水以及突發事故廢水處理等多種分散式廢水類型，傳統的大規模集中處理具有一定的局限性和不合理性(1)分散式污水的主要特點是分布廣泛、水量規模小、水環境容量小，遠離大水體，管理水平低，每個點單獨建造污水處理設施或者大范圍的集中處理均不合理;(2)中小企業工業廢水處理系統主要用來處理變質、不能回收利用的工業廢水，應用于機械加工行業，在廠房內安裝固定;整套系統自身的重量比較重，廠房地坪承受全部重量，時間長了受系統自身重力的影響，影響房屋安全;其次，多個廠區需要處理工業廢水需購置多套裝置，增加了企業投入;當廢液不需要處理時，占用廠房空間，造成設備閑置;再次，安裝時費力費時，增加安裝成本;現有工業廢水處理設備呈現一種情況：前期投資少，后期維護費用大，二次污染多;前期投資多，后期維護費用小，二次污染小;很多企業因前期投資巨大，維護費用大，望塵莫及;

　　實用新型內容

　　本實用新型目的是為了克服現有技術的不足而提供的一種用于廢水處理電動汽車，具有結構緊湊、效果穩定、性能比良好、移動靈活、成本低、操作方便和處理效果好等有益效果。

　　為達到上述目的，本實用新型采用的技術方案是：一種用于廢水處理電動汽車，包括主車架、車頭、車廂和電池，所述車頭、車廂和電池均安裝在所述主車架上;所述車廂內設有用于一體化污水處理裝置，所述車頭駕駛室內設有用于實現一體化污水處理的控制面板，所述控制面板通過信號線分別與所述電池和所述用于一體化污水處理裝置連接;所述用于一體化污水處理裝置包括預處理、氣浮分層、污泥處理、生化處理和回收五個子系統，所述預處理系統與所述氣浮分層系統連接，所述氣浮分層系統分別與所述污泥處理系統和所述生化處理系統連接，所述污泥處理系統與所述回收系統連接，所述生化處理系統與所述回收系統連接。

　　作為本實用新型進一步改進的，所述預處理系統包括加藥罐組、加藥泵組、攪拌泵組;所述加藥罐組通過抽水泵與所述車廂上的廢水接口連接，所述加藥罐組通過一一對應的進水閥門與所述車廂上的加藥兌水接口連接，所述加藥罐組的加藥罐分別一一對應連接所述加藥泵組的加藥泵，所述加藥罐組的加藥罐內一一對應設有所述攪拌泵組的攪拌泵。

　　作為本實用新型進一步改進的，所述氣浮分層系統包括氣浮機、空壓機和溶氣泵，所述空壓機通過溶氣泵與所述氣浮機連接，所述加藥罐組通過提升泵與所述氣浮機連接，所述加藥泵組與所述氣浮機連接。

　　作為本實用新型進一步改進的，所述污泥處理系統和所述回收系統包括污泥漿管、干化池和電烘烤器，所述氣浮機通過污泥漿管與所述干化池連接，所述干化池連接所述電烘烤器，所述干化池通過回水管道與所述車廂上的回水出水口連接。

　　作為本實用新型進一步改進的，所述生化處理系統和所述回收系統包括臭氧反應器和活性碳過濾罐;所述氣浮機通過臭氧反應器與所述活性碳過濾罐連接，所述活性碳過濾罐與所述車廂上的清水出口連接。

　　作為本實用新型進一步改進的，所述控制面板上設有方向盤、儀表、多個開關按鈕和多個指示燈;所述儀表設于所述方向盤上方，所述多個開關按鈕排列為一橫排設于所述方向盤左側，所述多個指示燈排列為一橫排位于所述多個開關按鈕的下方，所述多個開關按鈕與所述多個指標燈一一對應設置。

　　作為本實用新型進一步改進的，所述車廂上設有前操作門和后操作門，所述車廂各周邊側均間隔設有鎖緊扣手，所述車頭上設有設備用電接口，所述氣浮機上設有帶護欄的直梯。

　　由于上述技術方案的運用，本實用新型與現有技術相比具有下列優點：

　　本實用新型方案的一種用于廢水處理電動汽車，車載集裝箱式高效一體化污水處理設備組成，系統采用PLC智能自動控制，操作簡單方便，可實現全自動無人值守;該系統搭載在封閉式的專用車輛上，具有全天候、機動靈活的特點;應用范圍為突發水污染事件的應急處理、村鎮生活污水治理、以及市政提標改造、工業廢水、中水回用等;具有科技含量、結構緊湊、效果穩定、性能比良好、運行費用低、操作方便等優點。
