申請日2016.07.20
公開(公告)日2016.10.12
IPC分類號C02F1/32; C02F1/72
摘要
本發明涉及一種廢水處理裝置,具體為廢水光催化處理裝置,包括處理室,處理室的兩端分別為進水口和出水室,處理室底部有泄水口;處理室內安裝有多個紫外燈和光觸媒板,所述的光觸媒板為波紋形,所述的紫外燈與光觸媒板相間隔安裝;所述的光觸媒板和紫外燈一端固定安裝在固定架上,所述的固定架安裝在處理室和出水室連接處;所述的光觸媒板和紫外燈的另一端指向進水口。本發明提供的廢水光催化處理裝置,氧化劑溶液和污水可以充分混合進入處理室;增加光觸媒板與水的接觸面、緩沖水流,增加催化時間。提高了反應效率和污水處理效果。
權利要求書

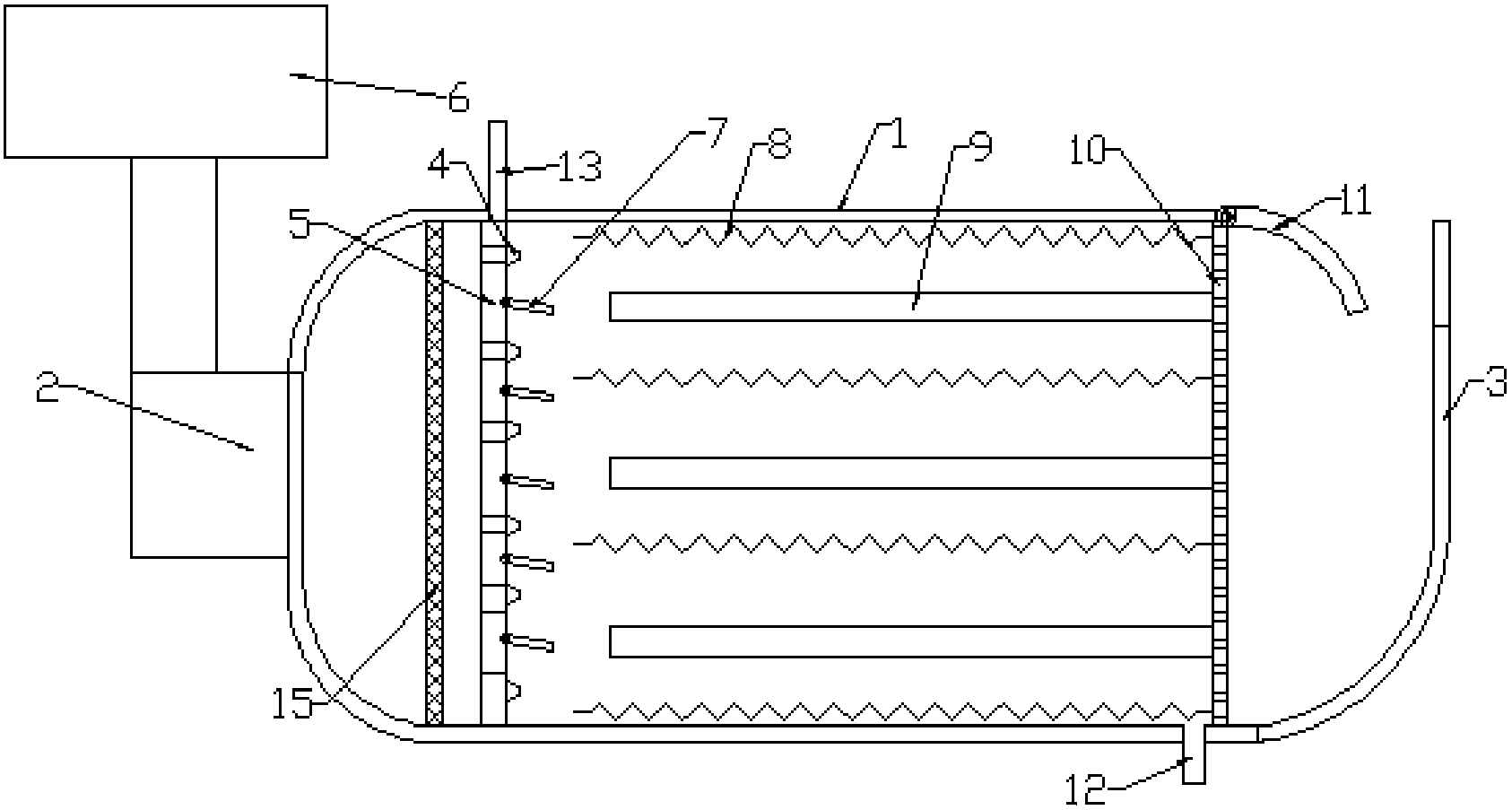

1.廢水光催化處理裝置,包括處理室(1),其特征在于:所述的處理室(1)的兩端分別為進水口(2)和出水室(3),處理室(1)底部有泄水口(12);處理室(1)內安裝有多個紫外燈(9)和光觸媒板(8),所述的光觸媒板(8)為波紋形,所述的紫外燈(9)與光觸媒板(8)相間隔安裝;
所述的光觸媒板(8)和紫外燈(9)一端固定安裝在固定架(10)上,所述的固定架(10)安裝在處理室(1)和出水室(3)連接處;所述的光觸媒板(8)和紫外燈(9)的另一端指向進水口(2)。
2.根據權利要求1所述的廢水光催化處理裝置,其特征在于:所述的進水口(2)與處理室(1)之間安裝有濾網板(15)。
3.根據權利要求1所述的廢水光催化處理裝置,其特征在于:所述的處理室(1)與進水口(2)之間還安裝有氧化劑加藥裝置。
4.根據權利要求3所述的廢水光催化處理裝置,其特征在于:所述的氧化劑加藥裝置包括支架(5),支架(5)上均勻分布有出藥口(4),所述的出藥口(4)分別與進藥管(13)連接;所述的出藥口(4)朝向處理室(1)內部。
5.根據權利要求4所述的廢水光催化處理裝置,其特征在于:所述的支架(5)上還安裝有紊流片(7);所述的紊流片(7)一端鉸接在支架(5)上,另一端為自由端,自由端朝向處理室(1)內。
6.根據權利要求1到5任一項所述的廢水光催化處理裝置,其特征在于:所述的出水室(3)的出水口位于頂部。
7.根據權利要求6所述的廢水光催化處理裝置,其特征在于:所述的出水室(3)的出水口靠近處理室(1)的一側鉸接擋流板(11),所述的擋流板(11)為弧形,弧形凹面向下。
8.根據權利要求1所述的廢水光催化處理裝置,其特征在于:所述的進水口(2)連接有緩沖池(6),所述的緩沖池(6)的高度在出水室(3)的出水口上方。
說明書
廢水光催化處理裝置
技術領域
本發明涉及一種廢水處理裝置,具體為廢水光催化處理裝置。
背景技術
光催化氧化法以成本低、無二次污染的突出優點,已得到普通認可。污水中的染料、表面活性劑、有機鹵化物、農藥、油類、氰化物等有機污染物都能有效通過光催化氧化反應在TiO2表面降解、脫色、去毒,并最終完全礦化為CO2、H2O及其它無機小分子物質,從而消除對環境的污染。
采用納米技術是提高二氧化鈦光催化效率的重要途徑。這是因?yàn)榧{米二氧化鈦具有巨大的比表面積,其表面吸附有機污染物的能力大大增加;同時,由于納米二氧化鈦粒徑小,處于表面態的原子數多,光激發產生電子和空穴(e-,h+)的幾率大大增加,促使其光催化氧化反應速率大大提高,從而能夠把其表面吸附的有機污染物快速地氧化分解為二氧化碳和水等無機物。因此,納米二氧化鈦是一種高效光催化劑。
同時,在理論研究上,得知,適當增加氧化劑,可以提高光催化的效果,F(xiàn)有的光催化處理裝置,主要是在處理池中增加光源和負載有催化劑的載體,但是對水流的控制、反應時間的延長,都難以滿足要求,并且傳統的加藥裝置,是難以滿足增加氧化劑的要求,不能及時將氧化劑和污水混合。
發明內容
針對上述技術問題,本發明提供一種水流的能控制、延長反應時間的光催化污水處理裝置,保證催化反應時間充分,具體的技術方案為:
廢水光催化處理裝置,包括處理室,處理室的兩端分別為進水口和出水室,處理室底部有泄水口;處理室內安裝有多個紫外燈和光觸媒板,所述的光觸媒板為波紋形,所述的紫外燈與光觸媒板相間隔安裝;所述的光觸媒板和紫外燈一端固定安裝在固定架上,所述的固定架安裝在處理室和出水室連接處;所述的光觸媒板和紫外燈的另一端指向進水口。
所述的進水口與處理室之間安裝有濾網板。
所述的處理室與進水口之間還安裝有氧化劑加藥裝置。
所述的氧化劑加藥裝置包括支架,支架上均勻分布有出藥口,所述的出藥口分別與進藥管連接;所述的出藥口朝向處理室內部。
所述的支架上還安裝有紊流片;所述的紊流片一端鉸接在支架上,另一端為自由端,自由端朝向處理室內。
所述的出水室的出水口位于頂部。
所述的出水室的出水口靠近處理室的一側鉸接擋流板,所述的擋流板為弧形,弧形凹面向下。
所述的進水口連接有緩沖池,所述的緩沖池的高度在出水室的出水口上方。
污水從進水口進入,經過濾網板過濾,氧化劑和污水一起混合進入處理室;經過光觸媒板和光源進行催化反應處理,出水室的出水口位于頂部,增加了停留時間,讓反應充分進行。
本發明提供的廢水光催化處理裝置,氧化劑溶液和污水可以充分混合進入處理室;增加光觸媒板與水的接觸面、緩沖水流,增加催化時間。提高了反應效率和污水處理效果。
