申請日2016.05.31

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/14; C02F1/465; C02F1/463

　　摘要

　　本實用新型涉及一種新型的電氣浮凝聚廢水回收處理系統，包括依次連接的中和沉淀罐、電氣浮凈化罐、物理沉淀罐、厭氧水解池以及好氧水解池，中和沉淀罐中設置有弱堿性溶液，電氣浮凈化罐包括設置有電極的污水分布器，污水分布器的下方設置有排渣口一，且該污水分布器的上方設置有弧形的隔板，隔板通過設置在隔板中央的開口連通氣浮室，開口處設置有與該開口對應的止逆閥，氣浮室的下端對稱設置有排渣口二，且該氣浮室的上端通過溢出孔連通有收集室，收集室的一端設置有排氣孔，且該收集室的另一端連通有沉淀箱，沉淀箱的底部設置有排渣口三，且該沉淀箱的一側設置出水孔，出水孔通過管路連接有物理沉淀罐，物理沉淀罐中設置有壓力機。

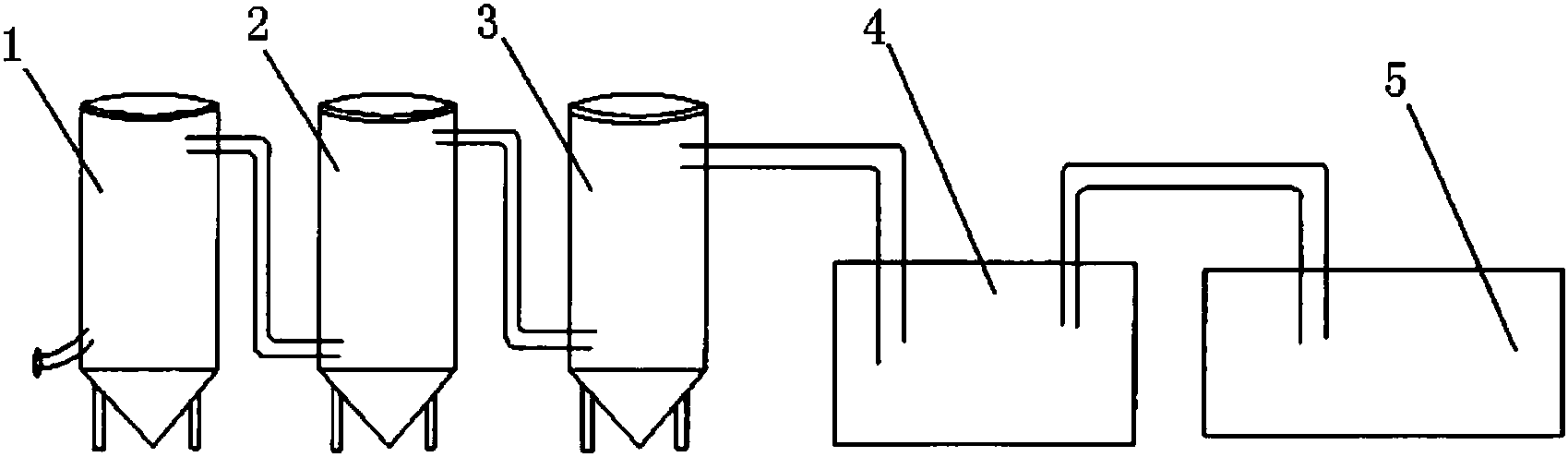

　　摘要附圖



　　權利要求書

　　1.一種新型的電氣浮凝聚廢水回收處理系統，包括依次連接的中和沉淀罐、電氣浮凈化罐、物理沉淀罐、厭氧水解池以及好氧水解池，其特征在于，所述中和沉淀罐中設置有弱堿性溶液，所述電氣浮凈化罐包括設置有電極的污水分布器，所述污水分布器的下方設置有排渣口一，且該污水分布器的上方設置有弧形的隔板，所述隔板通過設置在隔板中央的開口連通氣浮室，所述開口處設置有與該開口對應的止逆閥，所述氣浮室的下端對稱設置有排渣口二，且該氣浮室的上端通過溢出孔連通有收集室，所述收集室的一端設置有排氣孔，且該收集室的另一端連通有沉淀箱，所述沉淀箱的底部設置有排渣口三，且該沉淀箱的一側設置出水孔，所述出水孔通過管路連接有物理沉淀罐，所述物理沉淀罐中設置有壓力機，所述好氧水解池中設置有射流曝氣器、污水循環泵和布水器。

　　2.根據權利要求1所述的一種新型的電氣浮凝聚廢水回收處理系統，其特征在于，所述厭氧水解池中設置有厭氧菌。

　　3.根據權利要求2所述的一種新型的電氣浮凝聚廢水回收處理系統，其特征在于，所述好氧水解池中設置有好氧菌。

　　4.根據權利要求3所述的一種新型的電氣浮凝聚廢水回收處理系統，其特征在于，所述布水器包括主管以及與主管相連接的兩個以上的支管，主管和支管上均設有扁平開口的布水孔。

　　說明書

　　一種新型的電氣浮凝聚廢水回收處理系統

　　技術領域

　　本實用新型涉及環保設備領域，具體來說涉及一種新型的電氣浮凝聚廢水回收處理系統。

　　背景技術

　　在化工生產中，化工反應每天都會產生大量的工業廢水，這些廢水中含有大量的 酸性物質和顆粒，若將這些廢水直接排放到空氣中，將會對水資源和環境造成極大的危害， 甚至?xí)�給附近的居民和生物生存帶來危害。

　　現有技術中，常采用電化學法或生化法來進行凈化處理，而采用電化學法處理時，主要是通過電凝聚和電氣浮凈化設備來實現的，但由于目前所使用的設備結構不理想，在實際使用時電極間的空隙易堵塞，可溶性金屬電極產生的氫氧化物的凝聚體不能及時移去，而導致電極短路，并直接影響了廢水處理的效果，限制了廢水處理設備的應用范圍。

　　因此，研制出一種能及時移去電極間的凝聚物，并能提高廢水處理效果的廢水回收處理系統，便成為業內人士亟需解決的問題。

　　實用新型內容

　　本實用新型的提出了一種新型的電氣浮凝聚廢水回收處理系統，克服了現有產品中上述方面的不足。

　　本實用新型的目的是通過以下技術方案來實現的：

　　一種新型的電氣浮凝聚廢水回收處理系統，包括依次連接的中和沉淀罐、電氣浮凈化罐、物理沉淀罐、厭氧水解池以及好氧水解池，所述中和沉淀罐中設置有弱堿性溶液，所述電氣浮凈化罐包括設置有電極的污水分布器，所述污水分布器的下方設置有排渣口一，且該污水分布器的上方設置有弧形的隔板，所述隔板通過設置在隔板中央的開口連通氣浮室，所述開口處設置有與該開口對應的止逆閥，所述氣浮室的下端對稱設置有排渣口二，且該氣浮室的上端通過溢出孔連通有收集室，所述收集室的一端設置有排氣孔，且該收集室的的另一端連通有沉淀箱，所述沉淀箱的底部設置有排渣口三，且該沉淀箱的一側設置出水孔，所述出水孔通過管路連接有物理沉淀罐，所述物理沉淀罐中設置有壓力機，所述好氧水解池中設置有射流曝氣器、污水循環泵和布水器。

　　進一步地，所述厭氧水解池中設置有厭氧菌。

　　進一步地，所述好氧水解池中設置有好氧菌。

　　進一步地，所述布水器包括主管以及與主管相連接的兩個以上的支管，主管和支管上均設有扁平開口的布水孔。

　　本實用新型的有益效果為：結構合理，運行可靠，凈水效果好，使用壽命長。
