申請日2016.05.31

　　公開(公告)日2016.12.21

　　IPC分類號C02F1/66

　　摘要

　　一種污水pH值自動調節裝置，包括緩沖箱，緩沖箱上設有進水口和出水口，緩沖箱內部分成測量區域、第一次中和區域、第二次中和區域和排放區域，進水口位于測量區域，出水口位于排放區域，測量區域設有pH值監測器，所述的第一次中和區域設有攪拌設備和pH值中和加藥設備，第一次中和區域中和后的污水通過水泵輸送至第二次中和區域，第二次中和區域設有pH值監測器和pH值中和加藥設備。本實用新型克服了現有技術的不足，將緩沖箱內部通過隔斷板一、隔斷板二和隔斷板三分成測量區域、第一次中和區域、第二次中和區域和排放區域，所述的進水口位于測量區域，在第一次中和后通過水泵和濾濃管縮后進行二次pH值測量中和，設備簡單，中和度高。

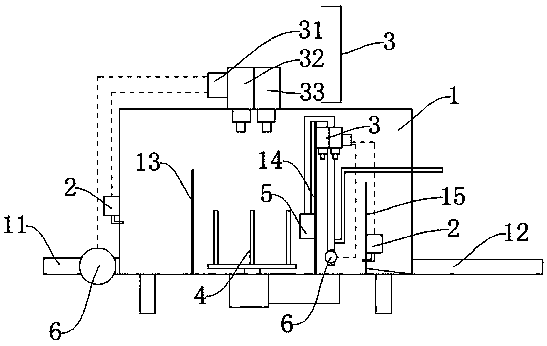

　　摘要附圖



　　權利要求書

　　1.一種污水pH值自動調節裝置，包括緩沖箱，所述的緩沖箱上設有進水口和出水口，其特征在于：所述的緩沖箱內部通過隔斷板一、隔斷板二和隔斷板三分成測量區域、第一次中和區域、第二次中和區域和排放區域，所述的進水口位于測量區域，所述的出水口位于排放區域，所述的測量區域設有pH值監測器，所述的第一次中和區域設有攪拌設備和pH值中和加藥設備，所述的第一次中和區域中和后的污水通過水泵輸送至第二次中和區域，所述的第二次中和區域設有pH值監測器和pH值中和加藥設備，所述的進水口和水泵出水管上均設有流量傳感器。

　　2.根據權利要求1所述的一種污水pH值自動調節裝置，其特征在于：所述的pH值中和加藥設備包括堿性加藥設備、酸性加藥設備和控制器，所述的第一次中和區域的pH值中和加藥設備控制器與測量區域的pH值監測器連接，所述的第二次中和區域的pH值中和加藥設備控制器與第二次中和區域的pH值監測器連接。

　　3.根據權利要求1所述的一種污水pH值自動調節裝置，其特征在于：所述的水泵出水管為微濾管。

　　4.根據權利要求1所述的一種污水pH值自動調節裝置，其特征在于：所述的排放區域底部為斜坡式結構。

　　說明書

　　一種污水pH值自動調節裝置

　　技術領域

　　本實用新型涉及pH值調節技術領域，具體屬于一種污水pH值自動調節裝置。

　　背景技術

　　紡織原意是取自紡紗與織布的總稱，但是隨著紡織知識體系和學科體系的不斷發展和完善，特別是非織造紡織材料和三維復合編織等技術產生后，現在的紡織已經不僅是傳統的手工紡紗和織布，也包括無紡布技術，現代三維編織技術，現代靜電納米成網技術等生產的服裝用、產業用、裝飾用紡織品。所以，現代紡織是指一種纖維或纖維集合體的多尺度結構加工技術。中國古代的紡織與印染技術具有非常悠久的歷史，早在原始社會時期，古人為了適應氣候的變化，已懂得就地取材，利用自然資源作為紡織和印染的原料，以及制造簡單的手工紡織工具。直至今天，日常生活中的服裝、安全氣囊和窗簾地毯都是紡織和印染技術的產物。

　　其中紡織加工伴隨著大量的污水，污水處理好壞直接影響紡織廠周邊的水環境。

　　實用新型內容

　　本實用新型的目的是提供了一種污水pH值自動調節裝置，克服了現有技術的不足，將緩沖箱內部通過隔斷板一、隔斷板二和隔斷板三分成測量區域、第一次中和區域、第二次中和區域和排放區域，所述的進水口位于測量區域，在第一次中和后通過水泵和濾濃管縮后進行二次pH值測量中和，設備簡單，中和度高，低成本，高性能，符合市場需求。

　　為解決上述問題，本實用新型所采取的技術方案如下：

　　一種污水pH值自動調節裝置，包括緩沖箱，所述的緩沖箱上設有進水口和出水口，所述的緩沖箱內部通過隔斷板一、隔斷板二和隔斷板三分成測量區域、第一次中和區域、第二次中和區域和排放區域，所述的進水口位于測量區域，所述的出水口位于排放區域，所述的測量區域設有pH值監測器，所述的第一次中和區域設有攪拌設備和pH值中和加藥設備，所述的第一次中和區域中和后的污水通過水泵輸送至第二次中和區域，所述的第二次中和區域設有pH值監測器和pH值中和加藥設備，所述的進水口和水泵出水管上均設有流量傳感器。

　　進一步，所述的pH值中和加藥設備包括堿性加藥設備、酸性加藥設備和控制器，所述的第一次中和區域的pH值中和加藥設備控制器與測量區域的pH值監測器連接，所述的第二次中和區域的pH值中和加藥設備控制器與第二次中和區域的pH值監測器連接。

　　進一步，所述的水泵出水管為微濾管。

　　進一步，所述的排放區域底部為斜坡式結構。

　　本實用新型與現有技術相比較，本實用新型的實施效果如下：

　　本實用新型所述一種污水pH值自動調節裝置，將緩沖箱內部通過隔斷板一、隔斷板二和隔斷板三分成測量區域、第一次中和區域、第二次中和區域和排放區域，所述的進水口位于測量區域，在第一次中和后通過水泵和濾濃管縮后進行二次pH值測量中和，設備簡單，中和度高，低成本，高性能，符合市場需求。
