申請日2016.05.31

　　公開(公告)日2016.12.14

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開了一種帶有反沖洗功能的廢水處理裝置，包括裝置本體、主水管、水箱、反沖水泵、水管和反沖管;所述裝置本體上側安裝有進水口，且進水口與主水管連接，所述主水管一側安裝有反沖管，且反沖管與反沖水泵連接，所述主水管底端設置有出水孔,所述裝置本體底端安裝有水箱，且水箱底端安裝有殺菌裝置，所述水箱上側過濾網，且過濾網底端與超濾膜裝置連接，所述水箱底端安裝有潛水泵，且潛水泵通過水管與儲水箱連接，所述裝置本體外側安裝有不銹鋼外殼，所述主水管底端通過水管與污水箱連接。本實用新型轉水質檢測儀與回流管電控水閥和電控水閥連接，當水質符合標準時電控水閥打開進行放水，反則打開回流管電控水閥。

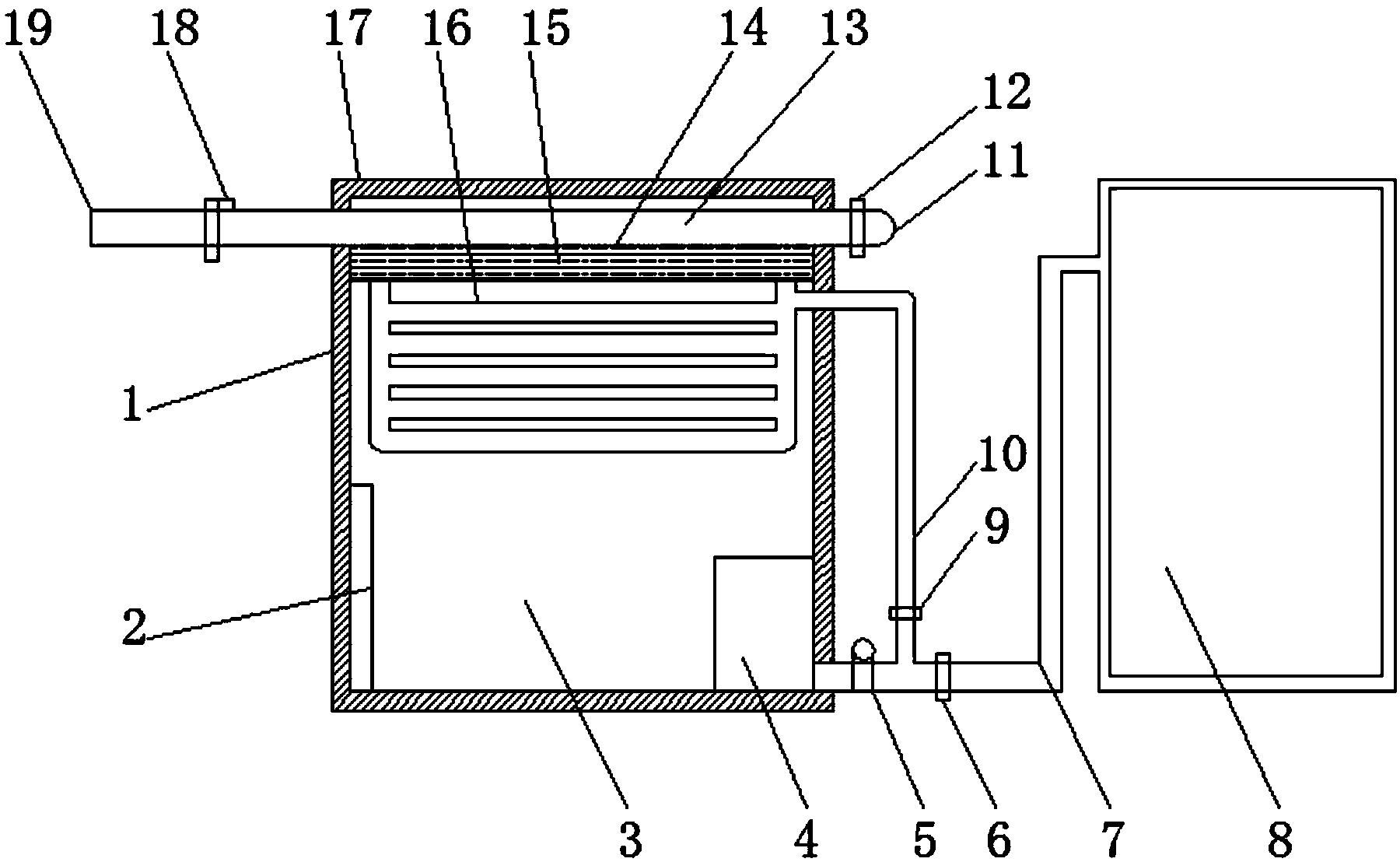

　　摘要附圖



　　權利要求書

　　1.一種帶有反沖洗功能的廢水處理裝置，包括裝置本體(1)、主水管(13)、水箱(3)、反沖水泵(22)、水管(7)和反沖管(11);其特征在于：所述裝置本體(1)上側安裝有進水口(19)，且進水口(19)與主水管(13)連接，所述主水管(13)一側安裝有反沖管(11)，且反沖管(11)與反沖水泵(22)連接，所述主水管(13)底端設置有出水孔(14),所述裝置本體(1)底端安裝有水箱(3)，且水箱(3)底端安裝有殺菌裝置(2)，所述水箱(3)上側安裝有過濾網(15)，且過濾網(15)底端與超濾膜裝置(16)連接，所述水箱(3)底端安裝有潛水泵(4)，且潛水泵(4)通過水管(7)與儲水箱(8)連接，所述裝置本體(1)外側安裝有不銹鋼外殼(17)，所述主水管(13)底端通過水管(7)與污水箱(20)連接。

　　2.根據權利要求1所述的一種帶有反沖洗功能的廢水處理裝置，其特征在于：所述反沖水泵(22)上側安裝有計時開關(21)，且計時開關(21)輸出端與聯動開關(18)輸入端電性連接。

　　3.根據權利要求1所述的一種帶有反沖洗功能的廢水處理裝置，其特征在于：所述水管(7)上側安裝有水質檢測儀(5)，且水質檢測儀(5)與回流管電控水閥(9)和電控水閥(6)連接。

　　4.根據權利要求1所述的一種帶有反沖洗功能的廢水處理裝置，其特征在于：所述水管(7)上側安裝有回流管(10)，且回流管(10)與超濾膜裝置(16)連接。

　　5.根據權利要求1所述的一種帶有反沖洗功能的廢水處理裝置，其特征在于：所述反沖管(11)上側安裝有單向閥門(12)。

　　說明書

　　一種帶有反沖洗功能的廢水處理裝置

　　技術領域

　　本實用新型涉及廢水處理設備技術領域，具體為一種帶有反沖洗功能的廢水處理裝置。

　　背景技術

　　廢水處理就是利用物理、化學和生物的方法對廢水進行處理，使廢水凈化，減少污染，以至達到廢水回收、復用，充分利用水資源，現有的物理法廢水處理裝置，一般都是使用過濾裝置，但是由于長時間的使用會使過濾裝置由于使用時間較長時過濾效果降低，當處理后的水質無法探測，或者無法在進行回流處理，不能保證處理質量。

　　實用新型內容

　　本實用新型的目的在于提供一種帶有反沖洗功能的廢水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種帶有反沖洗功能的廢水處理裝置，包括裝置本體、主水管、水箱、反沖水泵、水管和反沖管;所述裝置本體上側安裝有進水口，且進水口與主水管連接，所述主水管一側安裝有反沖管，且反沖管與反沖水泵連接，所述主水管底端設置有出水孔,所述裝置本體底端安裝有水箱，且水箱底端安裝有殺菌裝置，所述水箱上側安裝有過濾網，且過濾網底端與超濾膜裝置連接，所述水箱底端安裝有潛水泵，且潛水泵通過水管與儲水箱連接，所述裝置本體外側安裝有不銹鋼外殼，所述主水管底端通過水管與污水箱連接。

　　優選的，所述反沖水泵上側安裝有計時開關，且計時開關輸出端與聯動開關輸入端電性連接。

　　優選的，所述水管上側安裝有水質檢測儀，且水質檢測儀與回流管電控水閥和電控水閥連接。

　　優選的，所述水管上側安裝有回流管，且回流管與超濾膜裝置連接。

　　優選的，所述反沖管上側安裝有單向閥門。

　　與現有技術相比，本實用新型的有益效果是：該設備的計時開關輸出端與聯動開關輸入端電性連接，當打開計時開關時，聯動開關關閉，進行反沖洗，保證過濾質量，水質檢測儀與回流管電控水閥和電控水閥連接，當水質符合標準時電控水閥打開進行放水，反則打開回流管電控水閥，回流管與超濾膜裝置，通過回流管進入超濾膜裝置進行再次過濾，保證過濾質量，反沖管上側安裝有單向閥門，防止過濾時水進入反沖水管。
