申請日2016.05.31

　　公開(公告)日2016.12.14

　　IPC分類號C02F9/12

　　摘要

　　本實用新型公開了一種電解式污水處理裝置，包括污水初處理裝置和循環水泵，所述污水初處理裝置的頂部安裝有裝置上蓋，所述裝置上蓋的上方設置有蓄電裝置，所述污水二次處理裝置的內部兩側安裝有污水濃度感應器，所述污水二次處理裝置的底部安裝有靜電雜質吸附裝置，所述循環水泵安裝在循環管的中間位置，所述控制器安裝在抽水泵的下方，所述控制器與蓄電裝置、抽水泵、循環水泵、污水濃度感應器和電磁控制閥電性連接。本實用新型分為兩個部分，污水初處理裝置和污水二次處理裝置，且彼此之間通過循環泵連接，通過兩者之間的相互的配合，可以將污水徹底的處理干凈。

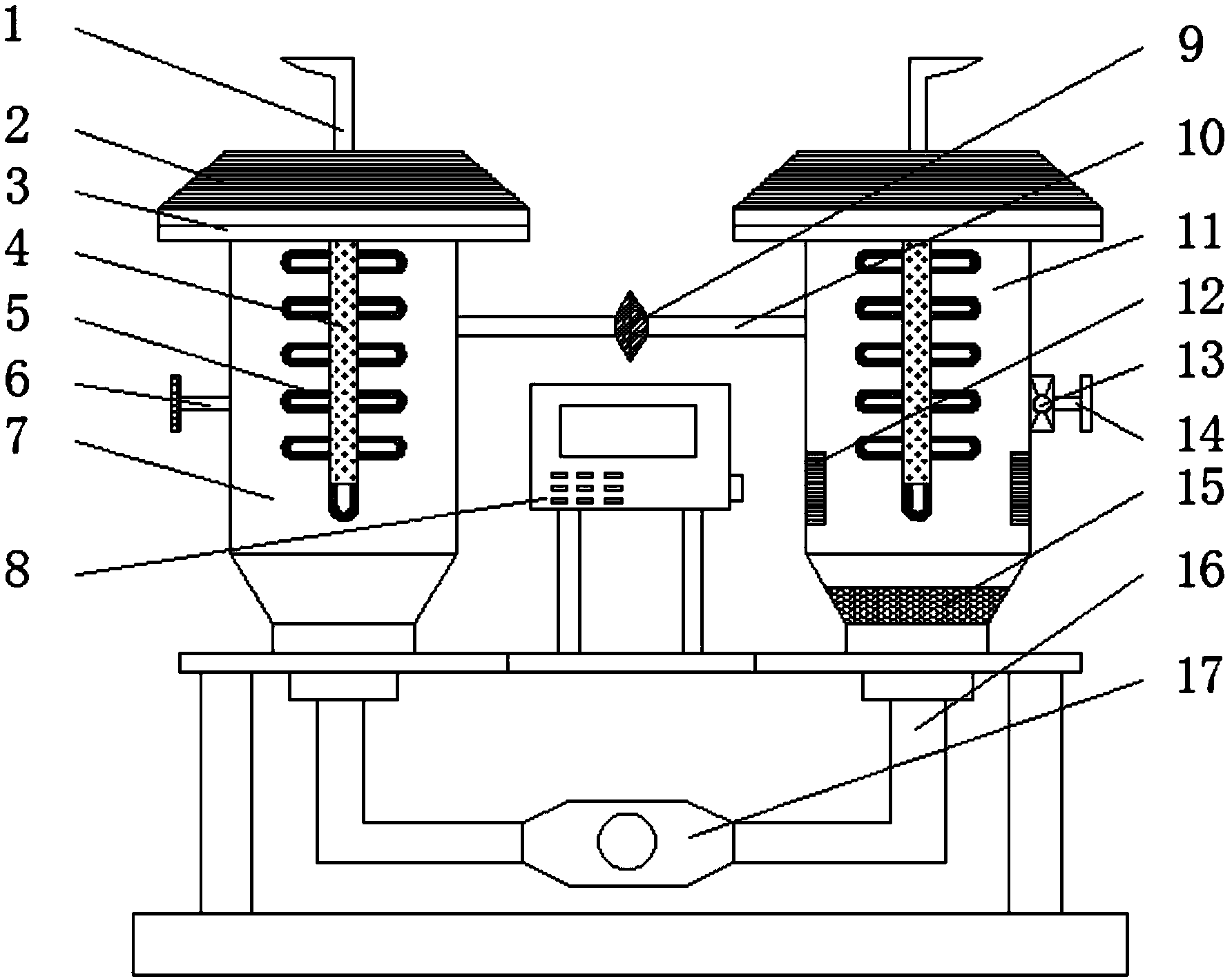

　　摘要附圖



　　權利要求書

　　1.一種電解式污水處理裝置，包括污水初處理裝置(7)、控制器(8)、抽水泵(9)和循環水泵(17)，其特征在于：所述污水初處理裝置(7)的頂部安裝有裝置上蓋(3)，所述裝置上蓋(3)的上方設置有蓄電裝置(2)，所述蓄電裝置(2)的頂部安裝有出氣管(1)，所述蓄電裝置(2)的底部安裝有放電裝置(4)，所述放電裝置(4)上安裝有放電器(5)，所述污水初處理裝置(7)的一側安裝有污水進口管(6)，所述污水初處理裝置(7)另一側設置有污水二次處理裝置(11)，且污水初處理裝置(7)與污水二次處理裝置(11)通過連接管(10)連接，所述抽水泵(9)安裝在連接管(10)的中間位置，所述抽水泵(9)的內部安裝有雙向風扇(18)，所述污水二次處理裝置(11)的一側安裝有出水管(14)，且出水管(14)上安裝有電磁控制閥(13)，所述污水二次處理裝置(11)的內部兩側安裝有污水濃度感應器(12)，所述污水二次處理裝置(11)的底部安裝有靜電雜質吸附裝置(15)，所述污水二次處理裝置(11)與污水初處理裝置(7)的底部通過循環管(16)連接，所述循環水泵(17)安裝在循環管(16)的中間位置，所述控制器(8)安裝在抽水泵(9)的下方，所述控制器(8)與蓄電裝置(2)、抽水泵(9)、循環水泵(17)、污水濃度感應器(12)和電磁控制閥(13)電性連接。

　　2.根據權利要求1所述的一種電解式污水處理裝置，其特征在于：所述污水二次處理裝置(11)和污水初處理裝置(7)為圓柱形結構。

　　3.根據權利要求1所述的一種電解式污水處理裝置，其特征在于：所述蓄電裝置(2)共設置有兩個，且兩個蓄電裝置(2)分別安裝在污水二次處理裝置(11)和污水初處理裝置(7)的頂部。

　　4.根據權利要求1所述的一種電解式污水處理裝置，其特征在于：所述放電器(5)共設置有二十二個，且二十二個放電器(5)分別安裝兩個放電裝置(4)的兩側和末端。

　　說明書

　　一種電解式污水處理裝置

　　技術領域

　　本實用新型涉及污水處理裝置技術領域，具體為一種電解式污水處理裝置。

　　背景技術

　　人類進行水處理的方式已經有相當多年歷史，物理方法包括利用各種孔徑大小不同的濾材，利用吸附或阻隔方式，將水中的雜質排除在外，吸附方式中較重要者為以活性炭進行吸附，阻隔方法則是將水通過濾材，讓體積較大的雜質無法通過，進而獲得較為干凈的水。

　　污水處理裝置的出現大大節省了水資源，但是目前階段的污水處理裝置存在諸多的不足之處，例如，污水處理不徹底，無法對污水處理結果進行控制，污水處理速率慢。

　　實用新型內容

　　本實用新型的目的在于提供一種電解式污水處理裝置，以解決上述背景技術中提出的處理不徹底、處理速率慢和無法控制問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種電解式污水處理裝置，包括污水初處理裝置、控制器、抽水泵和循環水泵，其特征在于：所述污水初處理裝置的頂部安裝有裝置上蓋，所述裝置上蓋的上方設置有蓄電裝置，所述蓄電裝置的頂部安裝有出氣管，所述蓄電裝置的底部安裝有放電裝置，所述放電裝置上安裝有放電器，所述污水初處理裝置的一側安裝有污水進口管，所述污水初處理裝置另一側設置有污水二次處理裝置，且污水初處理裝置與污水二次處理裝置通過連接管連接，所述抽水泵安裝在連接管的中間位置，所述抽水泵的內部安裝有雙向風扇，所述污水二次處理裝置的一側安裝有出水管，且出水管上安裝有電磁控制閥，所述污水二次處理裝置的內部兩側安裝有污水濃度感應器，所述污水二次處理裝置的底部安裝有靜電雜質吸附裝置，所述污水二次處理裝置與污水初處理裝置的底部通過循環管連接，所述循環水泵安裝在循環管的中間位置，所述控制器安裝在抽水泵的下方，所述控制器與蓄電裝置、抽水泵、循環水泵、污水濃度感應器和電磁控制閥電性連接。

　　進一步，所述污水二次處理裝置和污水初處理裝置為圓柱形結構。

　　進一步，所述蓄電裝置共設置有兩個，且兩個蓄電裝置分別安裝在污水二次處理裝置和污水初處理裝置的頂部。

　　進一步，所述放電器共設置有二十二個，且二十二個放電器分別安裝兩個放電裝置的兩側和末端。

　　與現有技術相比，本實用新型的有益效果是：該一種電解式污水處理裝置分別兩個部分，污水初處理裝置和污水二次處理裝置，且彼此之間通過循環泵連接，通過兩者之間的相互的配合，可以將污水徹底的處理干凈，且在污水二次處理裝置的內部安裝有污水濃度感應器，可以通過其檢測污水處理結果，直至達標為止，打開電磁控制閥將水排出，通過其可以控制污水的處理結果，使污水徹底處理干凈，且裝置是采用電解法和靜電雜質吸附裝置配合凈化，，并且兩個處理裝置一起電解，大大增塊了處理的速率。
