申請日2016.05.31

　　公開(公告)日2016.12.21

　　IPC分類號C02F1/52

　　摘要

　　一種污水自動加藥絮凝裝置，包括緩沖箱，緩沖箱上設有進水口和出水口，進水口位置連接有微濾濃縮管，微濾濃縮管與進水口連接位置設有流量傳感器，緩沖箱內部通過隔板分成絮凝區和排放區，絮凝區設有定量給藥裝置和攪拌結構，定量給藥裝置包括加藥管和控制器，流量傳感器與控制器連接，攪拌結構通過設置在緩沖箱外部的電機和齒輪箱帶動旋轉。本實用新型克服了現有技術的不足，在進水口位置設置微濾濃縮管將污水先初步濃縮，濃縮后的污水進入到絮凝區通過流量傳感器控制自動加藥絮凝，絮凝區水位漲到一定程度后翻過隔板進入排放區，減少了絮凝藥劑使用量，加大了絮凝效率，降低了污水處理成本，適用范圍廣闊。

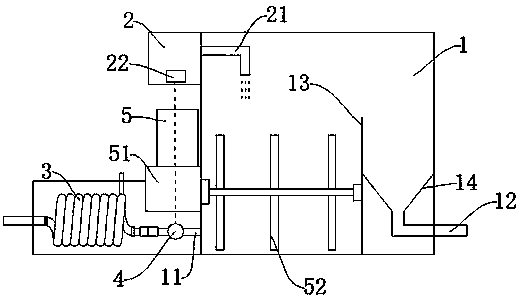

　　摘要附圖



　　權利要求書

　　1.一種污水自動加藥絮凝裝置，包括緩沖箱，所述的緩沖箱上設有進水口和出水口，其特征在于：所述的進水口位置連接有微濾濃縮管，所述的微濾濃縮管與進水口連接位置設有流量傳感器，所述的緩沖箱內部通過隔板分成絮凝區和排放區，所述的絮凝區設有定量給藥裝置和攪拌結構，所述的定量給藥裝置包括加藥管和控制器，所述的流量傳感器與控制器連接，所述的攪拌結構通過設置在緩沖箱外部的電機和齒輪箱帶動旋轉。

　　2.根據權利要求1所述的一種污水自動加藥絮凝裝置，其特征在于：所述的隔板上部未密封，所述的絮凝區和排放區上部連通。

　　3.根據權利要求2所述的一種污水自動加藥絮凝裝置，其特征在于：所述的排放區底部設有錐形結構，所述的錐形結構與出水口連接。

　　說明書

　　一種污水自動加藥絮凝裝置

　　技術領域

　　本實用新型涉及紡織污水處理技術領域，具體屬于一種污水自動加藥絮凝裝置。

　　背景技術

　　紡織原意是取自紡紗與織布的總稱，但是隨著紡織知識體系和學科體系的不斷發展和完善，特別是非織造紡織材料和三維復合編織等技術產生后，現在的紡織已經不僅是傳統的手工紡紗和織布，也包括無紡布技術，現代三維編織技術，現代靜電納米成網技術等生產的服裝用、產業用、裝飾用紡織品。所以，現代紡織是指一種纖維或纖維集合體的多尺度結構加工技術。中國古代的紡織與印染技術具有非常悠久的歷史，早在原始社會時期，古人為了適應氣候的變化，已懂得就地取材，利用自然資源作為紡織和印染的原料，以及制造簡單的手工紡織工具。直至今天，日常生活中的服裝、安全氣囊和窗簾地毯都是紡織和印染技術的產物。

　　其中紡織加工伴隨著大量的污水，污水處理好壞直接影響紡織廠周邊的水環境，。

　　實用新型內容

　　本實用新型的目的是提供了一種污水自動加藥絮凝裝置，克服了現有技術的不足，將緩沖箱內部通過隔板分成絮凝區和排放區，在進水口位置設置微濾濃縮管將污水先初步濃縮，濃縮后的污水進入到絮凝區通過流量傳感器控制自動加藥絮凝，同時伴隨攪拌，絮凝區水位漲到一定程度后翻過隔板進入排放區，減少了絮凝藥劑使用量，加大了絮凝效率，降低了污水處理成本，適用范圍廣闊。

　　為解決上述問題，本實用新型所采取的技術方案如下：

　　一種污水自動加藥絮凝裝置，包括緩沖箱，所述的緩沖箱上設有進水口和出水口，所述的進水口位置連接有微濾濃縮管，所述的微濾濃縮管與進水口連接位置設有流量傳感器，所述的緩沖箱內部通過隔板分成絮凝區和排放區，所述的絮凝區設有定量給藥裝置和攪拌結構，所述的定量給藥裝置包括加藥管和控制器，所述的流量傳感器與控制器連接，所述的攪拌結構通過設置在緩沖箱外部的電機和齒輪箱帶動旋轉。

　　進一步，所述的隔板上部未密封，所述的絮凝區和排放區上部連通。

　　進一步，所述的排放區底部設有錐形結構，所述的錐形結構與出水口連接。

　　本實用新型與現有技術相比較，本實用新型的實施效果如下：

　　本實用新型所述一種污水自動加藥絮凝裝置，將緩沖箱內部通過隔板分成絮凝區和排放區，在進水口位置設置微濾濃縮管將污水先初步濃縮，濃縮后的污水進入到絮凝區通過流量傳感器控制自動加藥絮凝，同時伴隨攪拌，絮凝區水位漲到一定程度后翻過隔板進入排放區，減少了絮凝藥劑使用量，加大了絮凝效率，降低了污水處理成本，適用范圍廣闊。
