申請日2016.07.20
公開(公告)日2016.10.26
IPC分類號C02F1/32; C02F1/78
摘要
本發明公開了一種自清洗高效脈沖強光污水消毒裝置，包括底座、殼體、脈沖氙燈、污水入口、污水出口、毛刷和螺旋導流槽，所述底座上端設有橫向設置的殼體，沿所述殼體長度方向的中心穿設有脈沖氙燈，沿所述脈沖氙燈長度方向上設有螺旋導流槽，所述螺旋導流槽內側與所述脈沖氙燈旋轉接觸，所述螺旋導流槽內側設有毛刷，所述殼體側壁一端設有污水入口，所述殼體側壁另一端設有污水出口。螺旋式導流結構增加污水的光照次數，曝光時間增大，系統具備更大的有效劑量。螺旋式導流結構增加了光觸媒的表面積，極大激發了光觸媒材料的活性，對污水發生催化分解和殺菌消毒的作用。螺旋式導流槽旋轉的同時毛刷自動對燈管表面的污垢進行清洗。
權利要求書
1.自清洗高效脈沖強光污水消毒裝置，其特征在于：包括底座、殼體、脈沖氙燈、污水入口、污水出口、毛刷和螺旋導流槽，所述底座上端設有橫向設置的殼體，沿所述殼體長度方向的中心穿設有脈沖氙燈，沿所述脈沖氙燈長度方向上設有螺旋導流槽，所述螺旋導流槽內側與所述脈沖氙燈旋轉接觸，所述螺旋導流槽內側設有毛刷，所述殼體側壁一端設有污水入口，所述殼體側壁另一端設有污水出口。
2.如權利要求1所述的自清洗高效脈沖強光污水消毒裝置，其特征在于：所述螺旋導流槽表面鍍有二氧化鈦光觸媒薄膜。
3.如權利要求1或2所述的自清洗高效脈沖強光污水消毒裝置，其特征在于：所述殼體為圓柱形筒體，所述螺旋導流槽外邊緣與所述殼體內壁相接觸。
4.應用自清洗高效脈沖強光污水消毒裝置進行污水處理的方法，其特征在于：包括以下步驟：
(1)待處理的污水從污水入口進入殼體，沿螺旋導流槽螺旋式流過脈沖氙燈的照射區域;
(2)經過強光的多次輻照，脈沖氙燈輻射出的UVC波段的紫外線對含菌污水中的微生物產生直接殺滅作用;光觸媒材料鍍在螺旋導流槽表面，氙燈輻射出的紫外線同時激發了光觸媒材料的活性，對污水發生催化分解和殺菌消毒的作用;
(3)螺旋導流槽在污水的沖擊下發生旋轉運動，其上的毛刷就會自動清洗燈管上的污垢，實現自清洗的目的;
(4)經處理后的污水經污水出口排出，并連續進行以上污水處理步驟。
說明書
自清洗高效脈沖強光污水消毒裝置
技術領域
本發明屬于水處理設備技術領域，尤其涉及一種自清洗高效脈沖強光污水消毒裝置。
背景技術
紫外線是一種肉眼無法看見的光線，根據波長的不同可細分UVA(315nm—400nm)、UVB(280nm—315nm)、UVC (200nm—280nm)和UVD(200nm以下)。其中UVC最易被DNA(核糖核酸)吸收，當水中的細菌、病毒、藻類生物等受到一定劑量的UVC波段紫外線照射后，其細胞的DNA、RNA結構被破壞，細胞再生無法進行，從而達到消毒和凈化的目的。紫外光消毒技術是在現代防疫學、醫學和光動力學的基礎上，利用特殊設計的高效率、高強度和長壽命的UVC波段紫外光照射流水，將水中各種細菌、寄生蟲、病毒、水藻以及其他病原體直接殺死，達到消毒的目的。紫外線消毒是一種物理方法，不需向水中增加任何物質，沒有副作用，這是它優于氯化消毒的地方，紫外消毒與其它消毒手段聯合使用，可達最佳效果。常見的聯合工藝有紫外加臭氧、紫外加二氧化鈦光觸媒等。
現有的紫外水消毒凈化設備通常采用功率為幾十瓦水平的低壓紫外汞燈作為紫外光源，利用較低汞蒸汽壓(<10-2Pa)被電激發而發出波長為253.7nm和185nm兩條譜線，紫外光的功率強度在數瓦的水平。水流采用循環或一次通過的方式經過燈管，產生紫外消毒的作用。因?yàn)閱蝹�(gè)燈管的紫外線強度弱，因此需要限制流量或增加循環次數或者增加紫外燈數目，達到更快速的殺菌消毒作用。
現有的紫外線殺菌凈化裝置，通常采用低壓汞燈，存在以下一些不足之處：
第一，強度低。由于低壓汞燈的工作原理決定了其輻射功率密度不高(通常只有幾十瓦的光功率，紫外線只占到20%左右，燈管附近的紫外線輻射功率密度不超過數毫瓦每平方厘米的水平)，難以在短時間內達到高強度的紫外線輻照強度，只能通過延長照射時間或增加紫外燈數量提高殺菌消毒的作用，降低了系統效率，難以滿足快速、大量殺菌的需求。
第二，有環境污染風險，能耗大。汞燈內填充的是汞蒸氣，屬于有毒有害的重金屬，一旦汞燈報廢發生泄漏，會對環境造成危害。如果要達到很強的消毒效果，又需要增加汞燈的數量或者延長照射時間。因?yàn)榈蛪汗療舻淖贤馔庑手荒苓_(dá)到2%左右的水平，這又造成了更多的電能浪費。
第三，長期使用成本高。汞燈的壽命較短，在高強度的工作條件下光效衰減較快，壽命只能達到1000小時就必須更換，因此使用成本也較高。
第四，復合消毒能力弱。通常的低壓汞燈，一旦注入過高的能量，就會激發出汞原子更多的輻射譜線，從紫外到可見光甚至紅外波段都有，這樣就分散了能量，不能起到多重消毒作用，甚至?xí)魅踉械淖饔�。而注入較低能量時，盡管能量集中在253.7nm和185nm兩條譜線上，但因?yàn)槟芰康�，所以發生臭氧和消毒的作用都受到影響，也不能有效激活光觸媒。
第五，凈化裝置處理能力受限。由于紫外線強度弱，消毒的強度和效率受到限制，所以必須增加水循環的次數或者降低水流量，已達到徹底的消毒作用。這樣就影響了裝置的消毒效率和處理能力。如果要提高處理能力，則需要增加更多的光源，這樣又增加了系統的成本。
第六，燈管容易結垢，需要及時清洗，也給系統水循環設計提出了更苛刻的要求，提高了系統成本。
因此，由于現有技術中存在上述的技術缺陷，是本領域技術人員亟待解決的技術問題。
發明內容
本發明的目的在于提供一種自清洗高效脈沖強光污水消毒裝置，旨在解決現有技術中存在的紫外線消毒的強度和效率能力差，且燈管容易結垢，需要及時清洗的問題。
本發明是這樣實現的：

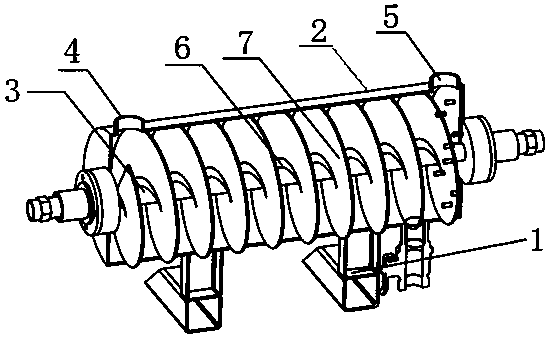

自清洗高效脈沖強光污水消毒裝置，包括底座、殼體、脈沖氙燈、污水入口、污水出口、毛刷和螺旋導流槽，所述底座上端設有橫向設置的殼體，沿所述殼體長度方向的中心穿設有脈沖氙燈，沿所述脈沖氙燈長度方向上設有螺旋導流槽，所述螺旋導流槽內側與所述脈沖氙燈旋轉接觸，所述螺旋導流槽內側設有毛刷，所述殼體側壁一端設有污水入口，所述殼體側壁另一端設有污水出口。
優選的，所述螺旋導流槽表面鍍有二氧化鈦光觸媒薄膜。
優選的，所述殼體為圓柱形筒體，所述螺旋導流槽外邊緣與所述殼體內壁相接觸。
應用自清洗高效脈沖強光污水消毒裝置進行污水處理的方法，包括以下步驟：
(1)待處理的污水從污水入口進入殼體，沿螺旋導流槽螺旋式流過脈沖氙燈的照射區域;
(2)經過強光的多次輻照，脈沖氙燈輻射出的UVC波段的紫外線對含菌污水中的微生物產生直接殺滅作用;光觸媒材料鍍在螺旋導流槽表面，氙燈輻射出的紫外線同時激發了光觸媒材料的活性，對污水發生催化分解和殺菌消毒的作用;
(3)螺旋導流槽在污水的沖擊下發生旋轉運動，其上的毛刷就會自動清洗燈管上的污垢，實現自清洗的目的;
(4)經處理后的污水經污水出口排出，并連續進行以上污水處理步驟。
本發明的有益效果在于：
1、螺旋式導流結構增加污水的光照次數，曝光時間增大，系統具備更大的有效劑量。
2、螺旋式導流結構增加了光觸媒的表面積，極大激發了光觸媒材料的活性，對污水發生催化分解和殺菌消毒的作用。
3、螺旋式導流槽旋轉的同時毛刷自動對燈管表面的污垢進行清洗。
