申請日2016.05.31

　　公開(公告)日2016.12.21

　　IPC分類號C02F9/10; C02F103/18

　　摘要

　　本實用新型提供了一種同步脫硫脫硝廢水回用系統，其包括依次通過煙氣管道連接的除塵裝置、脫硝裝置、吸收塔、提效型濕式靜電除塵除霧裝置，以及兩端分別連通所述除塵裝置入口端與吸收塔排液口的廢水回用系統;所述廢水回用系統包括依次連通的循環池、氧化罐、沉淀池、濾液池和過濾裝置。相比于現有技術，本實用新型的同步脫硫脫硝廢水回用系統，通過設置連接除塵裝置入口端和吸收塔排液口的廢水回用系統，在不增加其他設備的情況下將廢水中的硝酸鹽成功去除，解決了脫硝廢水會造成二次污染的難題，同時，系統的結構簡單、便于在原有設備上進行加裝和改造，且運行費用低。

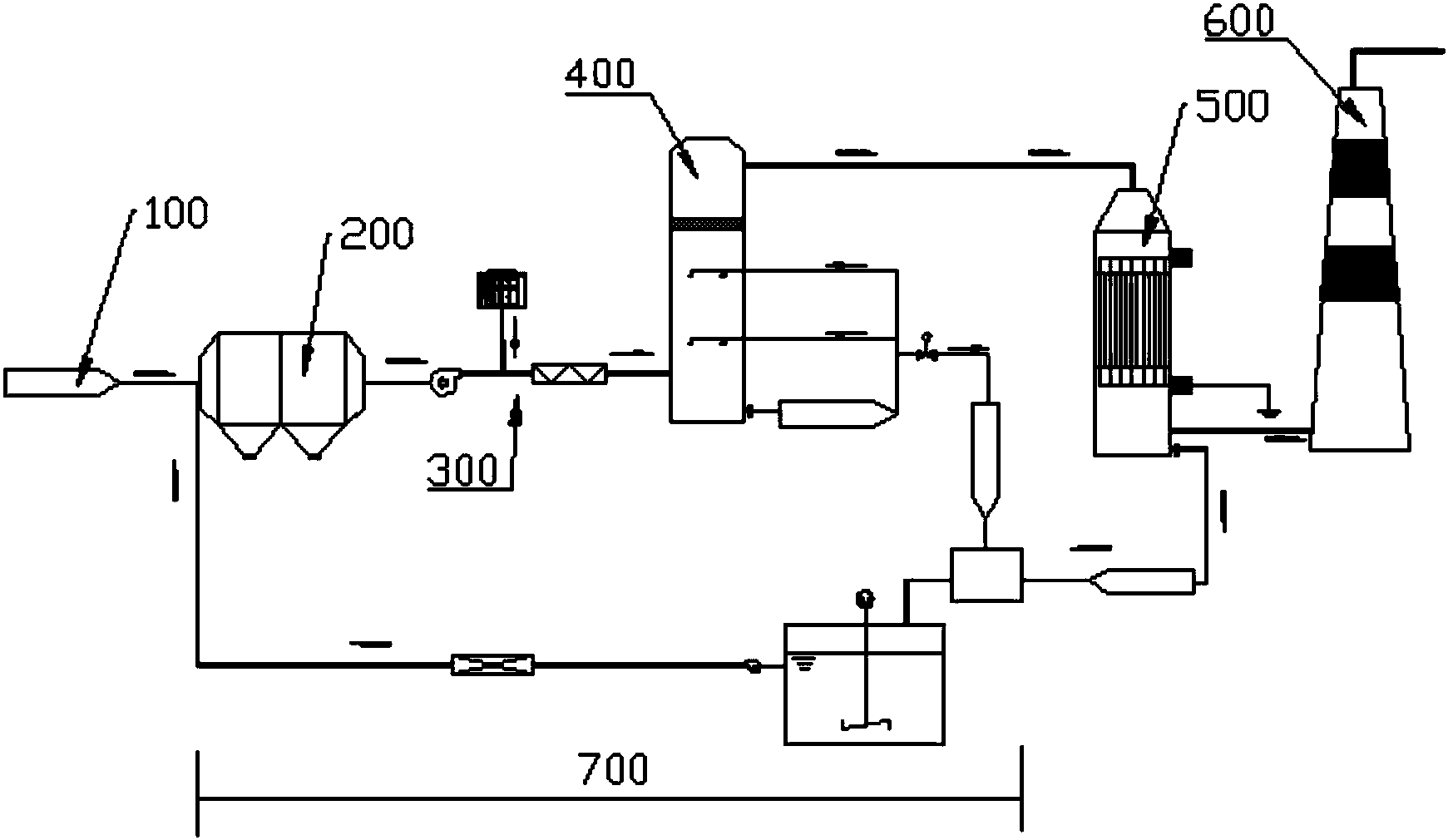

　　摘要附圖



　　權利要求書

　　1.一種同步脫硫脫硝廢水回用系統，其特征在于：包括依次通過煙氣管道連接的除塵裝置、脫硝裝置、吸收塔、提效型濕式靜電除塵除霧裝置，以及兩端分別連通所述除塵裝置入口端與吸收塔排液口的廢水回用系統;所述廢水回用系統包括依次連通的循環池、氧化罐、沉淀池、濾液池和過濾裝置。

　　2.根據權利要求1所述的同步脫硫脫硝廢水回用系統，其特征在于：所述濾液池與過濾裝置之間設有一濾液泵。

　　3.根據權利要求2所述的同步脫硫脫硝廢水回用系統，其特征在于：所述除塵裝置為干式靜電除塵器。

　　4.根據權利要求2所述的同步脫硫脫硝廢水回用系統，其特征在于：所述除塵裝置為布袋除塵器。

　　5.根據權利要求3或4所述的同步脫硫脫硝廢水回用系統，其特征在于：所述除塵裝置的煙氣入口內部設有一高壓霧化噴嘴。

　　說明書

　　一種同步脫硫脫硝廢水回用系統

　　技術領域

　　本實用新型涉及環保設備技術領域，尤其涉及一種同步脫硫脫硝廢水回用系統。

　　背景技術

　　近年來，大氣環境污染問題日益嚴峻，大中城市的霧霾，酸雨等災害性天氣頻發，燃煤排放的污染物是造成惡劣天氣的根源之一。但我國以煤炭為主的能源結構供應格局在未來相當長的時間內不會發生根本性改變，在我國過去30年，煤炭一直占一次能源生產和消費總量的70%，因此，燃煤污染物排放問題一直是關注的焦點。

　　在同步脫硫脫硝系統中，使用濕法臭氧脫硝技術對燃煤鍋爐煙氣進行脫硝，脫硝效率高，但是含有硝酸鹽與亞硝酸鹽廢水不能直接進行排放，洗滌煙氣產生的廢水會造成二次污染。

　　實用新型內容

　　本實用新型在于克服現有技術的缺點于與不足，提供一種能同時實現脫硫脫硝且能對硝酸鹽廢水進行處理的同步脫硫脫硝廢水回用系統，其結構簡單、運行費用低。

　　為了達到上述目的，本實用新型采用以下技術方案：一種同步脫硫脫硝廢水回用系統，包括依次通過煙氣管道連接的除塵裝置、脫硝裝置、吸收塔、提效型濕式靜電除塵除霧裝置，以及兩端分別連通所述除塵裝置入口端與吸收塔排液口的廢水回用系統;所述廢水回用系統包括依次連通的循環池、氧化罐、沉淀池、濾液池和過濾裝置。

　　進一步，所述濾液池與過濾裝置之間設有一濾液泵。

　　進一步，所述除塵裝置為干式靜電除塵器或布袋除塵器。

　　進一步，所述除塵裝置的煙氣入口內部設有一高壓霧化噴嘴。

　　相比于現有技術，本實用新型的同步脫硫脫硝廢水回用系統，通過設置連接除塵裝置入口端和吸收塔排液口的廢水回用系統，在不增加其他設備的情況下將廢水中的硝酸鹽成功去除，解決了脫硝廢水會造成二次污染的難題，同時，系統的結構簡單、便于在原有設備上進行加裝和改造，且運行費用低。

　　為了更好地理解和實施，下面結合附圖詳細說明本實用新型。
