申請日2016.07.20

　　公開(公告)日2016.10.12

　　IPC分類號C02F9/14; C02F103/32

　　摘要

　　本發明公開了一種植物蛋白廢水高效處理方法，屬于蛋白類廢水處理領域。本發明采用“多級預處理+高效厭氧+缺氧+好氧”聯合工藝，實現植物蛋白廢水的高效厭氧處理、穩定運行及資源化。所述的“多級預處理技術”主要包括物化預處理和生化預處理兩個部分：物化預處理實現了蛋白廢水中懸浮顆粒的高效截留和豆粕資源回收;生化預處理實現了蛋白的破壞、鈣離子及磷酸根的截留，消除了對厭氧產生干擾的影響因素;高效厭氧單元通過合理控制進水的pH、溫度，保證了厭氧系統的高效、穩定運行，容積負荷可以高達25kg/(m3.d);與該類廢水的傳統工藝技術相比，本技術方法具有高效、穩定、資源利用率高等優點，可以實現植物蛋白廢水的高效處理。

　　權利要求書

　　1.一種植物蛋白廢水高效處理方法，其步驟為：

　　(A)廢水進入氣浮池，氣浮池內投加聚合氯化鋁和聚丙烯酰胺，進行曝氣攪拌，氣浮池中的浮渣經過壓濾裝置進行回收，濾液返回至氣浮池;

　　(B)步驟(A)中氣浮池的出水進入混凝單元，混凝單元包括混凝反應池和混凝沉淀池，混凝反應池內投加聚合氯化鐵和聚丙烯酰胺，混凝反應池出水進入混凝沉淀池，沉淀物回流至氣浮池內，混凝沉淀池出水進入下一處理單元;

　　(C)步驟(B)中混凝單元沉淀池出水經過生化預處理反應單元進行強化預處理，使廢水更利于厭氧單元的高效處理;

　　(D)將步驟(C)中生化預處理反應單元的出水引至厭氧單元進行厭氧反應;厭氧進水的pH調節一方面通過厭氧出水回流，另一方面通過投加氫氧化鈉或鹽酸;

　　(E)將步驟(D)中厭氧單元出水引至“缺氧+好氧”單元，通過回流來調節進水水質，實現高效脫氮反硝化和COD的去除。

　　2.根據權利要求1所述的一種植物蛋白廢水高效處理方法，其特征在于：步驟(A)中氣浮池的回流比設置為80%。

　　3.根據權利要求1或2所述的一種植物蛋白廢水高效處理方法，其特征在于：步驟(A)中氣浮池內聚合氯化鋁的投加量為50～1000mg/L，聚丙烯酰胺的投加量為1～20mg/L。

　　4.根據權利要求1所述的一種植物蛋白廢水高效處理方法，其特征在于：步驟(B)中混凝單元反應池內聚合氯化鐵的投加量為50～300mg/L，聚丙烯酰胺的投加量為1～20mg/L。

　　5.根據權利要求1或4所述的一種植物蛋白廢水高效處理方法，其特征在于：步驟(B)中的混凝出水部分回流至氣浮單元，回流量為0～80%。

　　6.根據權利要求3所述的一種植物蛋白廢水高效處理方法，其特征在于：步驟(C)中提及的生化預處理的具體方法為采用水解污泥將廢水中的蛋白進行水解，實現了蛋白的破壞，同時通過污泥吸附作用實現鈣離子及磷酸根的截留，該單元停留時間為2～24h，通過水力攪拌控制溶解氧在0.5mg/L以下。

　　7.根據權利要求6所述的一種植物蛋白廢水高效處理方法，其特征在于：步驟(D)中采用的厭氧單元的填料為顆粒污泥，厭氧出水回流比例為2～10倍，厭氧進水pH調節至5～7。

　　8.根據權利要求7所述的一種植物蛋白廢水高效處理方法，其特征在于：步驟(D)中用于調節pH的氫氧化鈉為1%～10%(質量分?jǐn)?shù))的溶液，所述的鹽酸為1%～36%(質量分?jǐn)?shù))的鹽酸。

　　9.根據權利要求1或6所述的一種植物蛋白廢水高效處理方法，其特征在于：步驟(E)中所用的好氧單元為A/O工藝。

　　說明書

　　一種植物蛋白廢水高效處理方法

　　技術領域

　　本發明屬于蛋白類廢水處理領域，更具體地說，涉及一種植物蛋白廢水高效處理方法。

　　背景技術

　　大豆蛋白是一種重要的植物蛋白，由于其含有豐富的蛋白營養成分，目前在各種食品加工行業中得到廣泛的應用。我國大豆分離蛋白生產起步較晚，現已建成投產的分離蛋白生產廠家60余家，主要分布在山東、河南、河北和東北三省等地區，我國大豆蛋白年產量約為100萬噸，出口量占國際貿易額的一半以上。目前，國內大豆蛋白生產工藝主要為“堿溶酸沉法”，如附圖2所示，大豆蛋白生產過程中會產生大量的廢水，主要是包括原料的處理用水、豆清水、設備清洗水和產品溢流液等。據統計，每生產1噸大豆蛋白會產生40噸乳清廢水。

　　大豆蛋白廢水中主要污染物為高濃度的有機物、低聚糖、碳水化合物和無機鹽類，通常水質中CODcr高達20000mg/L以上，懸浮物高達5000mg/L以上。從實際運行經驗和廢水水質分析可知，大豆蛋白廢水的特點是有機物含量高，水質水量變化大，對廢水處理設施沖擊性大等。但其廢水可生化性較好(B/C>0.4)，廢水中營養元素(N、P)含量高。植物蛋白廢水有以下特點：(1)蛋白含量高：這是蛋白工藝自身導致的，常規的大豆蛋白生產工藝中“堿溶酸沉”之后，水中仍殘余大量的蛋白物質，這種情況不僅浪費了大量的原料，而且給后續廢水處理增加了難度。(2)pH緩沖性能強：大豆蛋白生產工藝中“堿溶酸沉”之后，水中殘余的蛋白物質酸堿緩沖性能較強，在酸性溶液可以得電子、堿性條件可以失電子，因此，如果在沒有去除這部分蛋白的前提下，僅依靠投加酸或堿，想把水質pH調至中性是非常困難的，不僅需要消耗大量的酸或堿，而且調勻后的水質pH不穩定，隨著時間的變化pH仍然會隨之變化。(3)SS含量高：蛋白廢水中殘留大量的豆粕殘?jiān)�，如果沒有在物化單元得到有效的去除，那么這些懸浮物在生化單元內難以被微生物降解，同時這些懸浮物在生化系統內會附著在顆粒污泥表面，堵塞顆粒污泥傳質孔道，導致污泥死亡或空心化，或者在水利條件下，懸浮顆粒對顆粒污泥可能產生一定程度的剪切作用，導致污泥解體或破碎。蛋白廢水由于蛋白含量較高，水質自酸化比較明顯，在自酸化的過程中容易導致pH的變化，進而影響蛋白的水溶性，因此蛋白廢水隨著時間的變化，其SS含量也在不斷波動，常規的物化工藝沒有考慮水質自變化，因此SS去除率往往不高。(4)消泡劑：蛋白廢水的特殊性造成離心過程中產生大量的泡沫，生產過程中往往需要投加大量的消泡劑。

　　大豆蛋白企業通常采用“混凝氣浮+厭氧生物處理+好氧生物處理+深度處理”工藝進行廢水處理。但行業內普遍存在厭氧系統難以高效穩定運行的技術難題，現行的厭氧單元顆粒污泥解體現象嚴重，出水中帶有大量細小顆粒污泥，厭氧系統無法實現顆粒污泥增殖，周期性補加顆粒污泥，給蛋白生產企業帶來巨大的污水處理成本，甚至抑制了生產規模的不斷擴大。山東大學、清華大學等其他許多高校院所均曾對蛋白廢水的處理展開過研究工作，但在理論發現和工程實踐領域尚沒有取得關鍵性技術突破，針對行業內大豆蛋白廢水處理過程中普遍存在的氣浮效果不佳、厭氧系統容積負荷較低、顆粒污泥需要周期性補加等問題，以及行業內面臨提標、改造的技術難題，目前該領域技術人員雖知道當前的技術問題，但是沒有完全認清造成這種技術問題的根本原因，因此也沒有辦法找到針對性的解決措施，目前常見的蛋白廢水處理專利技術主要集中在厭氧反應裝置本身的優化改造(大豆蛋白廢水處理裝置及其處理方法，CN201510095066.8;厭氧產甲烷厭氧氨氧化聯合處理大豆蛋白廢水裝置及方法，CN201410454215.0;一種新型的大豆蛋白廢水高效厭氧處理器，CN201110444751.9)，這些專利技術都只是停留在厭氧反應器如何改造方面，沒有涉及到根本問題的解決措施，因此不可能解決行業內的實際問題，業內技術人員缺少對蛋白廢水處理工藝的整體把握和重點攻克，尚沒有相應的專利技術通過選擇合理的方法解決目前蛋白行業廢水處理領域普遍存在的技術難題。

　　發明內容

　　1.要解決的問題

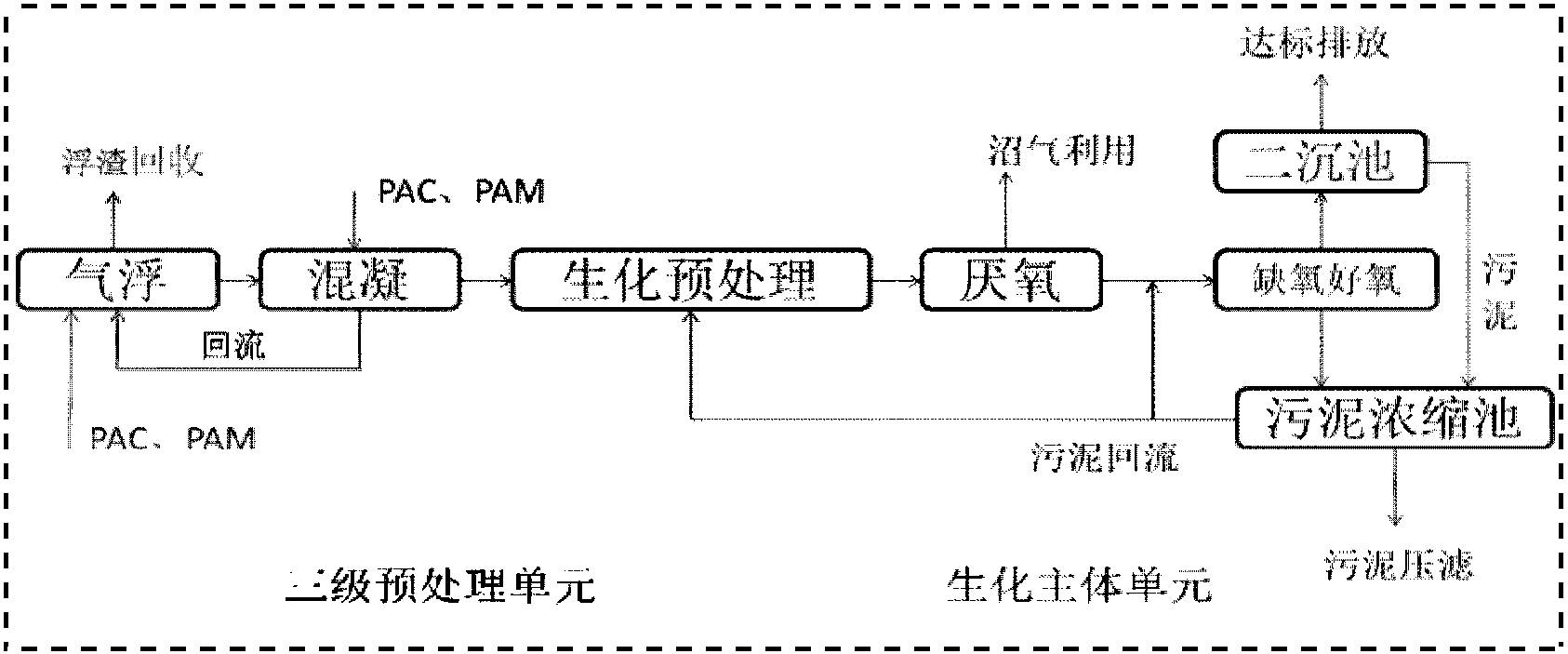

　　針對現有植物蛋白廢水處理過程中存在的：1)氣浮單元的表面負荷不能符合要求，常會受到來水水質波動影響大，出水SS嚴重偏高;2)厭氧系統受到氣浮出水水質波動影響較大，特別是高濃度的SS;3)厭氧系統總水力停留時間嚴重偏長，有機容積負荷和單位容積產氣率偏低;4)厭氧單元顆粒污泥解體現象嚴重，出水中帶有大量細小顆粒污泥，厭氧系統無法實現顆粒污泥增殖等技術難題，本發明提供一種植物蛋白廢水高效處理方法，采用“多級預處理+高效厭氧+缺氧+好氧”聯合工藝，實現植物蛋白廢水的高效厭氧處理、穩定運行及資源化。

　　2.技術方案

　　為了解決上述問題，本發明所采用的技術方案如下：

　　一種植物蛋白廢水高效處理方法，其步驟為：

　　(A)廢水進入氣浮池，氣浮池內投加聚合氯化鋁和聚丙烯酰胺，進行曝氣攪拌，氣浮池中的浮渣經過壓濾裝置進行回收，濾液返回至氣浮池;

　　(B)步驟(A)中氣浮池的出水進入混凝單元，混凝單元包括混凝反應池和混凝沉淀池，混凝反應池內投加聚合氯化鐵和聚丙烯酰胺，混凝反應池出水進入混凝沉淀池，沉淀物回流至氣浮池內，混凝沉淀池出水進入下一處理單元;

　　(C)步驟(B)中混凝單元沉淀池出水經過生化預處理反應單元進行強化預處理，使廢水更利于厭氧單元的高效處理;

　　(D)將步驟(C)中生化預處理反應單元的出水引至厭氧單元進行厭氧反應;厭氧進水的pH調節一方面通過厭氧出水回流，另一方面通過投加氫氧化鈉或鹽酸;

　　(E)將步驟(D)中厭氧單元出水引至“缺氧+好氧”單元，通過回流來調節進水水質，實現高效脫氮反硝化和COD的去除。

　　優選地，步驟(A)中氣浮池的回流比設置為80%，氣浮池內聚合氯化鋁的投加量為50～1000mg/L，聚丙烯酰胺的投加量為1～20mg/L。

　　優選地，步驟(B)中混凝單元反應池內聚合氯化鐵的投加量為50～300mg/L，聚丙烯酰胺的投加量為1～20mg/L，混凝出水部分回流至氣浮單元，回流量為0～80%。。

　　優選地，步驟(C)中提及的生化預處理的具體方法為采用水解污泥將廢水中的蛋白進行水解，實現了蛋白的破壞，同時通過污泥吸附作用實現鈣離子及磷酸根的截留，該單元停留時間為2～24h，通過水力攪拌控制溶解氧在0.5mg/L以下，生化預處理消除了對厭氧產生干擾的影響因素，使生化預處理后的出水更易于后續的厭氧單元。

　　優選地，步驟(D)中采用的厭氧單元為公開化的EGSB反應器，填料為顆粒污泥，厭氧出水回流比例為2～10倍，厭氧進水pH調節至5～7。

　　優選地，步驟(D)中用于調節pH的氫氧化鈉為1%～10%(質量分?jǐn)?shù))的溶液，所述的鹽酸為1%～36%(質量分?jǐn)?shù))的鹽酸。

　　優選地，步驟(E)中所用的好氧單元為A/O工藝。

　　本發明首先通過分析造成厭氧系統難以穩定運行的根本原因，然后通過創造性單元設計及工藝組合優化，通過“物化預處理+生化強化預處理+高效厭氧+好氧”聯合工藝，實現了植物蛋白廢水的穩定、高效處理，為科學理論研究和項目工程化應用提供了依據。業內技術人員沒有意識到技術問題的關鍵原因，因此其操作手段沒有針對性，無法解決根本問題，也沒辦法有動機的選擇類似的工藝組合來實現技術效果;另外，即便通過隨機組合采取類似的組合工藝的應用，也無法通過關鍵的工藝參數選擇，來實現本發明所能獲得的有益效果，并且，我們認為本專利提及的關鍵技術和關鍵參數均需要在充分理解技術難題的根本原因的基礎上，通過科學的分析和充分實踐才能獲得。

　　通過以上分析有幾點結論：(1)植物蛋白廢水處理領域存在厭氧系統難以穩定運行的技術難題;(2)當前技術人員沒有完全清楚該技術問題的根本原因;(3)當前的技術手段多為厭氧反應器設計，沒有通過整體考慮，沒有解決該技術難題;(4)本發明技術提及的組合工藝是在充分掌握技術難題的根本原因的基礎上，通過科學分析和多次試驗測試才能得到的，本發明的聯合工藝不是現有工藝的簡單組合，而是從根本原因出發，重點在預處理與厭氧段實現整體協同效果，是專門針對植物蛋白廢水設計的處理工藝，不是常規廢水處理思路能夠?qū)崿F(xiàn)的，本發明的工藝也不是按照常規處理思路能夠想到的;(5)本發明提及的技術方法中，許多關鍵參數的選擇與常規處理工藝的參數選擇具有較大差別，這主要是由于參數選擇的思路和方法不同，業內普通技術人員是難以簡單獲得的，并且這些工藝組合關鍵參數的選擇設定解決當前的技術難題，取得了意想不到效果，實現了各工藝段、各工藝參數的整體協同作用，具有顯著的有益效果。

　　3.有益效果

　　相比于現有技術，本發明的有益效果為：

　　(1)本發明的一種植物蛋白廢水高效處理方法，三級預處理中的混凝工藝回流，減少了氣浮單元的處理負荷，提高了SS去除率，另外生化預處理也能通過水解作用改變廢水pH條件，促進懸浮蛋白的溶解和破壞，進一步減少SS含量，有效解決氣浮單元SS去除不徹底的技術難點，可將物化出水SS含量降低至1000mg/L以下，強化了物化預處理的效率;

　　(2)本發明的一種植物蛋白廢水高效處理方法，通過生化預處理，將蛋白進行充分的水解成氨氮，實現了蛋白的破壞、鈣離子及磷酸根的截留，緩解了厭氧單元的進水波動，將厭氧過程的不利因素都控制在生化預處理單元;

　　(3)本發明的一種植物蛋白廢水高效處理方法，增大厭氧出水回流比，調節厭氧進水pH，克服了傳統的厭氧系統在蛋白廢水處理過程中存在的容積負荷不高，COD降解率偏低的技術難題;

　　(4)本發明的一種植物蛋白廢水高效處理方法，采用系列的預處理，包括物化預處理、生化預處理，克服了厭氧單元顆粒污泥解體現象嚴重，出水中帶有大量細小顆粒污泥，厭氧系統無法實現顆粒污泥增殖的技術難題，實現了該類廢水治理過程中厭氧顆粒污泥的增殖，保證厭氧系統的高效、穩定運行;

　　(5)本發明的“多級預處理技術”主要包括物化預處理和生化預處理兩個部分：物化預處理實現了蛋白廢水中懸浮顆粒的高效截留和豆粕資源回收;生化預處理實現了蛋白的破壞、鈣離子及磷酸根的截留，消除了對厭氧產生干擾的影響因素;高效厭氧單元通過合理控制進水的pH、溫度，保證了厭氧系統的高效、穩定運行，容積負荷可以高達25kg/(m3.d);與該類廢水的傳統工藝技術相比，本技術方法具有高效、穩定、資源利用率高等優點。
