申請?zhí)?shy;CN201610575584.4

　　申請日2016.07.20

　　公開(公告)號­CN106045218A

　　公開(公告)日2016.10.26

　　IPC分類號C02F9/14

　　摘要

　　為了達到上述目的，本發明具體是這樣來完成的：一種地埋式水處理裝置，包括一組污水處理箱，所述污水處理箱包括，箱體，設置在箱體底部的一組曝氣器，豎直設置在箱體內的一組濾條，箱體一端設有進水管，一端設有出水口;所述進水管的進水端設置在箱體上方外側，進水管的出水端設置在箱體內下方老師說出水口設置在箱體上方。本發明與傳統水處理設備相比，具有如下優點：結構簡單，可根據使用環境自由增減污水處理箱，適應性強。

　　權利要求書

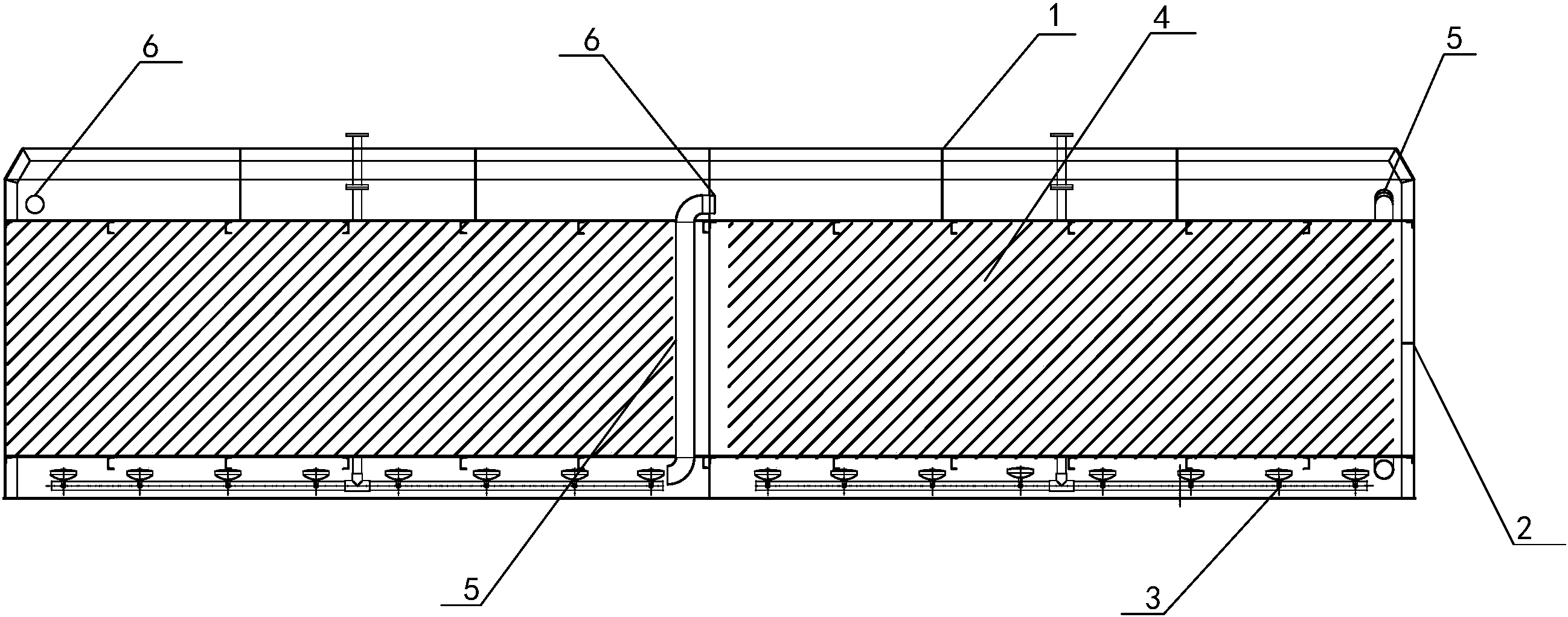

　　1.一種地埋式水處理裝置，其特征在于，包括一組污水處理箱(1)，所述污水處理箱(1)包括，箱體(2)，設置在箱體(2)底部的一組曝氣器(3)，豎直設置在箱體(2)內的一組濾條(4)，箱體(2)一端設有進水管(5)，一端設有出水口(6);所述進水管(5)的進水端設置在箱體(2)上方外側，進水管(5)的出水端設置在箱體(2)內下方，出水口(6)設置在箱體(2)上方。

　　2.根據權利要求1所述的一種地埋式水處理裝置，其特征在于，所述一組污水處理箱(1)至少為一個。

　　3.根據權利要求1所述的一種地埋式水處理裝置，其特征在于，所述一組污水處理箱(1)數量≥2個時，串聯連接。

　　4.根據權利要求1所述的一種地埋式水處理裝置，其特征在于，所述進水管(5)的進水端和出水口(6)等高，孔徑一致。

　　5.根據權利要求1或3或4所述的一種地埋式水處理裝置，其特征在于，當污水處理箱(1)數量≥2個，串聯連接時，相鄰的污水處理箱(1)之間通過進水管(5)的進水端和出水口(6)連通。

　　6.根據權利要求1所述的一種地埋式水處理裝置，其特征在于，所述曝氣器(3)等間距陣列排布在箱體(2)底部。

　　7.根據權利要求1所述的一種地埋式水處理裝置，其特征在于，所述濾條(4)等間距陣列豎直排布在箱體(2)內。

　　8.根據權利要求1或7所述的一種地埋式水處理裝置，其特征在于，所述濾條(4)上等間距設置濾料。

　　說明書

　　一種地埋式水處理裝置

　　技術領域

　　本發明屬于環保領域，具體一種地埋式水處理裝置。

　　背景技術

　　目前，在環保領域，水處理設備種類很多，但是一般的設備都是需要占用一定土地面積，而且處理量越大的設備，占地面積越大，無形中提高了成本;而且，在處理時一旦發生泄漏，污水還會流出設備，影響正常的生產工作。

　　且污水設備處理工程一旦完工修改余地小，處理環境一旦變化，無法適應環境需求。

　　發明內容

　　本發明目的：本發明的目的在于針對現有技術的不足，提供一種地埋式水處理裝置。

　　技術方案：為了達到上述目的，本發明具體是這樣來完成的：一種地埋式水處理裝置，包括一組污水處理箱，所述污水處理箱包括，箱體，設置在箱體底部的一組曝氣器，豎直設置在箱體內的一組濾條，箱體一端設有進水管，一端設有出水口;所述進水管的進水端設置在箱體上方外側，進水管的出水端設置在箱體內下方，出水口設置在箱體上方。

　　其中，所述一組污水處理箱至少為一個，所述一組污水處理箱數量≥2個時，串聯連接。

　　其中，所述進水管的進水端和出水口等高，孔徑一致。

　　其中，當污水處理箱數量≥2個，串聯連接時，相鄰的污水處理箱之間通過進水管的進水端和出水口連通。

　　其中，所述曝氣器等間距陣列排布在箱體底部。

　　其中，所述濾條等間距陣列豎直排布在箱體內。

　　其中，所述濾條上等間距設置濾料。

　　設備使用時，可根據使用環境增減污水處理箱。

　　有益效果：本發明與傳統水處理設備相比，具有如下優點：結構簡單，可根據使用環境自由增減污水處理箱，適應性強。
