申請日2016.05.19

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/08

　　摘要

　　本實用新型公開了一種生物污水多重處理裝置，包括攪拌除雜裝置、殼體和紫外線滅菌裝置;所述藥劑箱設置在殼體上;所述傳動箱設置殼體上;所述攪拌葉片設置在攪拌支架上;所述排污口設置在攪拌箱體下方;所述第二水泵設置在殼體內;所述紫外線燈設置在紫外線滅菌管內部;所述法蘭接口設置在排水箱上;所述排水箱上設置有排水口;所述殼體支架設置在殼體下方;所述控制面板設置在第一水泵支撐架上;本實用新型裝置通過控制面板啟動第一水泵把污水導入攪拌箱體，通過藥劑導管添加藥劑，同時啟動電機帶動攪拌軸對污水進行攪拌，通過紫外線燈燈光進行滅菌處理，攪拌后的雜質通過排污口排除，滅菌處理處理后的達標水通過排水口排出。

　　權利要求書

　　1.一種生物污水多重處理裝置，包括攪拌除雜裝置、殼體和紫外線滅菌裝置;其特征在于，所述攪拌除雜裝置包括藥劑箱、藥劑導管、第一電子閥、傳動箱、攪拌軸、攪拌箱體、傳感器、攪拌支架、攪拌葉片、排污口、第二電子閥、第二傳動齒輪、第一傳動齒輪、轉動軸和電機;所述藥劑箱設置在殼體上，采用固定連接;所述藥劑導管一端設置在藥劑箱上，另一端與攪拌箱體連通;所述傳動箱設置殼體上，采用固定連接;所述電機設置在傳動箱內，采用固定連接;所述轉動軸設置在電機，采用焊接固定;所述第一傳動齒輪設置在轉動軸上，采用固定連接;所述攪拌軸一端設置在傳動箱中，另一端設置在攪拌箱體中;所述第二傳動齒輪設置在攪拌軸上，采用固定連接;所述攪拌支架設置在攪拌軸上，采用固定連接;所述攪拌葉片設置在攪拌支架上，采用焊接固定;所述排污口設置在攪拌箱體下方;所述傳感器設置在攪拌箱體內部，采用固定連接;所述紫外線滅菌裝置包括連通管、第二水泵、排水管、紫外線滅菌管、滅菌水排出管、法蘭接口、排水箱、排水口、紫外線燈、玻璃管和套筒;所述連通管一端設置在第二水泵上，另一端與攪拌箱體連通;所述第二水泵設置在殼體內，采用固定連接;所述排水管一端設置在第二水泵上，另一端與紫外線滅菌管連接;所述套筒設置在排水管上;所述玻璃管設置在套筒上;所述紫外線燈設置在紫外線滅菌管內部，采用固定連接;所述滅菌水排出管一端設置在套筒上，另一端設置在法蘭接口上;所述法蘭接口設置在排水箱上，采用固定連接;所述排水箱上設置有排水口;所述殼體包括污水導入管、第一水泵、第一水泵支撐架、控制面板、污水連接管和殼體支架;所述第一水泵支撐架設置在殼體的左側，采用焊接固定;所述第一水泵設置在第一水泵支撐架上;所述污水導入管一端設置在第一水泵上，另一端設置與攪拌箱體連通;所述污水連接管一端設置在第一水泵上，另一端設置在污水中;所述殼體支架設置在殼體下方;所述控制面板設置在第一水泵支撐架上。

　　2.根據權利要求1所述的生物污水多重處理裝置，其特征在于，所述藥劑導管上設置有第一電子閥。

　　3.根據權利要求1所述的生物污水多重處理裝置，其特征在于，所述第二傳動齒輪與第一傳動齒輪相互嚙合。

　　4.根據權利要求1所述的生物污水多重處理裝置，其特征在于，所述排污口上設置有第二電子閥。

　　5.根據權利要求1所述的生物污水多重處理裝置，其特征在于，所述控制面板通過導線與傳感器、第一水泵、第一電子閥、電機、第二電子閥、第二水泵和紫外線燈連接。

　　說明書

　　一種生物污水多重處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，具體是一種生物污水多重處理裝置。

　　背景技術

　　目前已經在許多生物安全實驗室得到廣泛應用，產生的污水處理時不需要高壓滅菌;但是排放后仍然具有對環境造成污染可能，需要進行相關有效地收集，消毒處理的污水;物理上采用高溫，化學上采用藥物，雖然能達到滅菌作用，但耗電量大，作用時間長。

　　實用新型內容

　　本實用新型的目的在于提供一種生物污水多重處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

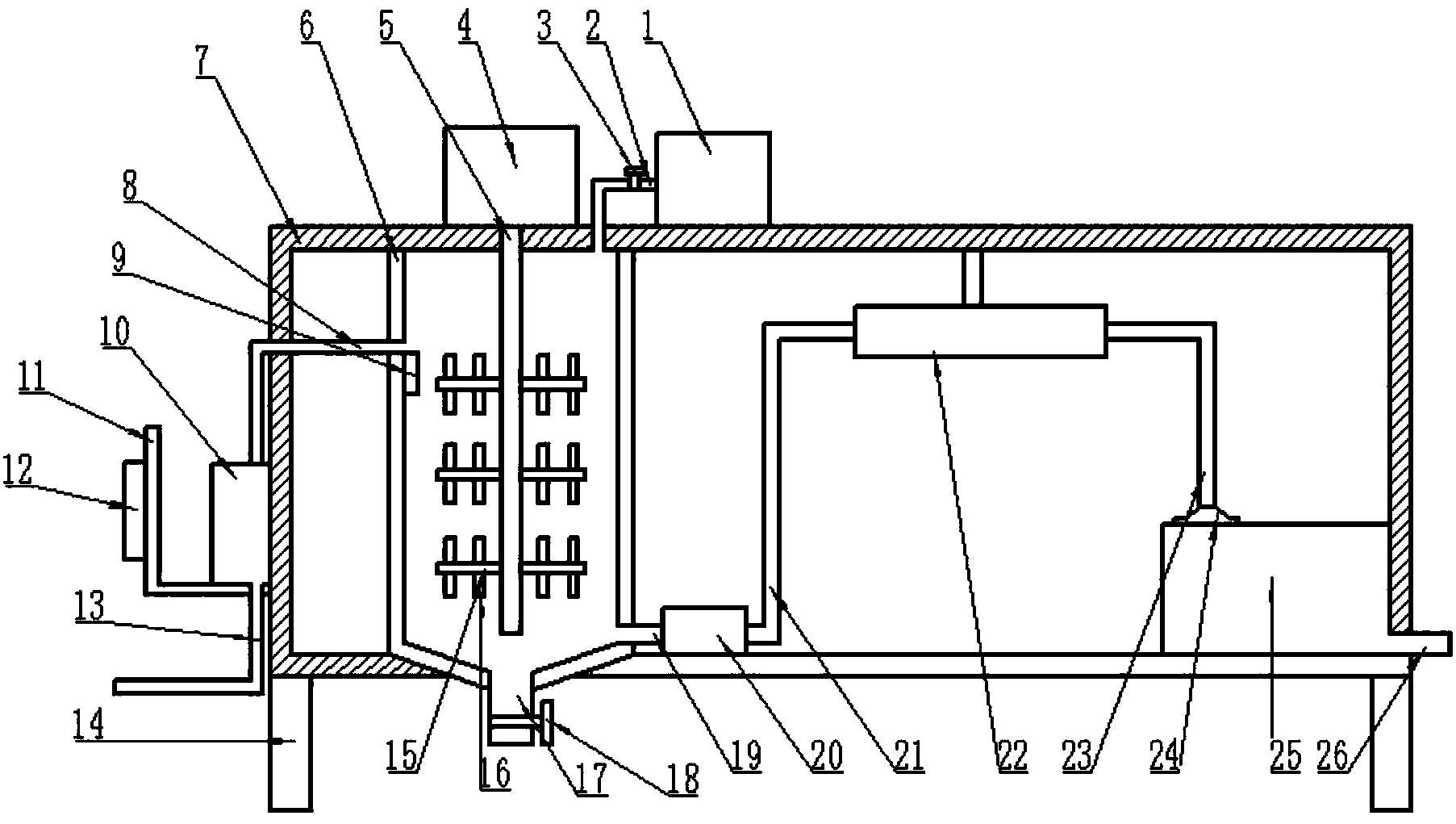

　　一種生物污水多重處理裝置，包括攪拌除雜裝置、殼體和紫外線滅菌裝置;所述攪拌除雜裝置包括藥劑箱、藥劑導管、第一電子閥、傳動箱、攪拌軸、攪拌箱體、傳感器、攪拌支架、攪拌葉片、排污口、第二電子閥、第二傳動齒輪、第一傳動齒輪、轉動軸和電機;所述藥劑箱設置在殼體上，采用固定連接;所述藥劑導管一端設置在藥劑箱上，另一端與攪拌箱體連通;所述傳動箱設置殼體上，采用固定連接;所述電機設置在傳動箱內，采用固定連接;所述轉動軸設置在電機，采用焊接固定;所述第一傳動齒輪設置在轉動軸上，采用固定連接;所述攪拌軸一端設置在傳動箱中，另一端設置在攪拌箱體中;所述第二傳動齒輪設置在攪拌軸上，采用固定連接;所述攪拌支架設置在攪拌軸上，采用固定連接;所述攪拌葉片設置在攪拌支架上，采用焊接固定;所述排污口設置在攪拌箱體下方;所述傳感器設置在攪拌箱體內部，采用固定連接;所述紫外線滅菌裝置包括連通管、第二水泵、排水管、紫外線滅菌管、滅菌水排出管、法蘭接口、排水箱、排水口、紫外線燈、玻璃管和套筒;所述連通管一端設置在第二水泵上，另一端與攪拌箱體連通;所述第二水泵設置在殼體內，采用固定連接;所述排水管一端設置在第二水泵上，另一端與紫外線滅菌管連接;所述套筒設置在排水管上;所述玻璃管設置在套筒上;所述紫外線燈設置在紫外線滅菌管內部，采用固定連接;所述滅菌水排出管一端設置在套筒上，另一端設置在法蘭接口上;所述法蘭接口設置在排水箱上，采用固定連接;所述排水箱上設置有排水口;所述殼體包括污水導入管、第一水泵、第一水泵支撐架、控制面板、污水連接管和殼體支架;所述第一水泵支撐架設置在殼體的左側，采用焊接固定;所述第一水泵設置在第一水泵支撐架上;所述污水導入管一端設置在第一水泵上，另一端設置與攪拌箱體連通;所述污水連接管一端設置在第一水泵上，另一端設置在污水中;所述殼體支架設置在殼體下方;所述控制面板設置在第一水泵支撐架上。

　　作為本實用新型進一步的方案：所述藥劑導管上設置有第一電子閥。

　　作為本實用新型進一步的方案：所述第二傳動齒輪與第一傳動齒輪相互嚙合。

　　作為本實用新型進一步的方案：所述排污口上設置有第二電子閥。

　　作為本實用新型再進一步的方案：所述控制面板通過導線與傳感器、第一水泵、第一電子閥、電機、第二電子閥、第二水泵和紫外線燈連接。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型裝置通過控制面板啟動第一水泵把污水導入攪拌箱體，具當水位達到傳感器的位置時，第一電子閥打開，通過藥劑導管添加藥劑，同時啟動電機帶動攪拌軸對污水進行攪拌，攪拌后的污水靜止20分鐘，在通過第二水泵把攪拌后的水導入到紫外線滅菌管中，通過紫外線燈燈光進行滅菌處理，攪拌后的雜質通過排污口排除，滅菌處理處理后的達標水通過排水口排出。
