申請日2016.05.19

　　公開(公告)日2016.12.07

　　IPC分類號C02F1/52

　　摘要

　　本實用新型涉及廢水處理技術領域，具體涉及一種畜禽廢水絮凝池。所述畜禽廢水絮凝池包括具有儲液空間的池體，所述池體內沿廢水流動方向間隔設置有至少三塊隔板，所述隔板將所述池體內的儲液空間依次劃分為至少三個攪拌絮凝區和一個靜態出液區;所述攪拌絮凝區與所述靜態出液區之間呈蛇形連通;所述攪拌絮凝區內分別設置有攪拌裝置;所述池體側壁上設有廢水進管、絮凝劑進管和廢水出管，所述廢水進管和所述絮凝劑進管并排設置且均與第一攪拌絮凝區相連通，所述廢水出管與所述靜態出液區相連通。本實用新型結構設計簡單合理，廢水與絮凝劑反應時間充分，絮凝效果好。

　　權利要求書

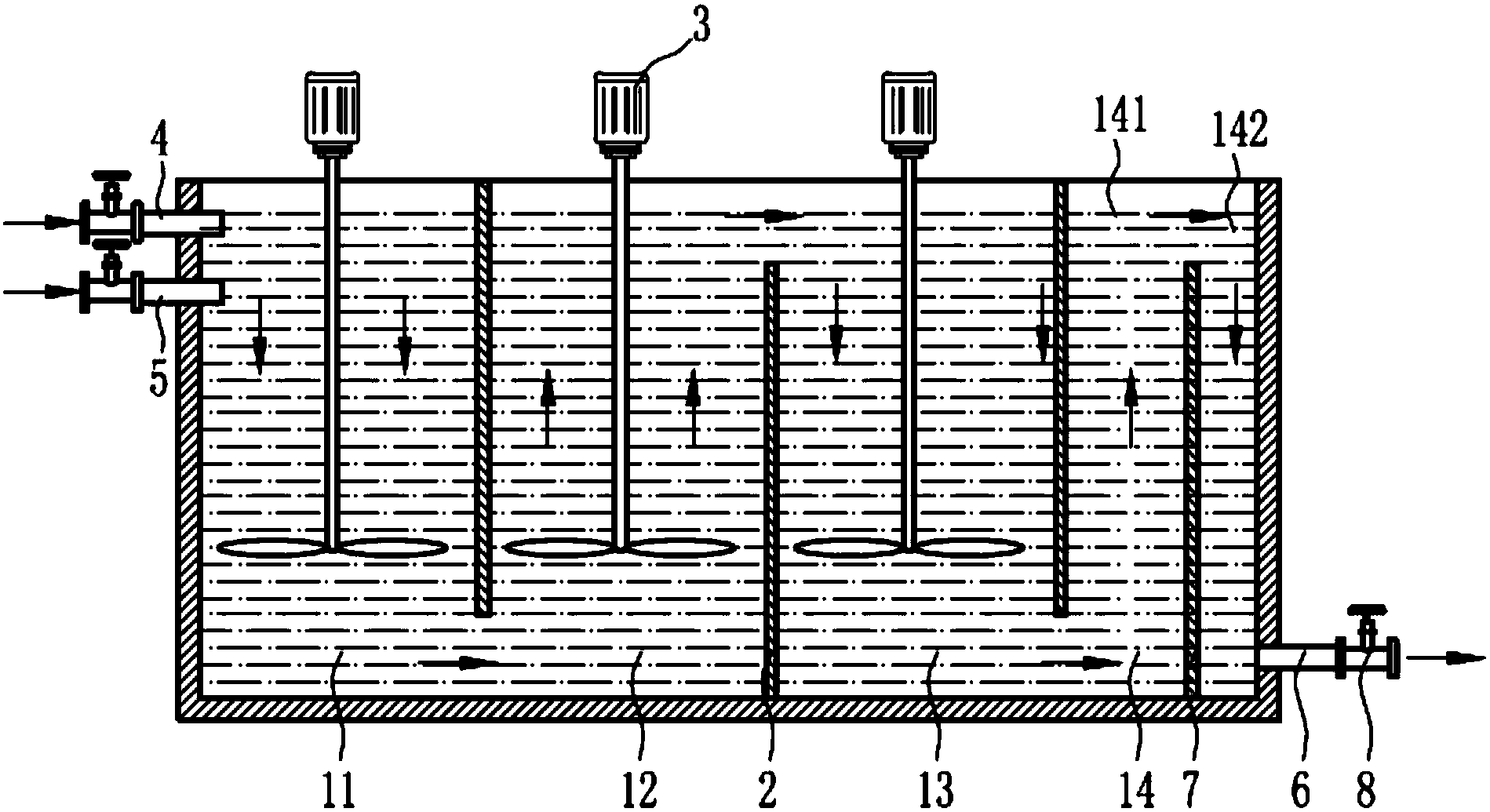

　　1.畜禽廢水絮凝池，包括具有儲液空間的池體(1)，其特征在于：所述池體(1)內沿廢水流動方向間隔設置有至少三塊隔板(2)，所述隔板(2)將所述池體(1)內的儲液空間依次劃分為至少三個攪拌絮凝區和一個靜態出液區(14);所述攪拌絮凝區與所述靜態出液區(14)之間呈蛇形連通;所述攪拌絮凝區內分別設置有攪拌裝置(3);所述池體(1)側壁上設有廢水進管(4)、絮凝劑進管(5)和廢水出管(6)，所述廢水進管(4)和所述絮凝劑進管(5)并排設置且均與第一攪拌絮凝區(11)相連通，所述廢水出管(6)與所述靜態出液區(14)相連通。

　　2.如權利要求1所述的畜禽廢水絮凝池，其特征在于：所述靜態出液區(14)內設置有緩沖擋板(7)，所述緩沖擋板(7)將所述靜態出液區(14)劃分為緩沖區(141)和排液區(142)，所述緩沖區(141)和所述排液區(142)下部隔離而上部連通;所述廢水出管(6)的管口位于所述排液區(142)內。

　　3.如權利要求1所述的畜禽廢水絮凝池，其特征在于：所述攪拌裝置(3)為頂入式攪拌器。

　　4.如權利要求1、2或3所述的畜禽廢水絮凝池，其特征在于：所述廢水進管(4)、絮凝劑進管(5)和廢水出管(6)上分別設置有控制閥(8)。

　　說明書

　　畜禽廢水絮凝池

　　技術領域

　　本實用新型涉及廢水處理裝置技術領域，具體涉及一種畜禽廢水絮凝池。

　　背景技術

　　絮凝是指由高分子物質吸附架橋作用而使微粒相互黏結的過程，高分子絮凝劑能夠在廢水中將顆粒物快速地結成體積較大的絮團,便于廢水中顆粒物的分離。

　　畜禽養殖廢水的化學需氧量(COD)濃度高達10000mg/L，氨氮(NH3-N)濃度500～1300mg/L，總磷(TP)濃度50～100mg/L，是一種富含N、P的有機廢水，是城鄉一種較嚴重的污染源，處理難度大、成本高。畜禽養殖廢水的特點如下：排放量大，沖擊負荷大;固液混雜，有機質濃度高，處理難度很大;含有較多的細小顆粒物和懸浮物，不容易沉降;所以很多時候需要用到絮凝方式進行處理。

　　廢水和絮凝劑混合、反應通常在絮凝池中完成，由于廢水的不斷注入和排出，部分廢水與藥物來不及反應就被排出，從而影響絮凝處理效果。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種結構設計簡單合理、廢水與絮凝劑反應時間充分、絮凝效果好的畜禽廢水絮凝池。

　　為實現上述技術目的，本實用新型采用以下的技術方案：

　　畜禽廢水絮凝池，包括具有儲液空間的池體，所述池體內沿廢水流動方向間隔設置有至少三塊隔板，所述隔板將所述池體內的儲液空間依次劃分為至少三個攪拌絮凝區和一個靜態出液區;所述攪拌絮凝區與所述靜態出液區之間呈蛇形連通;所述攪拌絮凝區內分別設置有攪拌裝置;所述池體側壁上設有廢水進管、絮凝劑進管和廢水出管，所述廢水進管和所述絮凝劑進管并排設置且均與第一攪拌絮凝區相連通，所述廢水出管與所述靜態出液區相連通。

　　作為優選，所述靜態出液區內設置有緩沖擋板，所述緩沖擋板將所述靜態出液區劃分為緩沖區和排液區，所述緩沖區和所述排液區下部隔離而上部連通;所述廢水出管的管口位于所述排液區內。

　　作為優選，所述攪拌裝置可以采用頂入式攪拌器，促使廢水中懸浮微粒集聚變大或形成絮團。

　　作為優選，所述廢水進管、絮凝劑進管和廢水出管上分別設置有控制閥。

　　由于采用上述技術方案，本實用新型具有至少以下有益效果：畜禽廢水與絮凝劑在攪拌絮凝區內經多次低進高出攪拌過程，從而充分提高了廢水與絮凝劑的反應時間與混合程度，反應充分，有效保障了廢水的處理效果;本實用新型可以在不改變?cè)�有處理池尺寸的基礎上進行改裝，提高廢水處理能力和絮凝效果，結構設計簡單合理，運行、維護成本低廉。
