申請日2016.05.19
公開(公告)日2016.12.07
IPC分類號C02F9/14; C02F103/20; C02F103/22
摘要
本實用新型一種養殖及屠宰污水處理系統，具有結構緊湊合理、工程費用低、占地面積小、運行費用少的優點，實現了經過處理后完全達標排放，大大降低了對環境的不良影響。本實用新型包括集水池;其結構要點是：所述集水池通過管道依次與多級折流式厭氧硝化器、調節池、兼氧池、好氧池、二沉池、清水池、砂濾罐串聯連接，形成污水處理通道;所述二沉池通過管道連接有污泥池，所述二沉池與好氧池通過管道連接，形成污泥回流通道;所述多級折流式厭氧硝化器連接有沼氣收集裝置，所述兼氧池內設置有潛水攪拌機，所述好氧池連接有風機。
權利要求書
1.一種養殖及屠宰污水處理系統，包括集水池;其特征在于：所述集水池通過管道依次與多級折流式厭氧硝化器、調節池、兼氧池、好氧池、二沉池、清水池、砂濾罐串聯連接，形成污水處理通道;所述二沉池通過管道連接有污泥池，所述二沉池與好氧池通過管道連接，形成污泥回流通道;所述多級折流式厭氧硝化器連接有沼氣收集裝置，所述兼氧池內設置有潛水攪拌機，所述好氧池連接有風機;所述多級折流式厭氧硝化器包括兩個罐體(21)，兩個罐體(21)之間通過聯接管線(24)相連，兩個罐體(21)的下部均安裝有支承式支座(6);一個罐體(21)的下端設有進水口(15)，另一個罐體(21)的上端設有出水口(4)，進水口(15)與出水口(4)之間通過聯接管線(24)相連;進水口(15)與出水口(4)分別連接有進水連接管(18)和出水連接管(2)，進水連接管(18)與集水池相連，出水連接管(2)與調節池相連，在進水口(15)與進水連接管(18)的連接處、出水口(4)與出水連接管(2)的連接處分別安裝有法蘭(3)，在進水口(15)與進水連接管(18)之間的管路上安裝有進水閥(12);在兩個罐體(21)上還設有上封頭(1)、下封頭(5)、人孔(20)，所述人孔(20)上安裝有法蘭(19)。
2.根據權利要求1所述的一種養殖及屠宰污水處理系統，其特征在于：在進水側的罐體(21)內上部安裝有填料支架(22)，填料支架(22)上設有彈性填料(23)。
3.根據權利要求1所述的一種養殖及屠宰污水處理系統，其特征在于：在進水側的罐體(21)下部連接有循環管(14)，所述循環管(14)上安裝有法蘭(17)和閥門(16)。
4.根據權利要求1所述的一種養殖及屠宰污水處理系統，其特征在于：在進水連接管(18)與進水口(15)之間的管路上還設置有流量計(13)。
5.根據權利要求1所述的一種養殖及屠宰污水處理系統，其特征在于：在兩個罐體(21)下部之間還連接有排污管(9、10、11)，在排污管(9、10、11)上安裝有法蘭(8)和排污閥(7)。
6.根據權利要求1所述的一種養殖及屠宰污水處理系統，其特征在于：所述風機采用羅茨風機，型號為FBQ-150-11。
7.根據權利要求1所述的一種養殖及屠宰污水處理系統，其特征在于：所述二沉池采用豎流式沉淀池。
8.根據權利要求1所述的一種養殖及屠宰污水處理系統，其特征在于：所述潛水攪拌機采用AFB-2.2-3型。
說明書
一種養殖及屠宰污水處理系統
技術領域
本實用新型屬于養殖與屠宰場的污水處理技術領域，具體地是涉及一種養殖及屠宰污水處理系統。
背景技術
隨著人們生活水平的不斷提高，我國人均肉食消費水平也不斷增長，牲畜養殖與屠宰及肉類加工業也得到了長足的發展;近年來，屠宰及肉類加工業一直是我國日常生活保障供給的支柱產業之一。
在行業肉類牲畜的養殖和屠宰過程中，一定會產生大量的污水，由此該行業產業的污水即成了我國較大的工業污染源之一;據調查，屠宰及肉類加工的污水排放量約占全國工業污水排放量的6%，且還在呈現不斷增加的趨勢。
養殖及屠宰場加工廠所產生的污水中，所含污染物的成分復雜，含有大量糞便、尿液、消化液、未消化的食物及血污、油脂、碎肉、畜毛等污染物，還包括少量生活污水等;其污水水質中所含COD、BOD以及氨氮等污染物的含量過高，如果不經過處理直接排放，會極容易影響地表水的水體質量，增加其有機污染及氨氮負荷，同時其中含有的動物殘體等還會滋生大量蚊蠅及細菌病菌，危害生態健康及安全。因此，必須對其進行合理處理后達標排放，以降低其對環境的不良影響;目前，由于一些用于養殖及屠宰中的污水處理系統仍存在著結構復雜、工程費用高、管理維護不便、處理效率不高等的不足，因此適用性還不廣。
發明內容
本實用新型就是針對上述問題，彌補現有存在的不足，提供一種生豬養殖及屠宰污水處理系統;本實用新型不僅具有結構緊湊合理、工程費用低、占地面積小、運行費用少的優點，而且質量保證、性能穩定可靠、工作效率高、管理方便、維修維護工作量少;實現了經過處理后完全達標排放，大大降低了對環境的不良影響，適用性廣泛。
為實現上述目的，本實用新型采用如下技術方案。

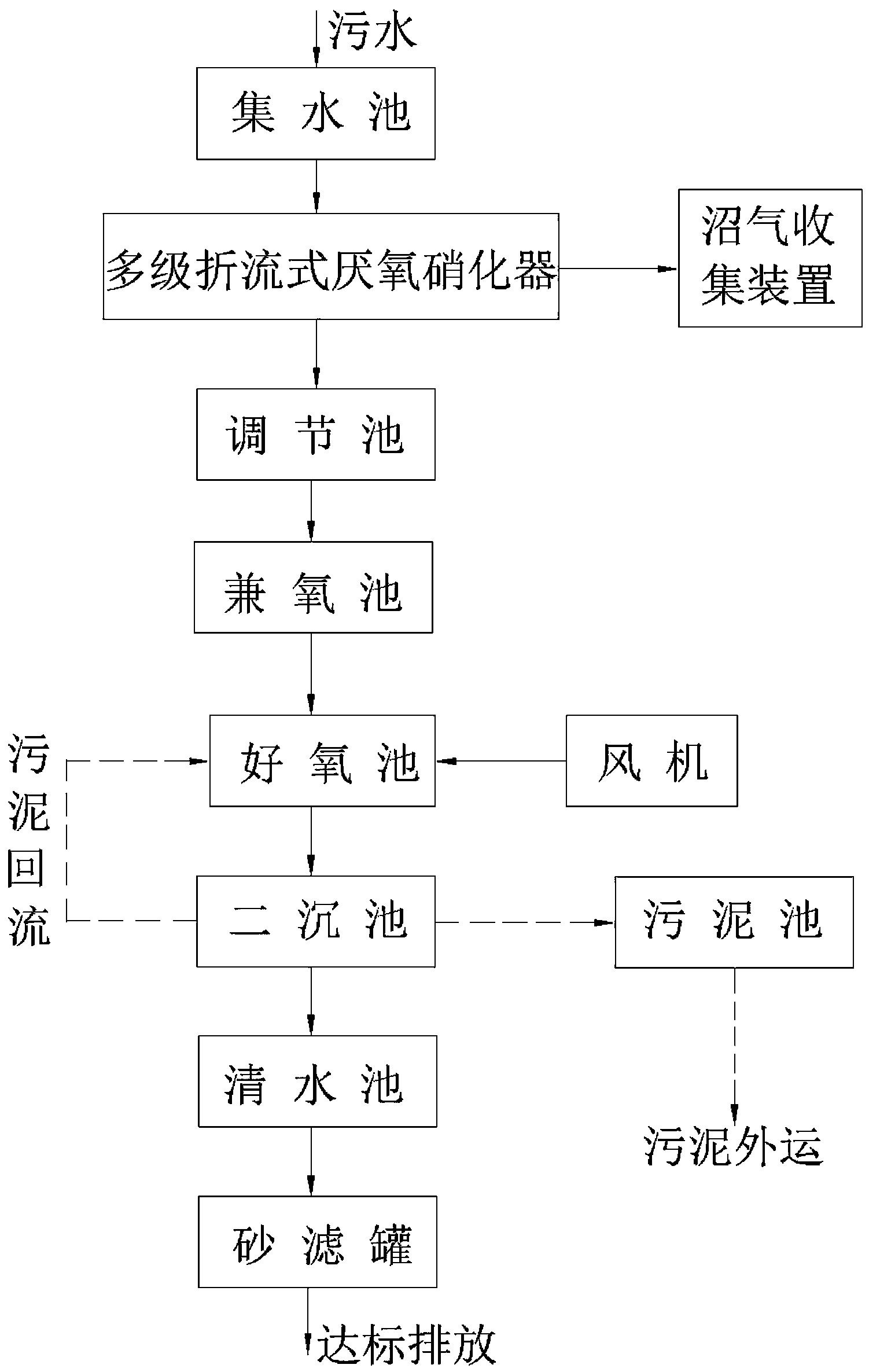

本實用新型一種養殖及屠宰污水處理系統，包括集水池;其結構要點是：所述集水池通過管道依次與多級折流式厭氧硝化器、調節池、兼氧池、好氧池、二沉池、清水池、砂濾罐串聯連接，形成污水處理通道;所述二沉池通過管道連接有污泥池，所述二沉池與好氧池通過管道連接，形成污泥回流通道;所述多級折流式厭氧硝化器連接有沼氣收集裝置，所述兼氧池內設置有潛水攪拌機，所述好氧池連接有風機。
所述多級折流式厭氧硝化器包括兩個罐體，兩個罐體之間通過聯接管線相連，兩個罐體的下部均安裝有支承式支座;一個罐體的下端設有進水口，另一個罐體的上端設有出水口，進水口與出水口之間通過聯接管線相連;進水口與出水口分別連接有進水連接管和出水連接管，進水連接管與集水池相連，出水連接管與調節池相連，在進水口與進水連接管的連接處、出水口與出水連接管的連接處分別安裝有法蘭，在進水口與進水連接管之間的管路上安裝有進水閥;在兩個罐體上還設有上封頭、下封頭、人孔，所述人孔上安裝有法蘭。
作為本實用新型的一種優選方案，在進水側的罐體內上部安裝有填料支架，填料支架上設有彈性填料。
作為本實用新型的另一種優選方案，在進水側的罐體下部連接有循環管，所述循環管上安裝有法蘭和閥門。
作為本實用新型的另一種優選方案，在進水連接管與進水口之間的管路上上還設置有流量計。
作為本實用新型的另一種優選方案，在兩個罐體下部之間還連接有排污管，在排污管上安裝有法蘭和排污閥。
作為本實用新型的另一種優選方案，所述風機采用羅茨風機，型號為FBQ-150-11。
作為本實用新型的另一種優選方案，所述潛水攪拌機采用AFB-2.2-3型。
作為本實用新型的另一種優選方案，所述二沉池采用豎流式沉淀池。
本實用新型有益效果。
1、本實用新型所提供的一種養殖及屠宰污水處理系統，通過集水池、多級折流式厭氧硝化器、調節池、兼氧池、好氧池、二沉池、清水池、砂濾罐串聯連接，形成污水處理通道;并且配備有沼氣收集裝置、風機和污泥池;使得本實用新型具有結構緊湊合理、工程費用低、占地面積小、運行費用少的優點，而且質量保證、性能穩定可靠、工作效率高、管理方便、維修維護工作量少，達到了節省投資和運行管理費用的目的;實現了經過處理后完全達標排放，大大降低了對環境的不良影響，適用性廣泛。
2、本實用新型所采用的多級折流式厭氧硝化器能夠以厭氧發酵的原理去除污水中的碎肉、內臟、糞便等雜物，從而為后續的正常運行起到保障;在多級折流式厭氧硝化器內能夠產生沼氣并進行收集，可以供給企業所用，產生的沼液可以用于果蔬類肥料，若不需要，可以進行后續的生化處理，并達到排放標準后排放;多級折流式厭氧硝化器的優點是可以節省在厭氧硝化中需要的熱源，多級折流式厭氧硝化器是將熱源進行儲存，能有效地保證整個污水處理系統在運行中達到最佳的效果。
