申請日2016.05.19

　　公開(公告)日2017.02.08

　　IPC分類號C02F9/04; C02F103/16

　　摘要

　　本實用新一種酸洗廢水除鐵處理裝置。本實用新型包括原水池，所述的原水池上安裝有重金屬捕捉劑投放裝置和曝氣箱，所述的原水池連接中和池，所述的中和池連接氧化池，所述的氧化池連接沉淀設備，所述的沉淀設備連接壓濾機。本實用新型去除重金屬的泥渣可以作為生產原料回收，省去了高額處置費的同時，廢物被回收利用，產生了經濟效益，除鐵后的酸性水，可以被生產作為新鮮水源二次利用，減少水的耗用量。

　　權利要求書

　　1.一種酸洗廢水除鐵處理裝置，其特征是：包括原水池，所述的原水池上安裝有重金屬捕捉劑投放裝置和曝氣箱，所述的原水池連接中和池，所述的中和池連接氧化池，所述的氧化池連接沉淀設備，所述的沉淀設備連接壓濾機,所述的沉淀設備包括沉淀池，所述的沉淀池里面安裝一組斜管，所述的斜管的傾斜角度與水平面的夾角為30-60°，所述的沉淀池的一側設置有進水槽，所述的沉淀池上設置有一組溢流槽，所述的溢流槽連接出水管，所述的沉淀池的底部設置有污泥斗，所述的污泥斗的底部連接穿孔排泥管。

　　2.根據權利要求1所述的酸洗廢水除鐵處理裝置，其特征是：所述的重金屬捕捉劑投放裝置包括藥箱，所述的藥箱里面設置有攪拌器，所述的藥箱底部設置有出料口，所述的出料口處安裝有通入所述的沉淀池的出料管，所述的出料管上安裝有流量閥。

　　3.根據權利要求1或2所述的酸洗廢水除鐵處理裝置，其特征是：所述的原水池與所述的中和池的連接管道上安裝有2-3層過濾網。

　　說明書

　　酸洗廢水除鐵處理裝置

　　技術領域：

　　本實用新型涉及一種酸洗廢水除鐵處理裝置，屬于鍍鋅加工設備技術領域。

　　背景技術：

　　熱鍍鋅生產中，產生諸如酸洗后的漂洗水、地面滴漏的酸性廢水，都為酸性，且亞鐵的含量較高，若要保證漂洗水的清洗作用和處理后的水能回收利用，需要對酸性廢水進行除鐵工藝，以保證氯離子的活性狀態，傳統的除鐵工藝，僅對亞鐵進行氧化處理，不能有效去除其中含有的微量重金屬離子，導致產生的泥渣不能回收利用。

　　實用新型內容：

　　本實用新型的目的是針對上述存在的問題提供一種酸洗廢水除鐵處理裝置，去除重金屬的泥渣可以作為生產原料回收，省去了高額處置費的同時，廢物被回收利用，產生了經濟效益，除鐵后的酸性水，可以被生產作為新鮮水源二次利用，減少水的耗用量。

　　上述的目的通過以下的技術方案實現：

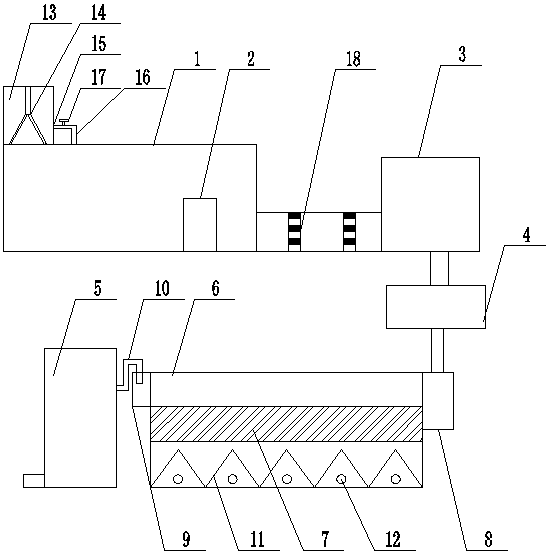

　　酸洗廢水除鐵處理裝置，包括原水池，所述的原水池上安裝有重金屬捕捉劑投放裝置和曝氣箱，所述的原水池連接中和池，所述的中和池連接氧化池，所述的氧化池連接沉淀設備，所述的沉淀設備連接壓濾機。

　　所述的酸洗廢水除鐵處理裝置，所述的沉淀設備包括沉淀池，所述的沉淀池里面安裝一組斜管，所述的斜管的傾斜角度與水平面的夾角為30-60°，所述的沉淀池的一側設置有進水槽，所述的沉淀池上設置有一組溢流槽，所述的溢流槽連接出水管，所述的沉淀池的底部設置有污泥斗，所述的污泥斗的底部連接穿孔排泥管。

　　所述的酸洗廢水除鐵處理裝置，所述的重金屬捕捉劑投放裝置包括藥箱，所述的藥箱里面設置有攪拌器，所述的藥箱底部設置有出料口，所述的出料口處安裝有通入所述的沉淀池的出料管，所述的出料管上安裝有流量閥。

　　所述的酸洗廢水除鐵處理裝置，所述的原水池與所述的中和池的連接管道上安裝有2-3層過濾網。

　　有益效果：

　　1.本實用新型在傳統除鐵工藝中，添加兩個流程，在原水池，即待處理的酸性廢水收集池中加入重金屬捕捉劑，加以曝氣，讓重金屬迅速與捕捉劑凝集，在處理酸性廢水之前加以過濾，然后進行中和、氧化、斜管沉淀、壓濾回收利用，這樣壓濾后的污泥就可以被生產聚合氯化鐵絮凝劑的廠家進行回收利用。

　　2.本實用新型的斜管沉淀設備沉淀效果好。
