申請日2016.05.19

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及廢水處理技術領域，具體涉及一種畜禽廢水一體化處理系統。所述處理系統沿廢水流動方向依次包括通過管道連通的調節池、水解酸化池、接觸氧化池、混凝絮凝池、沉淀池、中間水池和清水池;所述水解酸化池內設置有活性生物填料;所述接觸氧化池內上部依次設置有固液分離器和氣液分離器;所述混凝絮凝池內設置有隔板，所述隔板將所述混凝絮凝池分隔為兩個以上的反應絮凝區，所述反應絮凝區之間呈蛇形連通，所述反應絮凝區內分別設置有攪拌器;所述沉淀池內底部設置有排泥泵，所述排泥泵通過輸泥管道連接至污泥池;所述中間水池與所述調節池之間設置有回流管。本系統運行費用低，系統運行安全可靠，能夠保證出水水質穩定達標排放。

　　權利要求書

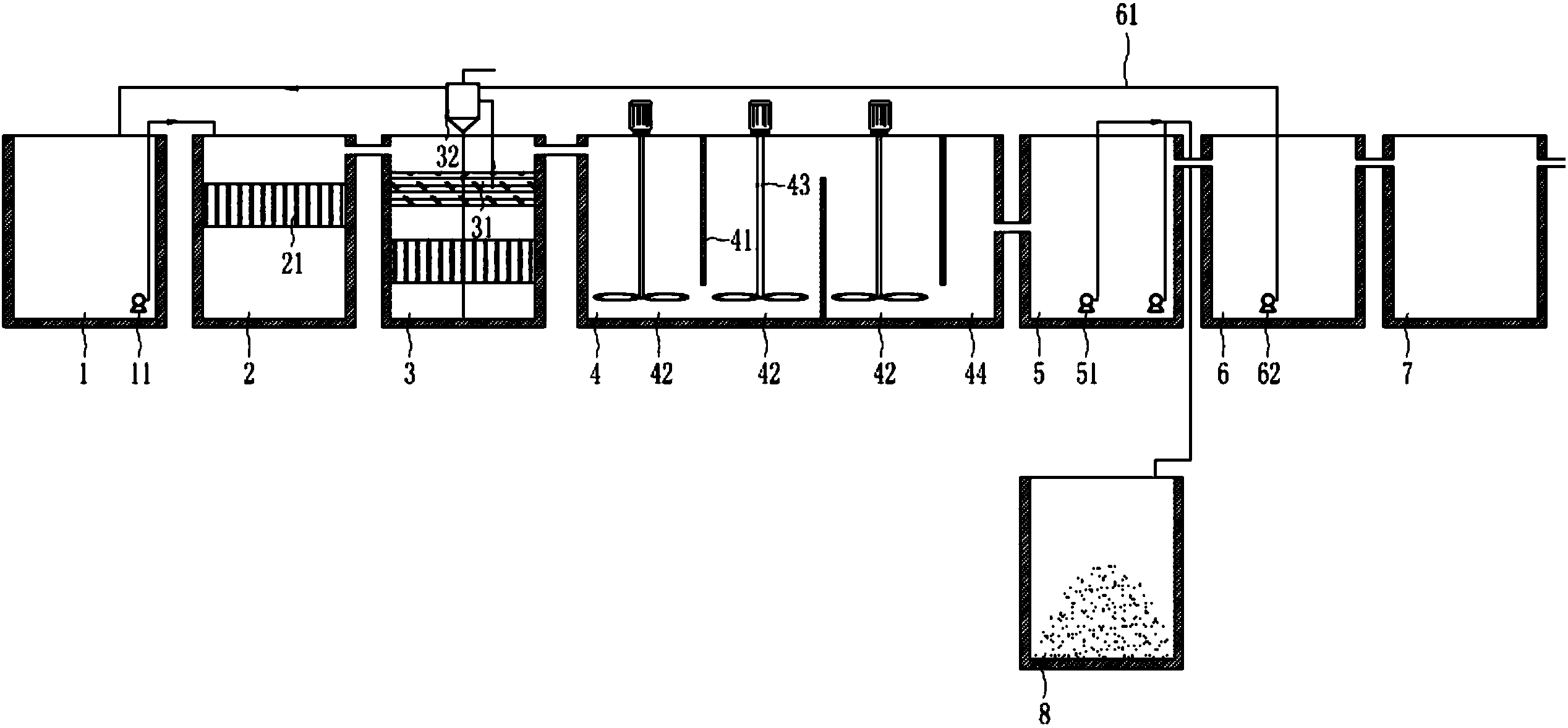

　　1.畜禽廢水一體化處理系統，其特征在于：沿廢水流動方向依次包括通過管道連通的調節池(1)、水解酸化池(2)、接觸氧化池(3)、混凝絮凝池(4)、沉淀池(5)、中間水池(6)和清水池(7);

　　所述水解酸化池(2)內設置有活性生物填料(21);

　　所述接觸氧化池(3)內上部依次設置有固液分離器(31)和氣液分離器(32);

　　所述混凝絮凝池(4)內設置有隔板(41)，所述隔板(41)將所述混凝絮凝池分隔為兩個以上的反應絮凝區(42)，所述反應絮凝區(42)之間呈蛇形連通，所述反應絮凝區(42)內分別設置有攪拌器(43);

　　所述沉淀池(5)內底部設置有排泥泵(51)，所述排泥泵(51)通過輸泥管道連接至污泥池(8);

　　所述中間水池(6)與所述調節池(1)之間設置有回流管(61)。

　　2.如權利要求1所述的畜禽廢水一體化處理系統，其特征在于：所述中間水池(6)與所述清水池(7)之間設置有過濾器。

　　3.如權利要求1所述的畜禽廢水一體化處理系統，其特征在于：所述調節池(1)內設置有提升泵(11)，所述中間水池(6)內設置有與所述回流管(61)連接的回流泵(62)。

　　4.如權利要求1、2或3所述的畜禽廢水一體化處理系統，其特征在于：所述混凝絮凝池(4)內設置有與所述反應絮凝區(42)相連通的排液區(44)。

　　說明書

　　畜禽廢水一體化處理系統

　　技術領域

　　本實用新型涉及廢水處理技術領域，具體涉及一種畜禽廢水一體化處理系統。

　　背景技術

　　畜禽養殖廢水的化學需氧量(COD)濃度高達10000mg/L，氨氮(NH3-N)濃度500～1300mg/L，總磷(TP)濃度50～100mg/L，是一種富含N、P的有機廢水，是城鄉一種較嚴重的污染源，處理難度大、成本高。畜禽養殖廢水的特點如下：排放量大，沖擊負荷大;固液混雜，有機質濃度高，處理難度很大;含有較多的細小顆粒物和懸浮物，不容易沉降。

　　現有的畜禽廢水處理方法大致相同，即固液分離—厭氧消化—好氧處理，但現有的處理系統大多存在運行不穩定、出水水質常會出現不達標情況，另外存在設備投資成本高、運行費用高等問題。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種運行費用低、系統運行安全可靠、能夠保證出水水質穩定達標排放的畜禽廢水一體化處理系統。

　　為實現上述技術目的，本實用新型采用以下的技術方案：

　　畜禽廢水一體化處理系統，沿廢水流動方向依次包括通過管道連通的調節池、水解酸化池、接觸氧化池、混凝絮凝池、沉淀池、中間水池和清水池;

　　所述水解酸化池內設置有活性生物填料;

　　所述接觸氧化池內上部依次設置有固液分離器和氣液分離器;

　　所述混凝絮凝池內設置有隔板，所述隔板將所述混凝絮凝池分隔為兩個以上的反應絮凝區，所述反應絮凝區之間呈蛇形連通，所述反應絮凝區內分別設置有攪拌器;

　　所述沉淀池內底部設置有排泥泵，所述排泥泵通過輸泥管道連接至污泥池;

　　所述中間水池與所述調節池之間設置有回流管。

　　作為優選，所述中間水池與所述清水池之間設置有過濾器。

　　作為優選，所述調節池內設置有提升泵，所述中間水池內設置有與所述回流管連接的回流泵。

　　作為優選，所述混凝絮凝池內設置有與所述反應絮凝區相連通的排液區。

　　由于采用上述技術方案，本實用新型具有至少以下有益效果：

　　(1)采用自流式設計，盡量減少污水提升次數，系統運行穩定，運行成本較低，出水水質能夠穩定達標排放;

　　(2)通過接觸氧化池內的固液、氣液分離器，利用液體自重形成內回流的同時，提高廢水接觸反應效率，提高廢水處理效果;

　　(3)畜禽廢水與絮凝劑在攪拌絮凝區內經多次低進高出攪拌過程，從而充分提高了廢水與絮凝劑的反應時間與混合程度，反應充分，有效保障了絮凝效果。
