申請日2016.05.19

　　公開(公告)日2016.12.14

　　IPC分類號C02F11/00

　　摘要

　　本實用新型公開了一種污水廠污泥消化脫氮與污泥穩定化裝置，包括消化池、第一脫氮池、第二脫氮池和沉淀池，所述消化池一側頂部設有污泥入料口，所述污泥入料口內設有斜板，所述消化池內設有消化液，所述消化池頂部固定連接換液口以及設置在換液口上的翻蓋，所述消化池一側設有第一脫氮池，所述消化池與第一脫氮池之間通過導流管連接，所述第一脫氮池一側設有第二脫氮池，所述第一脫氮池與第二脫氮池之間設有導流管，所述第一脫氮池與第二脫氮池頂部設有脫氮液器，所述脫氮液器內設有噴頭，所述脫氮液器頂部設有注液口，所述第二脫氮池一側設有沉淀池。本實用新型通過消化池、第一脫氮池、第二脫氮池和沉淀池，便于將污泥消化脫氮，沉淀穩定。

　　權利要求書

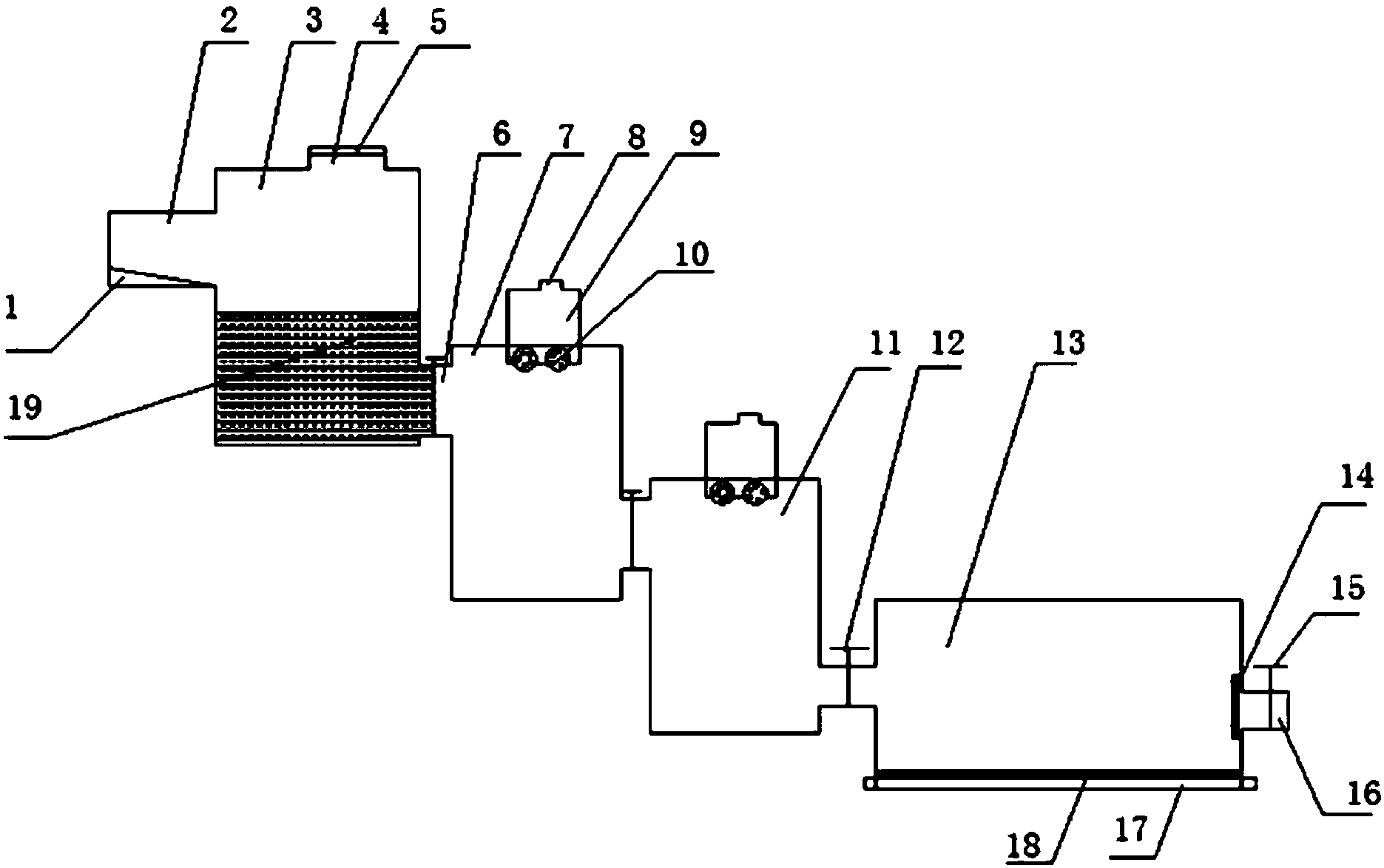

　　1.一種污水廠污泥消化脫氮與污泥穩定化裝置，包括消化池(3)、第一脫氮池(7)、第二脫氮池(11)和沉淀池(13)，其特征在于：所述消化池(3)一側頂部設有污泥入料口(2)，所述污泥入料口(2)內設有斜板(1)，所述消化池(3)內設有消化液(19)，所述消化池(3)頂部固定連接換液口(4)以及設置在換液口(4)上的翻蓋(5)，所述消化池(3)一側設有第一脫氮池(7)，所述消化池(3)與第一脫氮池(7)之間通過導流管(6)連接，所述第一脫氮池(7)一側設有第二脫氮池(11)，所述第一脫氮池(7)與第二脫氮池(11)之間設有導流管(6)，所述第一脫氮池(7)與第二脫氮池(11)頂部設有脫氮液器(9)，所述脫氮液器(9)內設有噴頭(10)，所述脫氮液器(9)頂部設有注液口(8)，所述第二脫氮池(11)一側設有沉淀池(13)，所述沉淀池(13)與第二脫氮池(11)之間設有導流管(6)，所述沉淀池(13)一側設有排液口(16)以及設置在排液口(16)上的排液閥(15)，所述排液口(16)內側設有過濾網(14)，所述沉淀池(13)底部設有封蓋(17)，所述封蓋(17)與沉淀池(13)可拆卸連接，所述封蓋(17)內部固定連接沉淀板(18)以及設置在沉淀板(18)上的多個凹槽(20)。

　　2.根據權利要求1所述的一種污水廠污泥消化脫氮與污泥穩定化裝置，其特征在于：所述導流管(6)上均設有導流閥門(12)。

　　3.根據權利要求1所述的一種污水廠污泥消化脫氮與污泥穩定化裝置，其特征在于：所述脫氮液器(9)內的噴頭(10)至少為兩個。

　　4.根據權利要求1所述的一種污水廠污泥消化脫氮與污泥穩定化裝置，其特征在于：所述過濾網(14)與沉淀池(13)內壁固定連接。

　　5.根據權利要求1所述的一種污水廠污泥消化脫氮與污泥穩定化裝置，其特征在于：所述斜板(1)為三十至四十五度的斜板。

　　說明書

　　一種污水廠污泥消化脫氮與污泥穩定化裝置

　　技術領域

　　本實用新型涉及一種污泥穩定化裝置，特別涉及一種污水廠污泥消化脫氮與污泥穩定化裝置。

　　背景技術

　　污水，通常指受一定污染的、來自生活和生產的排出水。污水主要有生活污水、工業廢水和初期雨水。污水的主要污染物有病原體污染物、耗氧污染物、植物營養物和有毒污染物等，如今，隨著工業的高速發展和人們生活條件的快速發展，污水越來越多，所以現在很多地區都有污水廠，但是傳統的污水廠在處理污泥的時候，處理的不是很好，所以現在急需一種污水廠污泥消化脫氮與污泥穩定化裝置。

　　實用新型內容

　　本實用新型的主要目的在于提供一種污水廠污泥消化脫氮與污泥穩定化裝置，通過消化池、第一脫氮池、第二脫氮池和沉淀池，便于將污泥消化脫氮，沉淀穩定，而且通過污泥入料口內的斜板，便于將污泥更好的送入裝置內，而且通過第一脫氮池與第二脫氮池頂部的脫氮液器以及脫氮液器頂部的注液口和內部的噴頭，可以更好的將脫氮液融入消化液中進行脫氮，大大的提高了脫氮的效果，同時可以節約用料，而且通過排液口，便于將液體排出，同時通過過濾網和沉淀板，便于將污泥沉淀，而且通過沉淀板上的多個凹槽，可以大大的提高沉淀效果，而且通過封蓋與沉淀池可拆卸連接，便于將沉淀池內的污泥清理，可以有效解決背景技術中的問題。

　　為實現上述目的，本實用新型采取的技術方案為：

　　一種污水廠污泥消化脫氮與污泥穩定化裝置，包括消化池、第一脫氮池、第二脫氮池和沉淀池，所述消化池一側頂部設有污泥入料口，所述污泥入料口內設有斜板，所述消化池內設有消化液，所述消化池頂部固定連接換液口以及設置在換液口上的翻蓋，所述消化池一側設有第一脫氮池，所述消化池與第一脫氮池之間通過導流管連接，所述第一脫氮池一側設有第二脫氮池，所述第一脫氮池與第二脫氮池之間設有導流管，所述第一脫氮池與第二脫氮池頂部設有脫氮液器，所述脫氮液器內設有噴頭，所述脫氮液器頂部設有注液口，所述第二脫氮池一側設有沉淀池，所述沉淀池與第二脫氮池之間設有導流管，所述沉淀池一側設有排液口以及設置在排液口上的排液閥，所述排液口內側設有過濾網，所述沉淀池底部設有封蓋，所述封蓋與沉淀池可拆卸連接，所述封蓋內部固定連接沉淀板以及設置在沉淀板上的多個凹槽。

　　進一步地，所述每個導流管上均設有導流閥門。

　　進一步地，所述脫氮液器內的噴頭至少為兩個。

　　進一步地，所述過濾網與沉淀池內壁固定連接。

　　進一步地，所述斜板為三十至四十五度的斜板。

　　與現有技術相比，本實用新型具有如下有益效果：一種污水廠污泥消化脫氮與污泥穩定化裝置，通過每個導流管上均的導流閥門，便于控制裝置更好的運行，而且通過脫氮液器內的噴頭至少為兩個，能夠提高脫氮效果，而且通過過濾網與沉淀池內壁固定連接，可以更好的將過濾網更好的固定，而且通過斜板為三十至四十五度的斜板，可以大大的提高入料的效果。
