申請日2016.05.19

　　公開(公告)日2016.12.14

　　IPC分類號C02F9/04; C02F11/12; C02F103/28

　　摘要

　　本實用新型提供一種新型造紙廢水處理設備，包括一級處理單元、二級處理單元、三級處理單元，其特征在于還包括污泥脫水機，所述一級處理單元包括一級反應池、控制器、斜插式過濾筐、沉砂池、輸送帶、閥門、壓力傳感器，所述反應池上側開設有進水口，本實用新型為一種新型造紙廢水處理設備，通過一級處理單元、二級處理單元、三級處理單元三級處理方式進行處理，現今的處理設備一般都是通過二級處理即可，本實用新型不僅改變了一級、二級的處理單元內部結構，又增加了三級處理單元，提高了污水處理效果，起到了保護環境的作用。

　　權利要求書

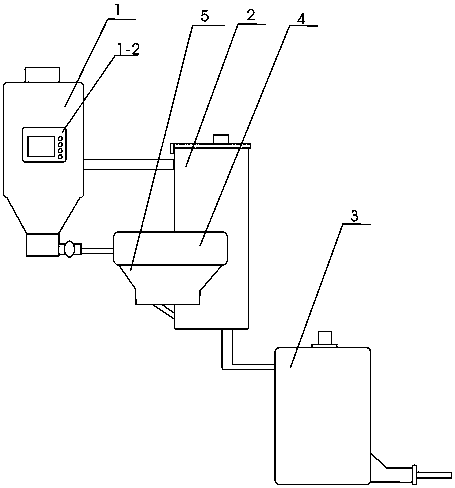

　　1.一種新型造紙廢水處理設備，包括一級處理單元、二級處理單元，其特征在于還包括三級處理單元污泥脫水機，所述一級處理單元包括一級反應池、控制器、斜插式過濾筐、沉砂池、輸送帶、閥門、壓力傳感器，所述反應池上側開設有進水口，所述進水口下側安裝有斜插式過濾筐，所述斜插式過濾筐下側為沉砂池，所述沉砂池下側設置有出砂口，所述出砂口通過傳送帶和污泥脫水機連接，所述污泥脫水機下側安裝有集水箱，所述集水箱和二級處理單元連接，所述出砂口處安裝有閥門，所述閥門和控制器連接，所述控制器安裝在反應池外側，所述反應池側面開始有出水口，所述出水口下側安裝有壓力傳感器，所述出水口通過輸水管道和二級處理單元連接，所述二級處理單元包括頂板、絮凝池、絮凝管、絮凝劑添加口、攪拌槳、過濾器，所述絮凝池上側安裝有頂板，所述頂板下側安裝有攪拌槳和絮凝管，所述絮凝管對應的頂板上側開設有絮凝劑添加口，所述絮凝池下側開設有絮凝物出口，所述絮凝物出口出安裝有過濾器，所述過濾器和三級處理單元連接，所述三級處理單元包括反應池、石灰乳添加口、攪拌槳、活性炭吸附層，所述反應池上側開設有石灰乳添加口，所述反應池下側安裝有攪拌槳，所述反應池下部開設有出水口，所述出水口處安裝有活性炭吸附層。

　　2.按照權利要求1所述的一種新型造紙廢水處理設備，其特征在于所述頂板為可拆卸結構。

　　3.按照權利要求1所述的一種新型造紙廢水處理設備，其特征在于所述攪拌槳和絮凝管均為可拆卸結構。

　　4.按照權利要求1所述的一種新型造紙廢水處理設備，其特征在于所述輸送帶兩側安裝有擋板。

　　5.按照權利要求1所述的一種新型造紙廢水處理設備，其特征在于所述絮凝管為鏤空結構。

　　6.按照權利要求1所述的一種新型造紙廢水處理設備，其特征在于所述壓力傳感器為水中使用的防水壓力傳感器。

　　說明書

　　一種新型造紙廢水處理設備

　　技術領域

　　本實用新型涉及環保領域，尤其涉及一種新型造紙廢水處理設備。

　　背景技術

　　隨著科技的發展，人們對紙的需要越來越多，因為造紙纏身的污水污染性低，所以造紙產生的污水處理簡單只經過一級處理、二級處理進行處理，但是處理后的污水處理的并不徹底，排出到外側還是容易對環境產生污染�，F(xiàn)今的一級處理、二級處理只是簡單進行雜質過濾和絮凝，但是雜質過濾并不徹底，影響后期處理，現今的絮凝處理只是在反應池中增加絮凝劑，但是這樣處理不徹底。

　　發明內容

　　根據以上技術問題，本實用新型提供一種新型造紙廢水處理設備，包括一級處理單元、二級處理單元，其特征在于還包括三級處理單元、污泥脫水機，所述一級處理單元包括一級反應池、控制器、斜插式過濾筐、沉砂池、輸送帶、閥門、壓力傳感器，所述反應池上側開設有進水口，所述進水口下側安裝有斜插式過濾筐，所述斜插式過濾筐下側為沉砂池，所述沉砂池下側設置有出砂口，所述出砂口通過傳送帶和污泥脫水機連接，所述污泥脫水機下側安裝有集水箱，所述集水箱和二級處理單元連接，所述出砂口處安裝有閥門，所述閥門和控制器連接，所述控制器安裝在反應池外側，所述反應池側面開始有出水口，所述出水口下側安裝有壓力傳感器，所述出水口通過輸水管道和二級處理單元連接，所述二級處理單元包括頂板、絮凝池、絮凝管、絮凝劑添加口、攪拌槳、過濾器，所述絮凝池上側安裝有頂板，所述頂板下側安裝有攪拌槳和絮凝管，所述絮凝管對應的頂板上側開設有絮凝劑添加口，所述絮凝池下側開設有絮凝物出口，所述絮凝物出口出安裝有過濾器，所述過濾器和三級處理單元連接，所述三級處理單元包括反應池、石灰乳添加口、攪拌槳、活性炭吸附層，所述反應池上側開設有石灰乳添加口，所述反應池下側安裝有攪拌槳，所述反應池下部開設有出水口，所述出水口處安裝有活性炭吸附層。

　　所述頂板為可拆卸結構。

　　所述攪拌槳和絮凝管均為可拆卸結構。

　　所述輸送帶兩側安裝有擋板。

　　所述絮凝管為鏤空結構。

　　所述壓力傳感器為水中使用的防水壓力傳感器。

　　本實用新型的有益效果為：本實用新型為一種新型造紙廢水處理設備，通過一級處理單元、二級處理單元、三級處理單元三級處理方式進行處理，現今的處理設備一般都是通過二級處理即可，本實用新型不僅改變了一級、二級的處理單元內部結構，又增加了三級處理單元，提高了污水處理效果，起到了保護環境的作用。本實用新型的一級處理單元內部安裝有控制器、斜插式過濾筐、沉砂池、輸送帶、閥門、壓力傳感器，斜插式過濾筐為一個傾斜過濾筐，使用時可以對污水進行過濾，因為傾斜過濾筐為傾斜結構，污水斜著進行過濾，提高了過濾效果，過濾后雜質直接傾滑到下側，便于后期過濾使用;本實用新型還增加了壓力傳感器、閥門、控制器，當沉砂池內部的泥沙增多壓到壓力傳感器時，壓力傳感器將信息傳遞給控制器，控制器將信息傳遞給閥門，閥門開啟，泥沙由下側的出砂口排出，排出后控制器控制閥門關閉，一級處理單元繼續進行作用;本實用新型的二級處理單元包括頂板、絮凝池、絮凝管、絮凝劑添加口、攪拌槳、過濾器，通過絮凝劑添加口將絮凝劑加入絮凝管內，絮凝池底側安裝有攪拌槳，攪拌槳運行時將污水和絮凝管內部的絮凝劑結合，使污水絮凝，絮凝后過濾器對其進行過濾，將絮凝物過濾掉，便于污水的后期處理;本實用新型的三級處理單元包括反應池、石灰乳添加口、攪拌槳、活性炭吸附層，在反應池內添加石灰乳，對污水內部的PH值進行調節，最后污水在經過活性炭吸附層進行吸附，將污水中的剩余尤其物質進行吸附，將污水進行最后凈化。
